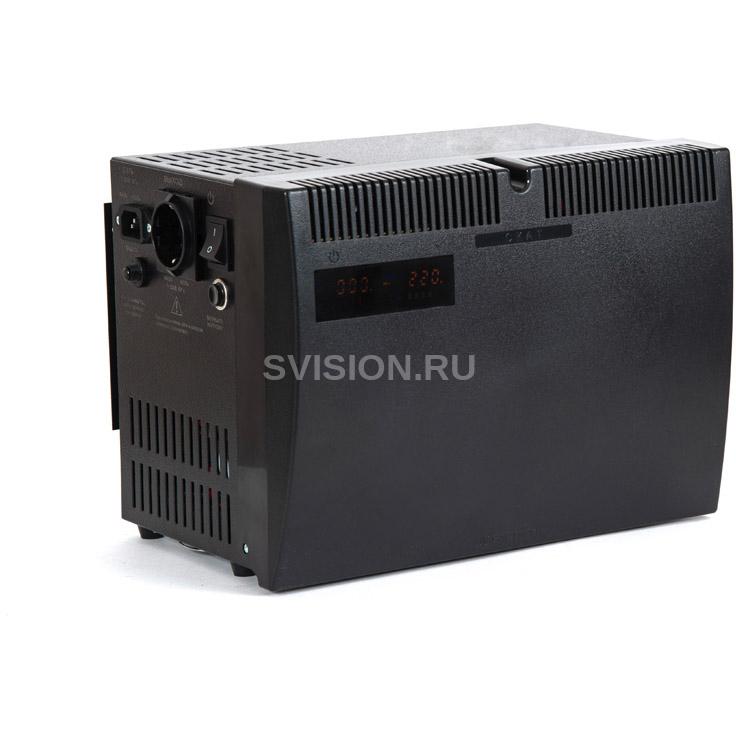

СКАТ Teplocom - 500+40 в комплекте с АКБ 40Ач (518)

Описание СКАТ Teplocom - 500+40 в комплекте с АКБ 40Ач (518)

ИБП для систем отопления со встроенным стабилизатором (Line-Interactive) TEPLOCOM-500+40

220 В, 500 ВА. Чистый синус. Диапазон входного напряжения — 140...275 В. Точность выходного напряжения в режиме «Резерв» — 3%. Количество подключаемых аккумуляторов — 1 шт. Максимальный ток заряда аккумулятора – 10 А. Автоматический переход на резервное питание от АКБ при пропадании сети. Металлопластиковый корпус. Экран индикации. Защита АКБ от глубокого разряда, защита от перегрузки, настенная или настольная установка. АКБ 40 Ач в комплекте.

Назначение источника бесперебойного питания TEPLOCOM 500+40



Новые источники бесперебойного питания TEPLOCOM при наличии сети стабилизируют напряжение и защищают оборудование, а при отсутствии сети обеспечивают резервную работу отопительного оборудования.

TEPLOCOM-500+40:

• выравнивает напряжение сети;
• защищает от скачков напряжения;
• продлевает срок службы оборудования;
• обеспечивает резервное питание.

Сферы применения:

• для фазонезависимых котлов;
• для насосов отопления;
• для котельной автоматики.



Преимущества ИБП TEPLOCOM-500+40:

Микропроцессорное управление Не вносит искажений в форму синусоиды Встроенный стабилизатор напряжения Размещение аккумулятора внутри корпуса Защита от глубокого разряда аккумулятора Саморегулируемый заряд аккумулятора Дисплей индикации Удобное настенное крепление



Ориентировочное время работы в режиме «РЕЗЕРВ»*

Ёмкость АКБ, Ач Нагрузка, ВА 100 200 300 400 500 40 3 ч 40 мин 1 ч 30 мин 50 мин 40 мин 30 мин

* Указанные в таблице значения справедливы при использовании новых, полностью заряженных свинцово-кислотных АКБ, изготовленных по технологии AGM, номинальной нагрузке (см п.1 таблицы) и температуре окружающей среды +20 °С. При использовании комнатного термостата время резерва может быть увеличено в несколько раз.

Особенности TEPLOCOM-500+40

• качественное, бесперебойное, эффективное и надёжное электропитание нагрузок с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 500 ВА;
• правильная синусоидальная форма выходного напряжения;
• защита нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи (далее по тексту – АКБ), режим «РЕЗЕРВ»;
• пауза не более 0,4мс при переходе из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ»;
• заряд АКБ при наличии напряжения питающей электросети в допустимых пределах, режим «ОСНОВНОЙ»;
• автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона или при отсутствии напряжения электрической сети;
• длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы – не менее 30 минут (при использовании АКБ ёмкостью 40  Ач). ВНИМАНИЕ! АКБ в комплект поставки не входит и приобретается отдельно;
• высокая точность стабилизации синусоидального выходного напряжения в автономном («РЕЗЕРВ») режиме;
• подавление импульсов высоковольтных и высокочастотных помех, низкий уровень шума;
• защита питающей сети от короткого замыкания с помощью сетевого автоматического предохранителя;
• защита изделия от короткого замыкания, перегрузки и/или перегрева;
• защита АКБ от глубокого разряда;
• защита АКБ от переполюсовки;
• индикация режимов работы, величины входного и выходного напряжения, уровня нагрузки и состояния АКБ и др. с помощью графического светодиодного индикатора;
• возможность «холодного старта» без ограничений, т.е. источник можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от АКБ;
• возможность оперативного отключения изделия от сети с помощью выключателя;
• возможность оперативного выключения/включения напряжения на нагрузке кнопкой;
• возможность увеличения длительности автономного режима путём подключения внешней АКБ ёмкостью до 200 Ач.

Технические характеристики СКАТ Teplocom - 500+40 в комплекте с АКБ 40Ач (518)

Технические характеристики TEPLOCOM-500+40

1 Номинальное входное напряжение (Uном), В 220 2 Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В 140...275 3 Диапазон допустимой частоты входного напряжения без перехода в режим «РЕЗЕРВ» (автоматическое определение входной частоты), Гц 45...55 4 Номинальная мощность Полная, ВА 500* Активная, Вт 300* 5 Характеристики выходного напряжения в режиме «ОСНОВНОЙ» 195…240 В с частотой сети (45...55 Гц) в режиме «РЕЗЕРВ» 220 В ± 3%; 50 Гц ± 0,2% 6 Форма выходного напряжения чистая синусоида 7 Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более 3 8 КПД при номинальной нагрузке, не менее, % режим «ОСНОВНОЙ» 93 режим «РЕЗЕРВ» 73 9 Мощность, потребляемая от сети при 100% нагрузке, не более, ВА 330 10 Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более 46 11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В 12 Рекомендуемая ёмкость АКБ, Ач внутренней 26–40** внешней 26–200** 13 Количество АКБ, шт. 1 14 Напряжение заряда АКБ, В 13,6 ± 0,3 15 Максимальный ток заряда АКБ, не более, А 10 16 Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В 10,9 ± 0,3 17 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,2 ± 0,3 18 Габаритные размеры (ШхГхВ), не более, мм без упаковки 330х230х244 в упаковке 370х320х248 19 Масса, НЕТТО (БРУТТО), кг, не более 5,8 (6,2) 20 Диапазон рабочих температур, °С от 0 до +40 ** 21 Относительная влажность воздуха при +25°С, %, без конденсации, не более 90 22 ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) 23 Степень защиты оболочкой по ГОСТ 14254-96 IP20

* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.

** АКБ 40 Ач входит в комплект поставки.
