Тахион ТГБ-9У-PoE++

Описание Тахион ТГБ-9У-PoE++

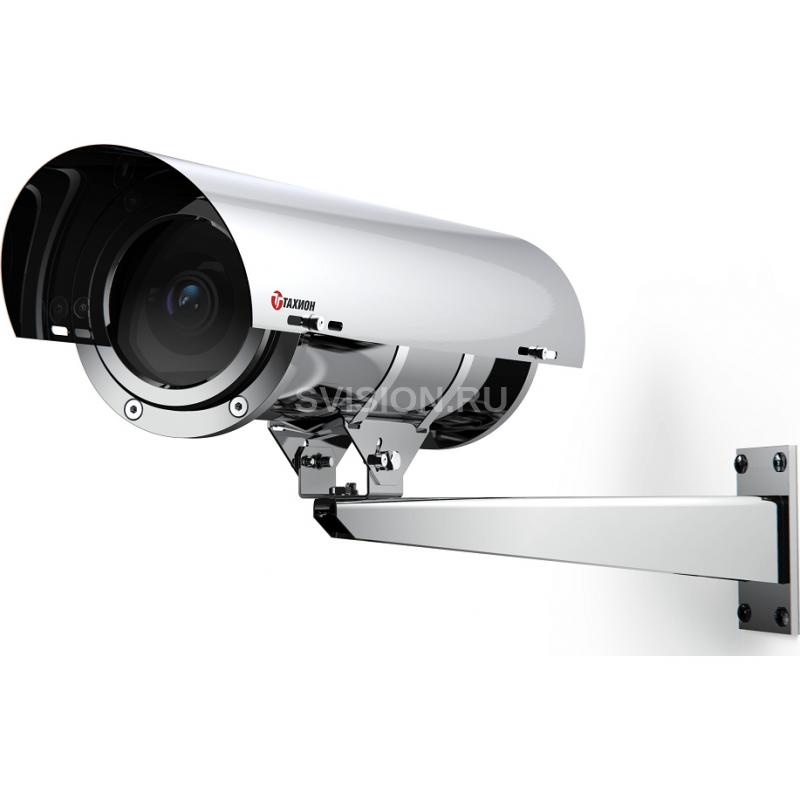

Термокожух ТГБ-9У-PoE++ предназначен для защиты сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования от воздействия окружающей среды (влаги и отрицательных температур) в условиях морского климата, химических производств и прочих агрессивных сред. Материал термокожуха – нержавеющая кислотостойкая аустенитная сталь.

Изделие обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
• безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
• две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150-69;

• питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 17 Вт.

Термокожух соответствует:

• техническим требованиям - ГОСТ Р 51558-2014;
• требованиям по безопасности – ГОСТ Р МЭК 60065-2009;
• требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-2008;
• степени защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 – III классу

Модуль видеокамеры изолирован от корпуса термокожуха. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Климатическое исполнение термокожуха соответствует УХЛ1,5 ГОСТ 15150-69. Степень защиты IP66/IP68.

Технические характеристики Тахион ТГБ-9У-PoE++

Характеристика ТГБ-9У-РоЕ+ ТГБ-9У-РоЕ++ Стандарт питания термокожуха / мощность источника питания, Вт IEEE 802.3at (PoE+) / 30 (см. таблицу ниже) IEEE 802.3bt, PoE++, PoH, UPOE / 60 Passive PoE 48…56 В / 30 (см. таблицу ниже) Passive PoE 48…56 В / 60 Стандарты IP-видеокамеры Ethernet 10/100BASE-TX IEEE 802.3af IEEE 802.3af, at Максимальная длина кабеля UTP кат. 5е, м 100 (см. таблицу ниже) 100 Напряжение / ток внутреннего источника питания для доп. устройства, В DC / А – 12 / 1,4 Мощность потребления устанавливаемой IP-видеокамеры, Вт 6,5 15 Температура вкл./откл. обогрева*, °С +20 ± 3 / +25 ± 3 Мощность обогрева, Вт до хол. запуска/после хол. запуска 22 / 15 33 / 22 Максимальная потребляемая мощность (включая IP-видеокамеру), Вт, не более 25 51 Диапазон температуры окружающей среды при эксплуатации, °С -60 … +50 Температура вкл./откл. холодного запуска, °С -10 ± 3 / -15 ± 3 Влажность воздуха при +25 °С, % до 100 Устойчивость к несанкционированным действиям (НСД) II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям III (высокая) по ГОСТ Р 51558 Степень защиты оболочки IP66/IP68 по ГОСТ 14254 Устойчивость к импульсным помехам по цепям Ethernet класс 2 по ГОСТ Р 51317.4.5 Материал корпуса нержавеющая кислотостойкая аустенитная сталь Габаритные размеры см. рисунок Масса с упаковкой, кг, не более 7,6 Режим работы круглосуточный

* Обогреватель 1,5 Вт у окна термокожуха работает постоянно. ** Другой цвет покрытия по отдельной заявке.
