Тахион ТГБ-9

Описание Тахион ТГБ-9

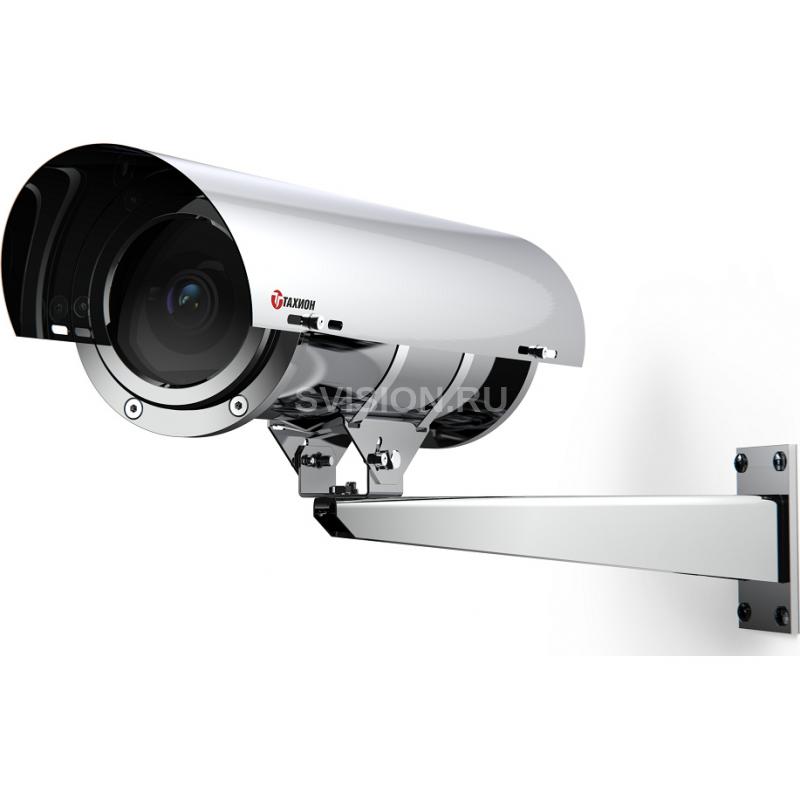

Термокожух ТГБ-9-24/12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур) в условиях морского климата, химических производств и прочих агрессивных сред. Материал термокожуха – нержавеющая кислотостойкая аустенитная сталь.

Термокожух обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• две ступени мощности обогрева, что позволяет оптимизировать электропотребление и использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150;
• стабилизацию температуры видеокамеры (встроенный вентилятор);
• преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
• безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске.

Термокожух соответствует:

• техническим требованиям - ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током  – III классу по ГОСТ 12.2.007.0;
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP66/IP68 по ГОСТ 14254.

Модуль видеокамеры изолирован от корпуса термокожуха. Термокожух выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Технические характеристики Тахион ТГБ-9

Характеристика ТГБ-9-24/12 ТГБ-9-220/12 ТГБ-9-12 ТГБ-9 (без обогрева)* Напряжение питания, В 24 DC/AC  230 AC 12 DC/AC 250 DC/AC max Напряжение / ток внутреннего источника питания, В DC / А 12 ± 10 % / 1,4 12 ± 10 % / 1,4 – Температура вкл./откл. обогрева **, °С +20 ± 3 / +25 ± 3 – Мощность обогрева ***, Вт 25 17 25 17 12 8 – Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А 45 / 1,9 37 / 1,6 46 / 0,2 38 / 0,16 34 / 2,8 30 / 2,5 60 / 0,24 (при 250 В) Диапазон температуры окружающей среды при эксплуатации, °С -60 … +50 Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры ****, °С -60 -40 -60 -40 -25 -15 – Температура вкл./откл. холодного запуска, °С -10 ± 3 / -15 ± 3 – Влажность воздуха при +25 °С, % до 100 Устойчивость к несанкционированным действиям (НСД) II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям III (высокая) по ГОСТ Р 51558 Степень защиты оболочки IP66/IP68 по ГОСТ 14254 Материал корпуса нержавеющая кислотостойкая аустенитная сталь Габаритные размеры см. рисунок  Масса с упаковкой, кг, не более 7,1 Режим работы круглосуточный

* Для ТГБ-9 (без обогрева) даны электрические параметры устанавливаемого в термокожух оборудования. ** Обогреватель 2 Вт у окна термокожуха работает постоянно. *** Предприятием-изготовителем в ТГБ-9-24/12, ТГБ-9-220/12 джампер Х4 (Х7) установлен в положение «25» – мощность обогрева 25 Вт, для изменения мощности на 17 Вт джампер необходимо переставить в положение «17» (см. рисунок), в ТГБ-9-12 джампер Х3 установлен в положение «12» – мощность обогрева 12 Вт, для изменения мощности на 8 Вт джампер необходимо переставить в положение «8» (см. рисунок). **** В ТГБ-9-12 при установке платы холодного запуска (поставляется отдельно).
