Тахион ТГБ-4М Ex IIC-12

Описание Тахион ТГБ-4М Ex IIC-12

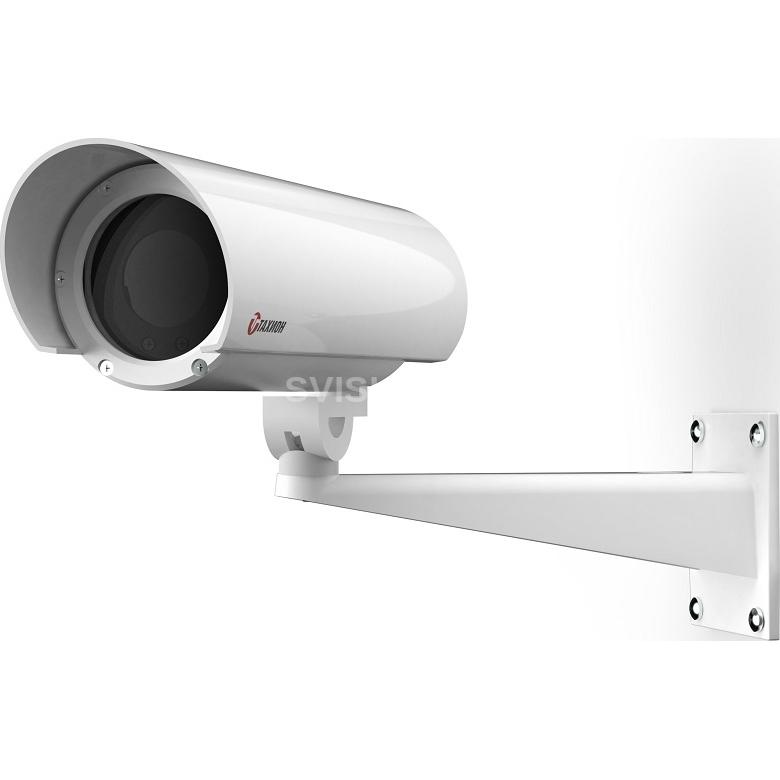

Термокожух ТГБ-4М Ex IIC-12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).

Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Термокожух ТГБ-4М Ех IIC-12 выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию.

Термокожух обеспечивает:

• отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С;
• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур.

Смотровое окно выполнено из ударопрочного закалённого стекла. Изделие выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Термокожух соответствует:

• техническим требованиям – ГОСТ Р 51558;
• требованиям безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – III классу;
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP66/IP68 по ГОСТ 14254.

Технические характеристики Тахион ТГБ-4М Ex IIC-12

Характеристика ТГБ-4М Ex IIC-24/12 ТГБ-4М Ex IIC-220/12 ТГБ-4М Ex IIC-12 ТГБ-4М Ex IIC * (без обогрева) Напряжение питания, В 24 DC ± 10 % 230 AC ± 10 % 12 DC ± 10 % 250 AC max 110 DC max Напряжение / ток внутреннего источника питания, В DC / А 12 ± 10 % / 0,35 12 ± 10 % / 0,8 – Температура вкл./откл. обогрева, °С +15 ± 3 / +20 ± 3 – Мощность обогрева, Вт 11 – Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А 20 / 0,9 24 / 0,1 24 / 2 24 / 0,1 (при 250 В) 24 / 0,2 (при 110 В) Диапазон температуры окружающей среды при эксплуатации, °С -60 … +50 Температура вкл./откл. холодного запуска**, °С -10 ± 3 / -15 ± 3 – Влажность воздуха при +25 °С, % до 100 Устойчивость к несанкционированным действиям (НСД) II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям III (высокая) по ГОСТ Р 51558 Степень защиты оболочки IP66/IP68 по ГОСТ 14254 Материал корпуса сплав алюминиевый, покрытие – краска порошковая RAL9002*** Габаритные размеры см. рисунок Масса с упаковкой, кг, не более 3,0 Режим работы Круглосуточный

* Для ТГБ-4М Ex IIC (без обогрева) даны электрические параметры устанавливаемого в термокожух оборудования.

** При установке платы холодного запуска (поставляется отдельно).

*** Другой цвет покрытия по отдельной заявке.
