STELBERRY S-645

Описание STELBERRY S-645

STELBERRY S-645 - комплект 1+4-канального переговорного устройства клиент-кассир для АЗС с системой громкого оповещения.

Описание 1+4 канального переговорного устройства клиент-кассир S-645

Многоканальное переговорное устройство на 4 абонента STELBERRY S-645 имеет один основной канал «клиент-кассир» и четыре коммутируемых дополнительных канала. Канал «клиент-кассир» активен постоянно, сразу после включения переговорного устройства, и отключается только на время связи с одним из четырёх коммутируемых каналов. Абоненты коммутируемых каналов могут вызывать кассира, запрашивая связь с ним, нажатием кнопки вызова на панели абонента. Кассир сам отвечает на вызов с панели абонента, включая вызвавший его канал, либо, при необходимости, сам выбирает любой из коммутируемых каналов для общения. Вариант конференц-связи с двумя - тремя - четырьмя панелями, а также вариант общения между абонентскими панелями, в данном переговорном устройстве не предусмотрен.

Области применения многоканального переговорного устройства клиент-кассир STELBERRY S-645

• На АЗС для связи сотрудников заправочной станции с кассиром, для громких объявлений сотрудникам и водителям
• На КПП для общения с входящими и выходящими, контроля въезда и выезда через ворота и громких объявлений водителям
• В экзаменационных кабинках для связи экзаменующихся с преподавателем или консультантом, и громкого оповещения всех экзаменующихся
• В офисах открытого типа или американского типа для оперативной связи с ключевыми сотрудниками и для громких объявлений всем сотрудникам

Таблица сравнения моделей многоканальных переговорных устройств серии STELBERRY S-600 и S-700

Базовые подключения

Базовые подключения выполняются с перечнем оборудования входящего в комплектацию многоканального переговорного устройства для АЗС STELBERRY S-645. Пульт кассира соединяется с коммутатором кабелем из комплекта длиной 2 метра. Разъём для подключения пульта кассира на коммутаторе находится рядом с разъёмом питания, не перепутайте. К пульту кассира подключается блок питания с выходным током 1 Ампер. К 1+4 канальному коммутатору подключается блок питания с выходным током 0.35 Ампер. Кабель панели клиента соединяется с кабелем для подключения панели к коммутатору, в простом случае методом скрутки, по цветам проводов: белый к белому, жёлтый к жёлтому, зелёный к зелёному, коричневый к коричневому. Места скрутки изолируются с помощью изоляционной ленты, либо термоусадочной трубки. Панель клиента, с присоединённым кабелем, подключается к разъёму коммутатора, расположенному со стороны разъёма питания и разъёма подключения пульта кассира.

Рупорный громкоговоритель подключается к соответствующему разъёму на пульте кассира. После этого, базовый комплект со связью «клиент-кассир» и с системой речевого оповещения будет подготовлен к работе.

Коммутируемые каналы

У коммутатора на противоположной стороне от разъёма питания в ряд расположены разъёмы коммутируемых каналов. Для модели S-645 это четыре телефонных розетки TJ1A-4P4C. В эти разъёмы можно подключить от одной до четырех панелей абонентов S-120. Панели абонента не входят в комплектацию многоканального переговорного устройства STELBERRY S-645 и приобретаются отдельно, в зависимости от требуемого количества. В случае если панель, входящая в комплект S-645, не используется в роли панели клиента, то она может быть использована в качестве одной из четырёх абонентских панелей. Подключать панель абонента можно кабелем длиной до 300 метров с сечением проводов не ниже 0.12 мм² Лучше всего для подключения панели абонента подходят комбинированные кабели для видеонаблюдения, например, ШВЭВ 3х0.12, ШВЭП 4х0.12, ШВЭВ 3х0.20, КВТ-П-2 2х0.35, КВТ-П-2 2х0.5, и аналогичные. В случаях, если панели абонентов будут располагаться на небольших расстояниях, максимум до 50 метров, то для их подключения можно использовать кабель ШСМ 4х0.08.

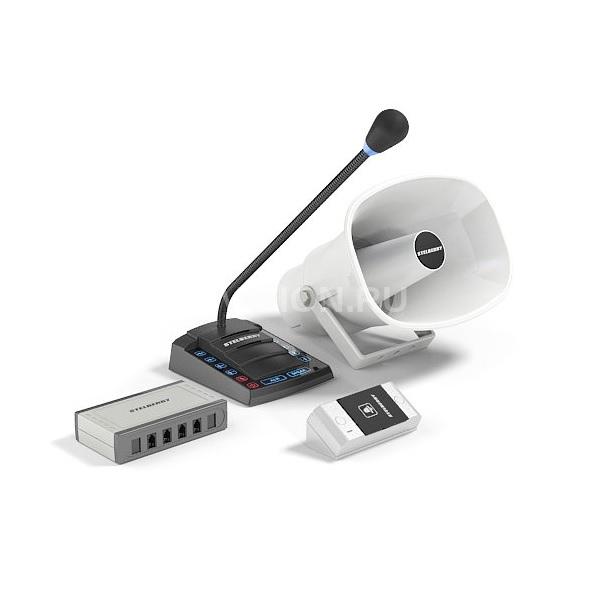

Комплект поставки многоканального переговорного устройства клиент-кассир для АЗС с системой громкого оповещения

Комплект поставки 1+4 переговорного устройства с громкой связью для АЗС STELBERRY S-645 состоит из:

• многоканального пульта кассира со встроенным усилителем S-645;
• 1+4 канального коммутатора;
• соединительного кабеля пульта кассира S-645 с коммутатором;
• панели клиента с кнопкой вызова S-120;
• углового крепления панели клиента;
• набора крепежа панели клиента;
• блока питания трансформаторного стабилизированного на +12В, 1А подключения многоканального пульта S-645;
• блока питания трансформаторного стабилизированного на +12В, 0.35А для питания 1+4 канального коммутатора;
• соединительного кабеля для подключения панели клиента к коммутатору;
• рупорного громкоговорителя с 15-ю метрами кабеля;
• инструкции и упаковочной коробки.

Миниатюрный усилитель D-класса расположился внутри корпуса пульта кассира многоканального переговорного устройства S-645

Усилители класса «D» обладают высокой эффективностью, выделяют мало тепла, и за счёт этого позволяют создавать малогабаритные усилительные устройства, в отличие от усилителей класса «A» или «AB», которым часто требуется дополнительное достаточно крупногабаритное охлаждение. Именно миниатюрный усилитель такого D-класса и расположился внутри корпуса пульта кассира многоканального переговорного устройства S-645. Дополнительно уменьшить размеры аудиоусилителя помогло применение электро радиокомпонентов поверхностного монтажа. Такой встроенный усилитель даёт несколько преимуществ. В первую очередь, освобождая жизненное пространство на рабочем месте кассира. Во вторую очередь, не требуется дополнительная сетевая розетка для подключения внешнего усилителя в электрическую сеть. В третью очередь, меньше внешних кабельных соединений. В четвертую очередь, тратится меньше электроэнергии. И в пятую очередь.

В комплекте переговорного устройства идет всепогодный рупорный громкоговоритель рассчитанный на работу в диапазоне температур от -40 до +50°С

Рупорный громкоговоритель идущий в составе переговорного устройства комплектуется 15 метрами кабеля. На конце кабеля уже установлен разъём для подключения громкоговорителя к пульту кассира. Чтобы кабель служил много лет, и в жару, и в холод, требуется те части кабеля, которые будут находиться под светом солнца и будут подвергаться воздействию ультрафиолетового излучения, защитить от разрушающего действия ультрафиолета гофрированной трубой ПВХ, стойкой к ультрафиолетовому излучению. Многоканальное переговорное устройство с системой речевого оповещения STELBERRY S-645 предназначено для подключения только одного рупорного громкоговорителя мощностью 15 Ватт. Если требуется громкое оповещение на большей территории, чем это может дать 15-ти ваттный громкоговоритель, или если требуется использовать несколько рупоров, то вместо переговорного устройства STELBERRY S-645, следует использовать STELBERRY S-640 с внешним трансляционным усилителем.

Главным элементом рупорного громкоговорителя является звуковой излучатель.

Начальное формирование мощного направленного звукового потока производится с помощью мембраны звукового излучателя и защитных накладок, которые, также выполняют функцию защиты мембраны от механических повреждений.

Форма мембраны излучателя и форма защитной накладки подобраны таким образом, чтобы при рабочем ходе мембраны, воздух практически полностью выдавливался из пространства между мембраной и накладками, формируя мощный звуковой поток. Звуковой излучатель с защитными накладками прикрепляется к рупору. Внутрь рупора, по его оси, устанавливается акустический конус.

Форма рупора и форма акустического конуса рассчитаны в специальной программе, таким образом, чтобы звук из истока рупора, многократно отражаясь от стенок рупора и акустического конуса, складывался с отражёнными звуковыми волнами и получал дополнительное механическое усиление. От воздействия атмосферных осадков звуковой излучатель защищается задней крышкой. Форма линий сопряжения задней крышки и рупора подобраны так, чтобы исключить попадание воды внутрь корпуса. Для закрепления рупорного громкоговорителя в заданном направлении у него предусмотрен кронштейн, который до окончательной фиксации, позволяет двигаться громкоговорителю по двум осям вращения.

КНОПКИ УПРАВЛЕНИЯ ПЕРЕГОВОРНЫМ УСТРОЙСТВОМ. ПУЛЬТ «КАССИР»

Работа в режиме клиент-кассир, коммутации каналов и работа в режиме громкого оповещения

Начало работы с многоканальным переговорным устройством начинается с нажатия кнопки включения пульта. Регулировка громкости динамика пульта кассира осуществляется кнопками увеличения и уменьшения громкости. Регулировка чувствительности микрофона пульта и громкости клиентской и абонентских панелей производится кнопками увеличения и уменьшения чувствительности. Не следует регулировками чувствительности и громкости устанавливать сразу максимальные значения. Данные регулировки, в первую очередь, необходимы для настройки звукового баланса между панелью клиента или абонента и пультом кассира. Неправильно настроенный баланс может привести к тому, что один из говорящих может не услышать собеседника.

Рекомендации по настройке и монтажу переговорных устройств приведены в информационной статье, размещённой на сайте. Использование режима «симплекс» начинается с отключения микрофона пульта, нажатием кнопки включения режима «симплекс». И в дальнейшем, кассир вручную управляет направлением разговора, для ответа клиенту нажимая и удерживая кнопку «SPEAK». Для возврата в дуплексный режим необходимо повторно нажать кнопку включения режима «симплекс» и включить микрофон пульта. Симплексный режим позволяет нормально общаться кассиру с клиентом в условиях повышенного окружающего шума, когда возможности автоматического дуплексного режима исчерпаны.

Для установления связи с одним из коммутируемых каналов, необходимо на включённом пульте нажать номер этого канала. Устанавливать связь с каналами можно независимо от того, нажималась ли кнопка вызова на панели абонента или нет. Когда пульт находится в выключенном дежурном состоянии, и с одного из коммутируемых каналов прошел вызов, и соответствующая номеру канала кнопка на пульте замигала, то для установления связи с данным каналом необходимо сначала включить переговорное устройство кнопкой включения пульта, а затем нажать на мигающий номер этого канала. Для прекращения связи на включённом канале необходимо повторно нажать кнопку с его номером.

Для использования системы громкого оповещения для АЗС на пульте кассира предусмотрена кнопка «TALK», которая нажимается и удерживается на всё время громкого оповещения. Регулировка громкости встроенного аудиоусилителя D-класса системы громкого оповещения производится кнопками увеличения и уменьшения чувствительности, при нажатой и удерживаемой кнопке «TALK». Регулировки, выполненные таким методом, не влияют на регулировки громкости панели клиента и панелей абонентов выполненные без нажатия и удержания кнопки «TALK». При включении системы речевого оповещения, канал «клиент-кассир» или канал связи с панелью абонента, если был включён, на время выполнения громкого оповещения отключаются.

НАЗНАЧЕНИЕ РАЗЪЕМОВ ПУЛЬТА «КАССИР»

Напряжение питания на пульт кассира многоканального переговорного устройства S-645 подается на разъём питания, от идущего в комплекте двенадцативольтового блока питания с выходным током 1А. Двенадцативольтовый блок питания с выходным током 0.35А используйте только для подключения 1+4 канального коммутатора. Телефонная розетка TJ1A-4P4C служит для подключения 1+4 канального коммутатора, кабелем длиной 2 метра идущем в комплекте.

Назначение контактов разъёма слева направо, как на изображении:

• 1 - белый - питание панели +12В;
• 2 - желтый - аудиосигнал;
• 3 - зеленый - общий;
• 4 - коричневый - управление режимами работы панели.

Для подключения коммутатора через разъём TJ1A-4P4C используются только схемы сопряжения по электрическим уровням сигналов интерфейса RS485, протокол обмена данными между коммутатором и пультом S-645 свой собственный. Разъём RCA «тюльпан», предназначен для линейного аудиовыхода. На этот разъём поступает смешанный сигнал разговора кассира с клиентом или кассира с абонентом. Данный сигнал может использоваться для записи аудиорегистратором. Разъём выхода на рупор предназначен для непосредственного подключения рупорного громкоговорителя. На этом разъёме уже присутствует усиленный сигнал громкого оповещения, встроенным аудиоусилителем D-класса. Ответная часть разъема уже подключена к кабелю рупорного громкоговорителя.

Сторона коммутатора с каналом «клиент-кассир»

На одной стороне 1+4 канального коммутатора расположились необходимые разъёмы для организации канала «клиент-кассир». Разъём питания служит для подключения стабилизированного двенадцативольтового блока питания с выходным током 0.35А. Телефонная розетка TJ1A-4P4C расположенная рядом с разъёмом питания используется для подключения многоканального пульта кассира, кабелем, идущем в комплекте. Назначение контактов разъёма слева направо, как на изображении:

• 1 - RS485 A;
• 2 - аудио сигнал;
• 3 - общий;
• 4 - RS485 В.

От интерфейса RS485 используются только сигналы логических уровней. Протокол обмена данными между коммутатором и многоканальным пультом кассира используется собственные ене соответствующий стандарту интерфейса RS485.

Сторона коммутатора с коммутируемыми каналами

С другой стороны 1+4 канального коммутатора размещены четыре телефонных розетки TJ1A-4P4C, которые используются для коммутируемых каналов. В эти разъёмы можно подключить четыре панели абонентов. Панели абонента S-120 не входят в комплектацию многоканального переговорного устройства S-645 и приобретаются отдельно в необходимом количестве.

Подключение панели абонента аналогично подключению панели клиента для одноканальных систем «клиент-кассир». Кабель, для подключения панели к любому из коммутируемых каналов, длиной полтора метра с обжатой с его одной стороны телефонной вилкой TP-4P4C входит в комплектацию панели абонента S-120. Назначение контактов разъёма для подключения панели абонента слева направо, как на изображении:

• 1 - белый - питание панели +12В;
• 2 - жёлтый - аудио сигнал;
• 3 - зелёный - общий;
• 4 - коричневый - управление режимами работы панели.

Угловое крепление панели клиента

Угловое крепление

Угловое крепление может использоваться в эстетических, декоративных целях или не использоваться совсем в тихих местах, так как микрофон панели всенаправленный и в тихом помещении хорошо слышит на удалении до восьми метров во всех направлениях. В шумных местах для снижения уровня шума аудиопроцессор динамически уменьшает чувствительность микрофона таким образом, что расстояние комфортного общения может сократиться до 0.5-1 метра. В этом случае решающее значение может оказывать сила звукового давления голоса человека на мембрану микрофона. И использование углового крепления, для разворота панели в сторону говорящего, помогает повысить качество связи.

Защитный козырёк

Для защиты микрофона панели абонента или панели клиента от дождя при монтаже панели на открытом пространстве необходимо использовать защитным козырьком S-005. На открытом пространстве панель устанавливается микрофоном вверх непосредственно под крышу козырька, что наилучшим образом защищает отверстие микрофона от попадания дождевой воды. Попадание воды в отверстие микрофона панели, может привести к образованию водяной пробки, из-за чего микрофон панели может временно потерять чувствительность до полного высыхания воды. При частых затеканиях воды, со временем на поверхности микрофона может образоваться жёсткая плёнка из грязи и соли, что приведёт к полной глухоте микрофона панели.

Конструкция панели клиента

Панель клиента S-120 изготовлена из легкого и прочного алюминиевого сплава окрашенного, стойкой к царапинам серебристой краской. Металлической накладкой из сплава алюминия, окрашенной в чёрный цвет, защищается динамик панели. Динамик панели майларовый, стойкий к воде и морозам, и размещается в центре панели. На металлическую накладку, закрывающую динамик, монтируется всепогодная мембранная кнопка вызова. При нажатии кнопки вызова на панели клиента, на пульте кассира раздаётся сигнал «Дин-дон». При нажатии кнопки вызова на панели абонента, на пульте кассира раздаётся сигнал «Пип-пип» и начинает мигать кнопка с номером вызвавшего канала. Если пульт кассира находится в дежурном режиме, то при нажатии кнопки вызова, и на панели клиента, и на панели абонента, на пульте кассира будет раздаваться сигнал «Дин-дон».

Отверстие микрофона размещается в верхней части панели, это сделано для наилучшей защиты от попадания воды в отверстие микрофона, при использовании панели совместно с защитным козырьком S-005.

Для крепления панели на различных поверхностях в панели используются два монтажных отверстия, доступ к которым, после завершения монтажа, может быть закрыт металлическими заглушками, что предотвратит демонтаж панели посторонними лицами. Всё необходимые для монтажа материалы идут в комплекте с S-645. Печатная плата с электронными компонентами, размещённая внутри панели, защищается от разрушающего воздействия воды специальным защитным покрытием.

Технические характеристики STELBERRY S-645

• Модель S-645
• Количество каналов 1 клиент + 4 внешних
• Полоса пропускания (Гц) 100...8200
• Линия связи 4-х проводная
• Дальность линии связи до панели клиента (метров) до 300
• Мощность рупора (Вт) до 15
• Длина кабеля, идущего с рупором (м) 15
• Мощность пульта оператора и панели клиента (Вт) 1.0
• Шумоподавление автоматическое автоматическое
• Регулировка громкости и чувствительности 16 уровней
• Режим «Симплекс» ✔
• Угловое крепление панели клиента ✔
• Напряжение питания (В) (блоки питания в комплекте) 12
• Номинальное потребление разговор/громкое оповещение (мА) 140 / 1000
• Пиковое потребление разговор/громкое оповещение (мА) 180 / 1250
• Диапазон рабочих температур панели и рупора (°С) -40...+50
• Габариты пульта оператора (мм) 120х140х40
• Габариты панели клиента (мм) 45х110х20
• Габариты коммутатора (мм) 130х75х30
• Вес комплекта (г) 2800
