STELBERRY M-80HD

Описание STELBERRY M-80HD

Микрофон Stelberry M-80HD оснащён HD капсюлем, сделанным по MEMS технологии и, как следствие, обладает крайне высокой чувствительностью и высоким соотношением сигнал/шум.

Функции микрофона аналогичны модели Stelberry M-80, но чувствительность и «чистота звука» намного выше. Под «чистотой звука» подразумевается низкий уровень шумов и способность микрофона улавливать малейшие нюансы речи.

HD капсюль, установленный в микрофоне Stelberry M-80HD, способен передать звуки, которые не будут различимы обычными микрофонами.

Ещё одним приятным бонусом является то, что благодаря высокой чувствительности и низкому уровню шумов капсюля, звуковой процессор микрофона Stelberry M-80HD еще больше усиливает аудиосигнал без потери разборчивости речи.

Особенности микрофона Stelberry M-80HD

• Отношение сигнал/шум 75 дБ
• Управление чувствительностью
• Включение/отключение входной и выходной АРУ
• Фильтр высоких частот
• Фильтр низких частот
• Блокировка меню
• Микрофонный HD-капсюль обеспечивает высокое качество звука
• Широкая полоса пропускания - 16кГц
• Встроенный миниатюрный джойстик
• Информативная светодиодная шкала

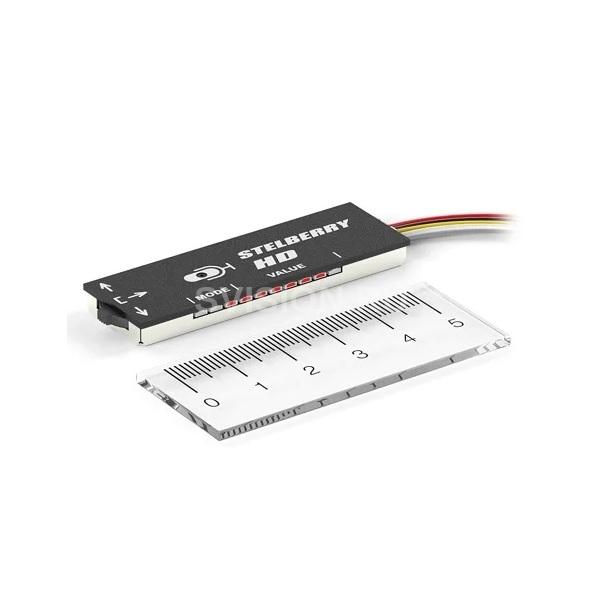

Сбоку микрофона расположен миниатюрный джойстик, предназначенный для выбора режима и регулировки параметров. Выбор режима производится нажатием миниатюрного джойстика, регулировка параметров - перемещением вправо и влево. Сверху микрофона находится миниатюрное отверстие, за которым расположен сверхчувствительный HD капсюль.

Три светодиода отвечают за индикацию выбранного режима. Шкала из семи светодиодов наглядно показывает значение выбранного параметра: уровень чувствительности, статус АРУ, шкалу ослабления низких частот и шкалу ослабления высоких частот. Сбоку микрофона расположен выходной разъём, к которому подключается соединительный кабель, идущий в комплекте активного всенаправленного микрофона Stelberry M-80HD.

Миниатюрные MEMS микрофоны стали революционным решением в области звука и качественной записи разговоров. Из всех видов электроакустических преобразователей, используемых в современной аудиотехнике, микрофон имеет самую длинную историю. Само название «microphone» было предложено в 1827 году английским ученым Чарльзом Уитстоном (Charles Wheatstone) и происходит от греческих слов «micro» (малый) и «phone» (звук). В данный момент в мире производятся различные типы микрофонов. Stelberry M-80HD оснащён сверхчувствительным микрофонным MEMS-капсюлем с высоким соотношением сигнал/шум.

Высокая чувствительность капсюля гарантирует, что микрофон услышит даже очень тихий разговор в тихом помещении. Высокое соотношение сигнал/шум гарантирует кристально чистый звук и высокую разборчивость разговоров. MEMS-капсюль активного микрофона Stelberry M-80HD представляет из себя комбинацию высокочувствительной малошумящей электронной схемы микрофонного предусилителя и микроскопической механической мембранны микрофона, которая, в свою очередь, защищена от мельчайшей пыли с помощью такой же микроскопической решетки.

MEMS капсюль состоит из двух базовых компонентов: интегральной схемы (прецизионного усилителя) и MEMS сенсора, интегрированных в едином миниатюрном корпусе. Размеры самого MEMS капсюля достаточно миниатюрны. Например HD капсюль имеет размеры всего 4,7х3,7 миллиметра, а его высота не превышает 3,5 миллиметра. Сенсор представляет собой кремниевый конденсатор. Этот конденсатор состоит из двух кремниевых пластин. Одна из пластин является неподвижной, в то время как другая может менять свое положение. Собственно, микрофонный сенсор представляет собой переменный воздушный конденсатор, ёмкость которого зависит от расстояния между мембраной и неподвижной пластиной. При воздействии внешних звуковых волн мембрана колеблется, изменяя ёмкость сенсора.

Сзади сенсора расположена пластина с микроскопичными вентиляционными отверстиями, необходимыми для отвода сжатого воздуха из камеры, расположенной под подвижной пластиной. Микросхема прецизионного усилителя преобразует ёмкость сенсора в аналоговый сигнал. В микрофонах Stelberry этот сигнал дополнительно усиливается и обрабатывается. Также существуют MEMS капсюли с цифровым выходом, использующие модуляцию плотности импульсов PDM (Pulse Density Modulation). Применение MEMS капсюлей в микрофонах Stelberry позволяет услышать все нюансы звуков и разговоров в помещении. Кроме того, при последующей цифровой обработке сигнала речевыми фильтрами в микрофонах Stelberry, разборчивость речи собеседников становится гораздо выше.

Регулировка чувствительности всенаправленного микрофона, является самой востребованной функцией, поэтому при включении меню, она появляется первой. Диапазон регулировки чувствительности составляет 36 дБ, это означает, что отношение между максимальным и минимальным значениями чувствительности составляет 63 раза. Такой диапазон чувствительности позволяет настройть микрофон для любой системы видеонаблюдения и записи разговоров в любом помещении.

Если на Stelberry M-80HD, при включенных АРУ установить максимальную чувствительность, то микрофон услышит гораздо более тихий разговор и незначительные звуки, поэтому не стоит сразу ставить максимальную чувствительность, если не предполагаете слушать разговоры, которые происходят за дверью. Именно поэтому, если вы установите максимальную чувствительность микрофона, то ночью, когда в помещении тишина, АРУ установит максимальное усиление и на записи с IP-камеры можете услышать звуки с улицы и шорохи в коридоре, а потом долго гадать откуда они доносятся. Это следует учитывать при настройке чувствительности.

Обычно, в офисном помещении, присутствуют звуки от кулера, кондиционера, холодильника, вентилятора и аналогичных приборов. Эти звуки находятся в низкочастотном диапазоне и негативно влияют на разборчивость речи при записи разговоров и на стабильность работы АРУ. Для ослабления низкочастотных звуков, во всенаправленном микрофоне Stelberry M-80HD есть HPF (фильтр высоких частот), который может в 10 раз ослабить низкочастотный диапазон, и существенно повысить разборчивость диалогов на аудиозаписи.

HPF-фильтр всенаправленного микрофона Stelberry M-80HD позволяет ослабить низкие частоты до 20 дБ (до 10 раз), вплоть до 564 Гц. Для настройки низких частот необходимо перемещать джойстик влево или вправо. При перемещении джойстика влево происходит уменьшение частоты среза и все частоты ниже этого значения ослабляются. При перемещении джойстика вправо происходит увеличение частоты среза. Регулировку можно осуществлять по кругу, перемещая джойстик в любом из направлений.

Высокочастотные звуки, обладают высоким значением энергии, поэтому ослабление частот, лежащих в ВЧ-диапазоне способно существенно улучшить разборчивость записанных диалогов. В ВЧ-диапазоне присутствуют звуки от вентиляторов и жёстких дисков компьютеров, мигающих люминесцентных ламп, импульсных блоков питания, принтеров и другой офисной техники. Режим LPF (фильтр низких частот) позволяет в 10 раз ослабить высокочастотный диапазон аудиосигнала.

Режим LPF позволяет ослабить высокие частоты до 20 дБ ( до 10 раз), вплоть до 3 кГц. После входа в режим LPF, для ослабления высоких частот, необходимо перемещать джойстик влево или вправо. При перемещении джойстика влево происходит уменьшение частоты среза и все частоты выше этого значения ослабляются. При перемещении джойстика от себя происходит увеличение частоты среза. Регулировку в режиме LPF можно осуществлять по кругу, перемещая джойстик в любом из направлений.

Входная автоматическая регулировка усиления (АРУ) позволяет усилить даже еле заметные звуки в тихом помещении. Например, можно услышать разговор двух собеседников, находящихся на значительном удалении от микрофона.

Фактически, при перемещении человека в тихой комнате, микрофон Stelberry M-80HD позволит слышать его голос на одном и том же уровне. Входная АРУ будет усиливать сигнал до того значения, которое установлено в режиме чувствительности.

Stelberry M-80HD позволяет включать или отключать выходную АРУ. Выходная АРУ служит для поддержания выходного аудиосигнала на фиксированном уровне.

Благодаря высокой скорости срабатывания выходной АРУ на аудиовыходе микрофона не будет искажений при появлении громких звуков в помещении.

Звуковой процессор микрофона Stelberry M-80HD оснащён встроенным речевым фильтром. Для возможности использования цифровой фильтрации аудиосигнала процессором, аналоговый сигнал MEMS-микрофона сначала оцифровывается им с частотой 48000 Гц и разрядностью 24 Бит. Затем производится последовательная цифровая фильтрация, и каждый фильтр ослабляет свою заданную частоту.

Отфильтрованный аудиосигнал в цифровом виде поступает на цифроаналоговый преобразователь процессора и на выходе микрофона получается очищенный от ненужных частот аудиосигнал речевого диапазона. На входном и выходном этапах фильтрации, если включена автоматическая регулировка усиления, звуковым процессором производится нормализация аудиосигнала до заданного уровня, и затем, в финале, производится его усиление до заданного значения.

В цифровом активном микрофоне Stelberry M-80HD применяется высокоэффективный 16-и битный процессор, работающий на частоте 12 МГц. В его задачи входят: обеспечение нормального старта звукового процессора после подачи питания, передачу в звуковой процессор заданной конфигурации всех пяти фильтров, передачу конфигурации входной и выходной АРУ и коэффициентов усиления выходного аудиосигнала.

Для реализации простой установки необходимой чувствительности микрофона используется джойстик. Значение выставленные с его помощью регистрируются цифровым процессором и передаются в звуковой процессор. Вся обработка осуществляется в режиме реального времени и позволяет комфортно осуществить необходимые настройки.

Если вы подключаете микрофон Stelberry M-80HD к IP-камере, которая питается по POE с напряжением до +57 Вольт, то в этом случае можно отказаться от использования сетевых источников питания.

Оптимальным вариантом подачи питания на микрофон будет использование универсального проходного PoE-сплиттера MX-225. Проходной сплиттер выполняет преобразование POE-питания в +12 Вольт.

Технические характеристики STELBERRY M-80HD

• Полоса пропускания при отключенных фильтрах 80...16000 Гц
• Акустическая дальность до 30 метров
• Диапазон регулировки чувствительности 36 дБ (63 раза)
• Шаг регулировки чувствительности 1,5 дБ
• Отношение сигнал/шум 75 дБ
• Длина линии до 300 метров
• Блокировка меню есть
• Количество цифровых АРУ 2
• "Угол атаки" входного АРУ 0,7 мсек
• "Угол атаки" выходного АРУ 0,7 мсек
• Величина ослабления сигнала в режиме HPF 20 дБ
• Диапазон ослабления в режиме HPF 0...564 Гц
• Величина ослабления сигнала в режиме LPF 20 дБ
• Диапазон ослабления в режиме LPF 3...16 кГц
• Частоты доступные для ослабления режекторными фильтрами нет
• Дискретизация 24 бит
• Частота оцифровки 48000 Гц
• Уровень выходного сигнала 1 В
• Питание 5,5...16 вольт
• Потребление 25 мА
• Диапазон рабочих температур 0...+50° С
• Габариты 59х19х5 мм
• Вес 15 грамм.
