STELBERRY M-100

Описание STELBERRY M-100

STELBERRY M-100 - всенаправленный цифровой микрофон для записи разговоров.

Микрофон STELBERRY M-100 применяется аналогично другим активным микрофонам STELBERRY, имеет аналоговый аудиовыход и может подключаться к аудиовходам IP-камер, видеорегистраторов или аудиорегистраторов. Основным отличием микрофона STELBERRY M-100 от других микрофонов для видеонаблюдения, представленных на рынке, является мощная встроенная цифровая обработка звука и возможность настройки всех функций через microUSB-разъём при помощи бесплатного профессионального ПО STELBERRY Sound Studio.

При подключении к компьютеру, USB-микрофон STELBERRY M-100 определяется как стандартное аудиоустройство и может применяться в качестве источника звука в различных программах, например в Skype или в программах для ведения вебинаров.

Большое количество встроенных функций и аппаратных фильтров для обработки звука, позволяет получить очень высокую разборчивость речи, что делает STELBERRY M-100 лучшим всенаправленным USB-микрофоном с аналоговым выходом для качественной записи разговоров в помещении. при подключении к компьютеру определяется как стандартное аудиоустройство (можете использовать его в любых программах) подключается к аналоговому аудиовходу IP-камеры и используется для качественной записи разговоров подключается к аналоговому аудиовходу видеорегистратора и позволяет записывать видео и звук подключается к аналоговому аудиовходу аудиорегистратора и используется для профессиональной записи разговоров может использоваться в качестве цифрового USB-микрофона для компьютера при разговоре по Skype является наилучшим цифровым USB-микрофоном для ведения вебинаров или записи обучающих роликов.

Универсальная бесплатная программа STELBERRY Sound Studio поддерживает устройства STELBERRY, позволяющие производить настройку через USB-интерфейс. Для скачивания программы STELBERRY Sound Studio нажмите кнопку Скачать. Затем запустите программу инсталляции, появится окно, в нём выберите язык инсталляции (по умолчанию выбран русский), нажмите ОК. Инсталлятор предложит выбрать папку, в которую будет установлено ПО, нажмите Далее. Инсталлятор создаст ярлык в меню Пуск, если не хотите, чтобы ярлык создавался, поставьте галку, нажните Далее. По умолчанию инсталлятор создаст ярлык на рабочем столе, если этого не нужно снимите галку, нажните Далее. Всё готово к установке, нажмите Установить. Поздравляем! Установка завершена, нажните Завершить.Программа готова к работе.

STELBERRY M-100 в качестве микрофона для IP-камеры

Одним из самых распространённых применений микрофона STELBERRY M-100 является использование его в качестве внешнего микрофона для IP-камеры. Как правило, встроенные в IP-камеру микрофоны не дают приемлемого звука по двум причинам: 1. Встроенный микрофон расположен там же где камера, то есть далеко от человека, речь которого необходимо слышать. 2. Встроенный микрофон обладает небольшой чувствительностью, а в IP-камере не предусмотрена обработка звука. При подключении к IP-камере, микрофон STELBERRY M-100 можно расположить ближе к собеседникам и настроить его таким образом, чтобы существенно ослабить все лишние звуки и значительно улучшить разборчивость речи. В любой момент к цифровому USB-микрофону STELBERRY M-100 можно подключить компьютер и отрегулировать звук при помощи бесплатного ПО STELBERRY Sound Studio

Для подключения цифрового USB-микрофона к IP-камере необходимо предусмотреть его питание. Если камера питается по PoE, то для питания микрофона можно использовать универсальный проходной сплиттер STELBERRY MX-225. Также, для питания микрофона можно использовать стабилизированный блок питания с напряжением на выходе от 5 до 12 Вольт и током не менее 100 мА. Аудиовыход и общий провод микрофона необходимо соединить с аудиовходом и общим проводом камеры. В Web-интерфейсе, в настройках IP-камеры, необходимо установить линейный тип аудиовхода. Для получения наилучшего качества звука при записи и передаче аудио по локальной сети или интернету , в Web-интерфейсе камеры необходимо выбрать наилучший аудиокодек, максимальную частоту оцифровки (например 16 бит) и максимальный битрейт. Кодеки G-серии (G.711, G.723, G.729) лучше не использовать, так как они существенно снижают качество звука.

Цифровой микрофон STELBERRY M-100 с управлением по USB обладает небольшими габаритами - 63х47х8 мм и гармонично смотрится в любом месте помещения. Крепление микрофона осуществляется при помощи комплекта крепежа, идущего в комплекте. Миниатюрные размеры микрофона позволяют располагать его как на стене, так и на столе для достижения наилучшей разборчивости речи. Не стоит располагать микрофон на потолке, так как это существенно снизит качество звука.

Микрофон STELBERRY M-100 совместим с любыми с аудиорегистраторами, имеющими стандартный линейный аудиовход

Для профессиональной многоканальной системы аудиорегистрации применяются сетевые аудиорегистраторы. Микрофон STELBERRY M-100 совместим с любыми с аудиорегистраторами, имеющими стандартный линейный аудиовход.v Одним из лучших аудиорегистраторов, на сегодняшний день, является 4-х канальный сетевой аудиорегистратор Спрут SR-1000, выпускаемый российской компанией Агат-РТ. Спрут SR-1000 позволяет производить запись разговоров при помощи большого набора аудиокодеков или вовсе без сжатия, а все аудиозаписи могут пересылаться на удалённый сервер в автоматическом режиме. Неоспоримым преимуществом аудиорегистраторов Спрут SR, является наличие сертификата транспортной безопасности, согласно постановлению №969 от 26 сентября 2016 года. Для записи разговоров в шумных помещениях применяются другие типы микрофонов - направленные микрофоны с шумоподавлением: STELBERRY M-1300, STELBERRY M-1305, STELBERRY M-2100.STELBERRY M-100 идеально подходит для записи разговоров в помещениях с низким уровнем шума. Комнаты переговоров Помещения досмотра пассажиров в аэропортах Коридоры офисных помещений Склады Шоурумы с низким уровнем шума.

Для регулировки параметров микрофона STELBERRY M-100, его необходимо подключить к компьютеру при помощи кабеля «microUSB-USB» Для регулировки параметров микрофона STELBERRY M-100, его необходимо подключить к компьютеру при помощи кабеля «microUSB-USB» (кабель не входит в комплект микрофона). На компьютере необходимо установить бесплатное программное обеспечение STELBERRY Sound Studio. Для прослушивания звука к компьютеру необходимо подключить наушники, это необходимо для того, чтобы исключить появление акустической завязки (свиста из динамиков компьютера). Неоспоримым преимуществом цифрового USB-микрофона STELBERRY M-100 является его способность запитываться от USB-разъёма компьютера, то есть при подключении к компьютеру, нет необходимости подавать на него внешнее питание. Это очень удобно, когда необходимо настроить микрофон, или записать в него готовый профиль без подачи внешнего питания и подключения к IP-камере. STELBERRY M-100 также можно использовать в качестве внешнего USB-микрофона для компьютера, способного обеспечить более высокое качество звука, чем встроенный микрофон. После подключения к USB-разъёму, микрофон определяется как стандартное аудиоустройство, которое можно указать в качестве источника звука в различных программах и приложениях. Внешний USB-микрофон для Skype Выносной микрофон для проведения вебинаров Выносной микрофон для записи обучающих роликов Внешний микрофон для озвучивания видеороликов

Корпус цифрового микрофона STELBERRY M-100 сделан из алюминия и отличается стильным дизайном. Крепёжные отверстия позволяют закрепить микрофон на любой поверхности при помощи саморезов и дюбелей, идущих в комплекте. На одной из сторон микрофона расположены два разъёма: MicroUSB - предназначен для подключения к компьютеру и настройки 4-контактный разъём линейного аудиовыхода и внешнего питания. Ответный 4-контактный кабель с разъёмом идёт в комплекте с цифровым USB-микрофоном. Цифровой USB-микрофон STELBERRY M-100 снабжён встроенной автоматической системой выбора питания. При подключении микрофона к компьютеру, микрофон питается от USB-разъёма, а при отключении от компьютера переключается на внешнее питание.На 4-контактном разъёме присутствует основной (положительный) и зеркальный основному (отрицательный) аудиовыходы, поэтому у STELBERRY M-100 есть возможность подключения к устройствам с линейным или симметричным входом.В случае подключения микрофона к IP-камере или видеорегистратору для передачи аудиосигнала в соединительном кабеле используется общий провод и провод любого из аудиовыходов.

Обработкой звука в микрофоне STELBERRY M-100 занимается быстродействующий цифровой аудиопроцессор с частотой сэмплирования 48 000 Гц и 24-битной обработкой аудио. Такая частота сэмплирования и разрядность применяются в профессиональной студийной обработке звука и они существенно выше, чем, например у компакт-диска (44 100 Гц, 16 бит). Процессор обладает высоким отношением сигнал/шум и позволяет передать все нюансы звука. Вся обработка звука происходит в режиме реального времени, без задержек, что очень важно при записи разговоров через IP-камеру или видеорегистратор. Процессор позволяет управлять цифровым и выходным усилением, а цифровая система Автоматической Регулировки Уровня (АРУ) будет держать уровень сигнала на заданном уровне, не позволяя ему выйти за рамки максимальных значений. Три цифровых фильтра высоких и низких частот позволяют ослабить нежелательные звуки и существенно повысить разборчивость речи. Пятиполосный цифровой параметрический эквалайзер позволяет усилить, ослабить или вовсе убрать нежелательные звуки, например звук считывателя карт в помещении или гул от компрессора аквариума.

Получить качественную запись разговоров в помещении, используя один активный микрофон не получится, потому что затухание звука в атмосфере происходит по закону «обратных квадратов». Это означает, что если взять за основу уровень голоса человека на расстоянии одного метра от микрофона, то на 2-х метрах он ослабнет в 4 раза, на 3-х метрах в 9 раз, а на 5-ти метрах он ослабнет уже в 25 раз. Именно поэтому, для записи разговоров в помещении необходимо применять 4 микрофона, подключенных к аудиомикшеру, например STELBERRY MX-320. Микшер позволит получить качественный звук, даже если человек будет перемещаться по помещению. Активные микрофоны следует расположить в углах комнаты, на высоте полутора метров от пола. Не желательно располагать микрофоны на потолке, так как при высоких потолках, такая установка существенно увеличивает расстояние до людей, а качество записи разговоров будет существенно снижено. Выход аудиомикшера можно подключить к аудиовходу IP-камеры.

Бесплатное программное обеспечение STELBERRY Sound Studio

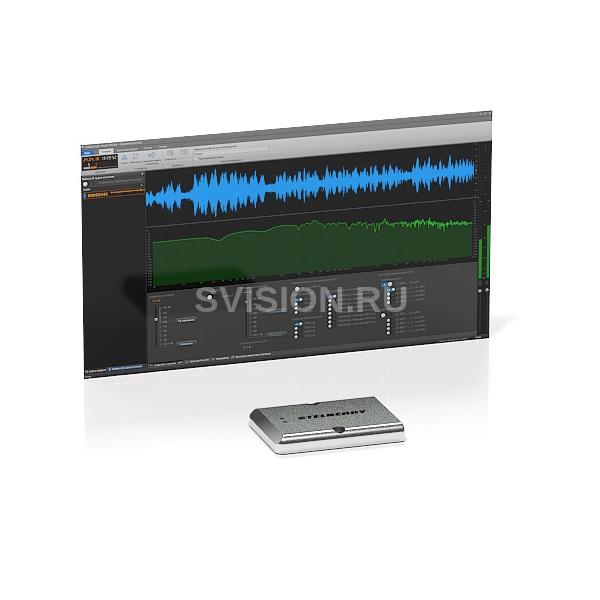

Для настройки USB-микрофона STELBERRY M-100, мы создали очень удобное, бесплатное программное обеспечение STELBERRY Sound Studio. С его помощью можно быстро настроить параметры звука микрофона под конкретную задачу. Удобное отображение формы сигнала в реальном времени, позволяет точно подобрать усиление микрофона таким образом, чтобы уровень разборчивости речи был максимальным. Спектроанализатор позволяет наглядно увидеть нежелательные звуки, от которых можно избавиться при помощи параметрического эквалайзера.

Вкладка регулировки усиления и выходной Автоматической Регулировки Уровня (АРУ) позволяет вручную отрегулировать уровень сигнала или включить выходную систему АРУ, которая будет поддерживать сигнал на заданном уровне. Фактически, эта вкладка является одной из самых важных при настройке устройств. К устройству можно применить, либо ручную регулировку усиления, либо АРУ, но не 2 типа усиления одновременно. Все регулировки сразу записываются в устройство при отпускании кнопки мыши.

Вкладка НЧ и ВЧ фильтров содержит 1 фильтр низких частот и 2 фильтра высоких частот. Фильтры позволяют ослабить низкие и высокие частоты, что в результате даст высокую разборчивость речи, а также будут исключены лишние звуки. Для включения любого из фильтров, необходимо кликнуть по соответствующему переключателю. НЧ фильтр пропускает низкие частоты и ослабляет высокие, начиная с частоты среза, которая выбрана в программе. Например, если поставить частоту срез 2500 Нz, то все частоты выше этого значения будут ослаблены. ВЧ фильтр пропускает высокие частоты и ослабляет низкие, начиная с частоты среза, которая выбрана в программе. Например, если поставить частоту срез 500 Нz, то все частоты ниже этого значения будут ослаблены.

Параметрический эквалайзер позволяет ослабить или усилить выбранную частоту, с заданной шириной регулировки. Это очень полезная функция, позволяющая убрать те или иные звуки, например звук считывателя карт доступа или звук сканера этикеток на кассе.Для того, чтобы включить любой из блоков параметрического эквалайзера, необходимо кликнуть на переключатель Включение (Фильтр Вкл/Выкл) или (Band On/Off).При включении любого блока параметрического эквалайзера по умолчанию будет включен режекторный фильтр и выбранная частота будет максимально ослаблена. Пример настройки параметрического эквалайзера в STELBERRY Sound Studio: Включить необходимый блок управления частотой (переключатель Фильтр Вкл/Выкл или Band On/Off) Выбрать значение частоты Установить ширину регулировки Отрегулировать ползунком усиление или ослабление частоты При включении переключателя режекторного фильтра (Полосовой/Режекторный) или (Notch On/Off), частота ослабится максимально.

Вкладка «Выходное аналоговое усиление». При помощи этого регулятора можно усилить или ослабить уровень выходного аналогового аудиосигнала, который будет поступать на линейный аудиовход IP-камеры, аудиорегистратора, видеорегистратора или компьютера. Эта регулировка необходима для того, чтобы скорректировать уровень сигнала на линейном входе аудиорегистрирующего устройства. По умолчанию, регулятор находится в положении 0dB (0дБ), то есть без усиления и без ослабления выходного сигнала. В ряде случаев регулятор можно оставить в положении 0dB (0дБ). Для регулировки уровня выходного сигнала микрофона необходимо повышать или понижать уровень усиления, контролируя уровень звука на линейном аудиовходе IP-камеры, аудиорегистратора, видеорегистратора или компьютера.При появлении в аудиосигнале “хруста” или других искажений, следует уменьшить усиление до исчезновения этих нежелательных эффектов.

Для изменения цвета необходимо во вкладке «Файл» выбрать «Опции» -> «Цветовая схема» и затем кликнуть на интересующую строчку, после чего справа появится кнопка для вызова окна выбора цвета. После нажатия на эту кнопку появится окно выбора цвета. В окне выберите интересующий цвет и нажмите кнопку OK. В окне есть две закладки: Standard (Стандартные цвета) и Custom (Расширенные цвета). Standard позволяет быстро выбрать цвет. Custom позволяет точно подобрать цвет.

Для сохранения текущих настроек, в данном случае микрофона M-100, и записи их в другие микрофоны M-100, мы создали аудиопрофили.Аудиопрофиль - это набор всех настроек, которые применены в данном типе устройства.Настройки выбранного устройства можно сохранить в свой профиль, а также в данное устройство можно записать любой профиль из уже созданных.Это очень удобно, когда на объекте необходимо применить несколько устройств с одинаковыми настройками. Сохранение профиля для выбранного устройства выполняется в несколько шагов: Кликните на устройство, настройки которого необходимо сохранить в профиль Зайдите во вкладку для работы с профилями Нажмите кнопку вызова окна сохранения профилей В появившемся окне создайте наименование профиля и если необходимо, описание к нему Сохраните профиль, нажав на кнопку сохранения Save, расположенную в окне.

Технические характеристики STELBERRY M-100

• Полоса пропускания при отключенных фильтрах 80...16000 Гц
• Отношение сигнал/шум 70 дБ
• Внешнее звуковое давление до 94 дБ SPL
• Типы аналогового аудиовыхода линейный, симметричный
• Формат цифровых данных S24_3LE
• Частота дискретизации внутреннего АЦП 48 кГц
• Разрядность внутреннего АЦП 24 бит
• Регулировка входного усиления -52.5...+36 дБ
• Регулировка выходного усиления -89.5…+12 дБ
• Автоматическая регулировка уровня (АРУ) есть
• Регулировка опорного усиления АРУ -52.5...+36 дБ
• Уровень линейного выходного сигнала до 1 В
• Шумоподавление аппаратные частотные фильтры LPF, HPF1, HPF2
• Частоты среза LPF-фильтра 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 кГц
• Частоты среза HPF1-фильтра 3.7 / 14.8 / 118.11 / 236.8 Гц
• Частоты среза HPF2-фильтра 50 / 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 Гц
• 5-полосный параметрический эквалайзер есть
• Частоты эквалайзера 500, 750, 1000, 1250, 1500, 1750, 2000, 2250, 2500 Гц
• Ширина полосы регулировки эквалайзера 100, 200, 300 Гц
• Класс защиты IP30
• Корпус алюминий
• Питание 4.8...16 В
• Диапазон рабочих температур +10...+40° С
• Габариты 62х46х8,5 мм
• Вес 33 грамм.
