СКАТ SPRUT Exit Button-92P (8876)

Описание СКАТ SPRUT Exit Button-92P (8876)

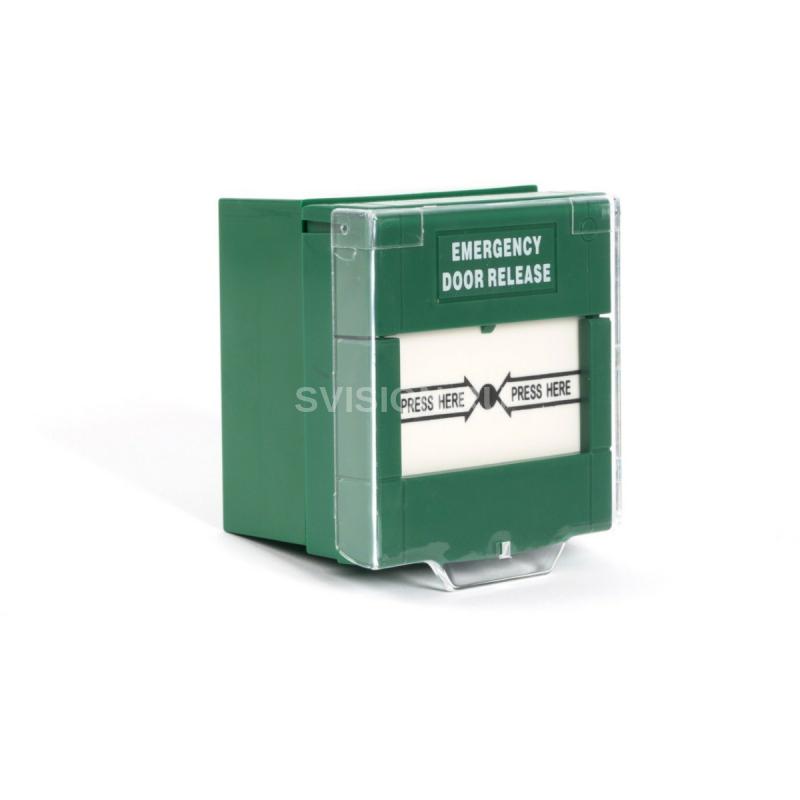

Кнопка аварийной разблокировки дверей SPRUT Exit Button-92P

Устройство быстрой разблокировки электроуправляемых дверей с восстанавливаемой вставкой. Устанавливается с внутренней стороны двери на выход и используется в аварийных случаях. 2 группы контактов (COM, NO, NC), для управления замком и для подключения сигнализации срабатывания данного устройства. Защитная крышка и ключ для восстановления входят в комплектацию.

Монтаж

Закрепите базу устройства на вертикальной поверхности и введите в нее провода. Подключите провода к коннекторам и вставьте их в соответсвующие разъемы устройства (см. схему подключения). Предварительно разобранное устройство (без нажимной пластины и лицевой панели) закрепите при помощи прилагаемых винтов на базе. Установите лицевую панель и нажимную пластину на устройство. Опломбируйте его, используя специальное отверстие на прозрачной крышке.

Разборка/сборка лицевой панели и взвод нажимной вставки:

Управление замком и сигнализация срабатывания

SPRUT Exit Button-92P имеет 2 группы контактов (COM, NO, NC), одна из которых используется для управления замком, а вторая может использоваться для сигнализации срабатывания данного устройства.

Схема подключения

Технические характеристики СКАТ SPRUT Exit Button-92P (8876)

Технические характеристики SPRUT Exit Button-92P

Контакты 2 группы ОБЩ, НЗ, HО3 Коммутируемая мощность 3А, 12-48В DC; 3А, 125-220В АС Тип монтажа: Накладной, врезной Класс защиты: IP24 Диапазон рабочих температур: от -30 до +70 °С без конденсации Диапазон рабочей влажности: 20%-80% Габариты: 88 х 88 х 55 мм Вес: 160г
