Smartec ST-DC003-WT

Описание Smartec ST-DC003-WT

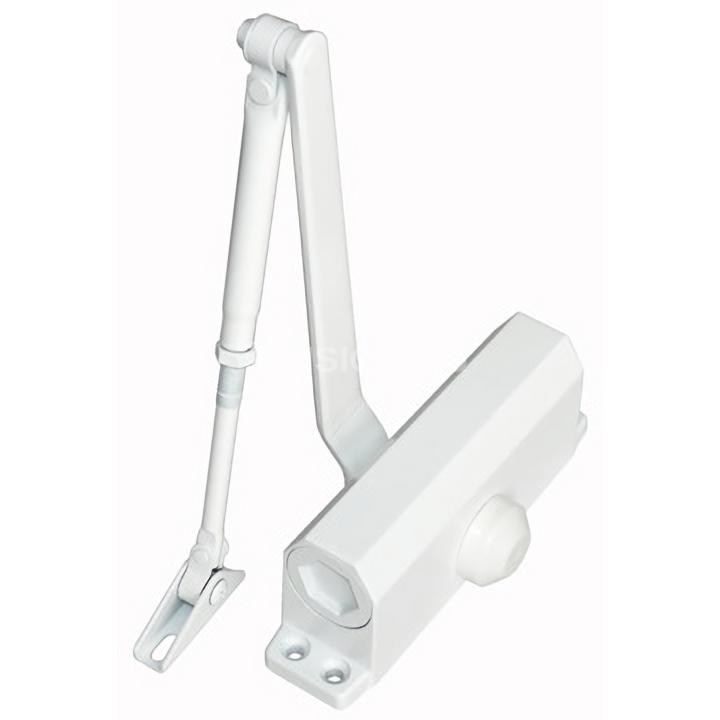

ST-DC003-WT - дверной доводчик

• Силуминовый корпус обеспечивает антикоррозийную стойкость
• Усиленные тяги двери
• Независимая регулировка начальной и конечной скоростей закрывания
• Опционально оборудуется тормозом открывания (модели с суффиксом BC)
• Опционально оборудуется блокиратором открытого положения (модели с суффиксом D)
• Опционально оборудуется задержкой закрывания (модели с суффиксом DA)
• Наработка на отказ 1.000.000 циклов

Дверной доводчик ST-DC003-WT предназначен для контролируемого и плавного закрытия двери с целью обеспечения гарантированного срабатывания запирающих устройств, а также для уменьшения ударных нагрузок и обеспечения длительного срока эксплуатации двери и запирающего механизма.

Доводчик ST-DC003-WT может быть установлен, как на легкие и обычные межкомнатные двери, так и наружные двери, тяжелые двери и двери специального назначения. Доводчик универсален и может использоваться на правых или левых дверях.

Т.к. габаритно-весовые параметры дверей могут отличаться, то для их закрытия требуется приложение различного усилия. Поэтому тип доводчика выбирают, исходя из ширины и веса створки двери.

Чтобы сделать процесс закрывания двери контролируемым, в доводчике применена система жидкостного (масляного) амортизатора с термокомпенсацией. Скорость перетекания масла и, следовательно, скорость закрытия двери регулируется с помощью двух клапанов для регулировки скорости на разных фазах закрывания.

Механические дверные устройства ST-DC001, ST-DC002, ST-DC003 и ST-DC004 предназначены для контролируемого и плавного закрытия двери и обеспечения гарантированного срабатывания запирающих устройств. Эти доводчики для дверей имеют независимую регулировку начальной и конечной скорости закрывания и отличаются друг от друга усилием пружины (минимум 9/13/18/26 Нм). При необходимости, доводчики можно оборудовать тормозом открывания, блокиратором открытого положения и замедлителем закрытия двери. Они имеют силуминовый корпус, который обеспечивает их антикоррозионную стойкость, а усиленные тяги дверей повышают их механическую прочность. Серия ST-DC003/002/003/004 – это классические реечные доводчики, которые помимо плавного закрытия дверей, уменьшают ударные нагрузки на дверные конструкции и продлевают срок эксплуатации запирающих устройств. Выбирая доводчики для дверей, необходимо учитывать вес и ширину створки. Так устройство ST-DC001 устанавливается на двери шириной до 750 мм и массой до 20 кг, ST-DC002 подходит для дверей шириной до 850 мм и массой до 40 кг, ST-DC003 способен закрывать створки шириной до 950 мм и массой до 60 кг, а ST-DC004 предназначен для дверных конструкций шириной до 1100 мм и массой до 80 кг. Принцип работы реечных доводчиков дверей При открывании двери, усилие через складной рычаг передается на зубчатое колесо, которое посредством зубчатой рейки приводит в поступательное движение поршень. Он сжимает пружину, накапливающую энергию для последующего закрытия дверей. Внутреннее пространство устройства заполнено маслом, которое при сжатии пружины перетекает через отверстие в поршне в противоположном сжатию направлении. Когда доводчики для дверей возвращают створку в закрытое положение, масло перетекает обратно по возвратным каналам и обеспечивает конструкции движение. Для настройки скорости перетекания масла каналы снабжены клапанами, которые позволяют регулировать быстроту закрывания двери. Возможность использования ST-DC для правых и левых дверей Реечные доводчики ST-DC001, ST-DC002, ST-DC003 и ST-DC004 могут быть установлены как на обычные легкие межкомнатные двери, так и на более тяжелые наружные, а также на двери специального назначения. Они не имеют в своей конструкции электромеханических или магнитных частей и могут работать со сплошными дверными полотнами, распашными, стеклянными и профильными. При этом, в отношении монтажа, доводчики для дверей Smartec универсальны и могут устанавливаться как на правые, так и на левые двери. Простая и надежная конструкция обеспечивает ST-DC001/002/003/004 наработку не менее 1 000 000 циклов открытия/закрытия. Регулировка скорости закрывания Для контроля над процессом закрывания дверной створки доводчики марки Smartec используют жидкостный (масляный) амортизатор с термокомпенсацией. При этом скорость перетекания масла и, следовательно, скорость закрытия створки регулируется с помощью двух клапанов. Причем доводчики дверей позволяют настроить эту скорость для разных фаз движения дверного полотна, а регулировка выполняется с помощью специальных винтов, вынесенных на корпуса устройств. Соответствие ST-DC001 – 004 стандартам EN1/2/3/4 Европейский стандарт EN1154 разделяет доводчики на 7 классов (от EN1 до EN7), определяющих мощность момента вращения (Нм) двери заданной ширины и веса. При этом доводчики дверей 1 класса (EN1) устанавливают на легкие и узкие створки, а устройства 7 класса (EN7) – на широкие и тяжелые. Для обычных наружных и внутренних дверей используются, как правило, устройства 2-5 классов. Из линейки Smartec ST-DC001 соответствует стандрту EN1, ST-DC002 - стандарту EN2, ST-DC003 - стандарту EN3, а ST-DC004 – стандарту EN4. Наличие опций замедления открытия-закрытия двери При необходимости, можно заказать доводчики Smartec с дополнительными функциями - тормозом открытия или замедлителем закрытия двери. Тормоз открытия (BC – Back Check, для моделей 003 и 004) активен в диапазоне углов открытия двери от 80° до 180° и предотвращает ее резкое открывание, например, при сильном ветре или сквозняке. Поэтому доводчики для дверей с тормозом открытия рекомендуется устанавливать на наружные дверные группы. Замедлитель закрытия (DA – Delay Action) снижает скорость закрытия створки на больших углах ее открытия (свыше 70°). Реечные доводчики с замедлителем закрытия устанавливаются, как правило, на внутренние двери, которые должны находиться в открытом положении дольше обычного. Кроме того, доводчики для дверей ST-DC002/003 могут иметь опцию «держать открыто» (“Hold Open”), благодаря которой дверное полотно удерживается в открытом положении под определенным углом.

Технические характеристики Smartec ST-DC003-WT

• Усилие закрытия: EN 3
• Максимальная ширина двери: 950 мм
• Максимальный вес двери: 65 кг
• Рабочая температура: от -35 до +70 °С
• Рабочая влажность: 5% - 95%
• Габариты: 223 х 45 х 72 мм
• Количество скоростей: 2
• Цвет: белый
