SKAT-V.24DC-18 RACK(СКАТ ИБП-24/18-RACK) (2144)

Розн. цена: 64 810 руб

Ваша цена: 52 626 руб

Описание SKAT-V.24DC-18 RACK(СКАТ ИБП-24/18-RACK) (2144)

SKAT-V.24DC-18 RACK(СКАТ ИБП-24/18-RACK) предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18 А. Особенности SKAT-V.24DC-18 RACK(СКАТ ИБП-24/18-RACK)

питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») согласно п.2 таблицы и суммарным током потребления включая ток заряда АКБ, не более 18 А;

заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;

ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения;

температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ (входит в комплект поставки);

автоматический переход в режим питания нагрузки от внешней АКБ постоянным напряжением согласно п.2 таблицы, с током потребления не более 18 А при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»);

защита источника и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;

защита от короткого замыкания клемм АКБ;

контроль наличия АКБ;

защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;

световая индикация режима работы источника светодиодными индикаторами «СЕТЬ», АКБ», «ВЫХОД», «АВАРИЯ»;

защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;

функция «холодный запуск», обеспечивающая восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения нажатием на кнопку «холодный запуск»;

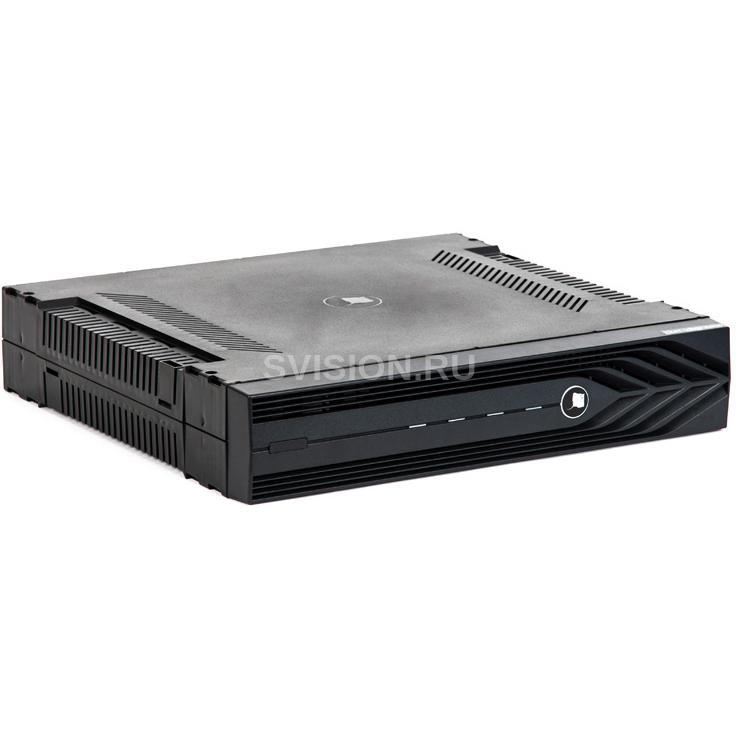

выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами трёх реле сигнальных выходов. Общий вид изделия

Комплект поставки

Изделие 1 шт.
Предохранитель 5А 250В 1 шт.
Кабель для подключения АКБ «+» 1 шт.
Кабель для подключения АКБ «-» 1 шт.
Перемычка АКБ 1 шт.
Термодатчик АКБ 1 шт.
Сетевой шнур питания 1 шт.
Руководство по эксплуатации 1 экз.
Тара упаковочная 1 шт.
Разъем (ответная часть) 7 шт.
Комплект кронштейнов для установки 19” стойку (шкаф) 2 шт.
Комплект крепежа 1 компл.
Комплект ножек 1 шт

Технические характеристики SKAT-V.24DC-18 RACK(СКАТ ИБП-24/18-RACK) (2144)

Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 187…250
Выходное напряжение постоянного тока, В: - при наличии напряжения сети 220 В, режим «ОСНОВНОЙ: 26,0*…27,7 - при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»: 21,0…27,5
Напряжение заряда АКБ при наличии сетевого напряжения: 26,0…27,8
Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ ºС: -40…38**
Ток нагрузки максимальный, A: при наличии сети 220 В, - режим «ОСНОВНОЙ»: 18 *** - от АКБ, режим «РЕЗЕРВ»: 18
Ограничение тока заряда АКБ (устанавливается переключателем), A: 3; 6; 9; 18;
Ток, потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,4
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: 150
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 20,5…21,5
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 30
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, Ач: 26—100****
Количество АКБ, шт.: 2
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2: - «ВЫХОД» и «АКБ»: 2,5 - «Информационные 2,5 выходы»
Габаритные размеры ШхГхВ, не более, мм: - без упаковки: 445х415х88 - в упаковке: 525х455х97
Масса, НЕТТО (БРУТТО), кг, не более: 3,4 (4,6)
Диапазон рабочих температур, °С: -10…+40
Относительная влажность воздуха при 25 °С, %, не более: 80 ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254-96: IP20 * При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В. ** Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки). *** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ. **** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в т.х.
