СКАТ SKAT-UPS 800/500DIN (446)

Описание СКАТ SKAT-UPS 800/500DIN (446)

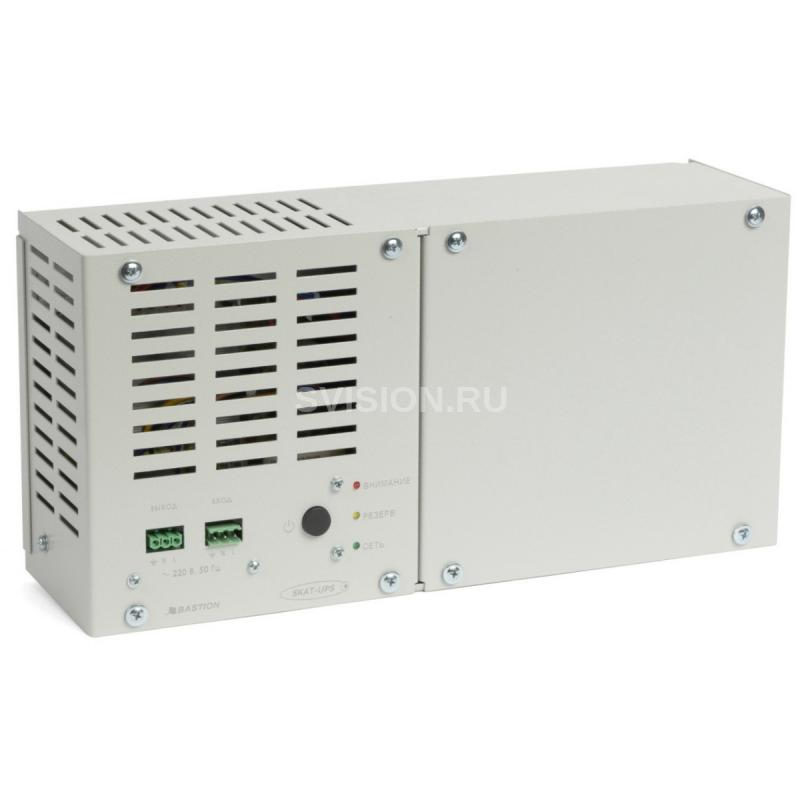

Источник бесперебойного питания SKAT-UPS 800/500 DIN

• 800 ВА / 500 Вт
• Крепление на DIN-рейку
• Диапазон входного напряжения: 170 - 270 В
• Наличие внутреннего отсека под АКБ емкостью 17 Ач
• Модифицированный синус

Источник бесперебойного питания SKAT-UPS 800/500 DIN предназначен для обеспечения качественным электропитанием оборудования промышленной автоматики мощностью до 800 ВА.

Компактный металлический корпус оснащён удобным креплением на DIN-рейку и позволяет свободно разместить источник внутри шкафа автоматики.

В случае отключения электроэнергии источник продолжает питать оборудование за счёт встроенной аккумуляторной батареи ёмкостью 17 Ач (не входит в комплектацию)

Источник обеспечивает подключенные к выходу изделия устройства электропитанием при отсутствии напряжения сети или при выходе его уровня за допустимые пределы.



Особенности SKAT-UPS 800/500 DIN

• питание нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 800 ВА / 500 Вт;
• защита нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи, режим «РЕЗЕРВ»;
• эквивалентную синусоидальной форму выходного напряжения в режиме «РЕЗЕРВ»;
• оптимальный заряд АКБ при наличии напряжения питающей сети в допустимых пределах, режим «ОСНОВНОЙ»;
• автоматический переход на резервное питание от встроенной АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона или при отсутствии напряжения электрической сети;
• защита АКБ от глубокого разряда;
• защита изделия от короткого замыкания в нагрузке при питании от АКБ с помощью плавкого предохранителя;
• фильтрация помех и защита от высоковольтных импульсов;
• индикация режимов работы изделия с помощью светодиодных индикаторов;
• возможность замены АКБ;
• функцию «Холодный пуск».

Технические характеристики СКАТ SKAT-UPS 800/500DIN (446)

Технические характеристики SKAT-UPS 800/500 DIN

№ п/п Наименование параметра Значение параметра 1 Напряжение питающей сети, частотой 50±1Гц, без перехода на питание от АКБ при 100% нагрузке, В 170…270 2 Напряжение питающей сети, при котором происходит переход в режим «РЕЗЕРВ» (питание нагрузок от АКБ), В нижняя граница 160…169 верхняя граница 271…290 3 Номинальная выходная мощность Полная, ВА 800 Активная, Вт 500 4 Время переключения из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ», мс 2…6 5 Среднеквадратичное значение выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ), В 198…235 6 Форма выходного напряжения в режиме «РЕЗЕРВ» эквивалентная синусоидальной 7 Время работы в режиме «РЕЗЕРВ» при максимальной мощности активной нагрузки, мин., не менее 2* 8 Время работы в режиме «РЕЗЕРВ» при мощности активной нагрузки 150Вт, мин., не менее 10* 9 Время контроля устойчивости сетевого напряжения при переходе в режим «ОСНОВНОЙ», с, не более 5** 10 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 10,0…11,2 11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В 12 Рекомендуемая емкость АКБ, Ач 17 13 Количество АКБ, шт. 1 14 Напряжение ограничения тока заряда АКБ, В 13,5…14,0 15 Ток заряда АКБ, А, не более 1,25 16 Время заряда АКБ до 90% полной ёмкости, ч 6…8 17 Сечение провода, зажимаемого в клеммах колодок, мм2, не более 2,5 18 Габаритные размеры ШхГхВ, не более, мм без упаковки 366х180х122 в упаковке 405х250х165 19 Масса, НЕТТО (БРУТТО), кг, не более 6,0(6,4)*** 20 Диапазон рабочих температур, °С -25…+40**** 21 Относительная влажность воздуха при 25 °С, %, не более 95   ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) 22 Степень защиты оболочкой по ГОСТ 14254-2015 IP20
