SKAT-UPS 1000-RACK-ON-2X9 (8750)

Описание SKAT-UPS 1000-RACK-ON-2X9 (8750)

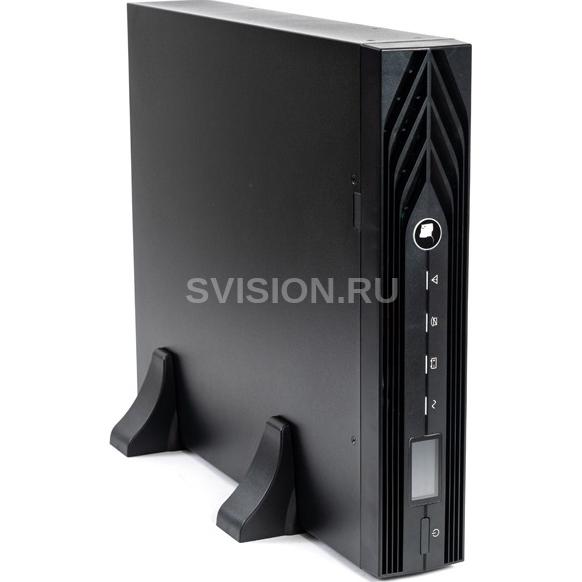

Источник бесперебойного питания SKAT-UPS 1000-RACK-ON-2X9

ЗаменяетSKAT-UPS 1000 RACK+2x9Ah(артикул 482)

220 В, 1000 ВА (900 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей. Встроенный АКБ 9 Ач, 2 шт, время резерва — 3 мин. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модулей DL 801 и DA 806. Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.

Расширенная гарантия.

ИБП SKAT-UPS 1000-RACK-ON-2X9 представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля и обеспечивает подключённые к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.

SKAT-UPS 1000-RACK-ON-2X9 может быть использован для питания компьютеров и вычислительных сетей, используемых, в частности, в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 200/208/220/230/240 В переменного тока и потребляемой мощностью до 1000 ВА (номинальное значение напряжения выбирается пользователем).

SKAT-UPS 1000-RACK-ON-2X9 + SKAT BC 24/18S RACK (24 В)

Таблица примерного времени резерва

ИБП + блоки, соединенные параллельно Нагрузка, ВА 200 300 400 500 600 700 800 900 1000 SKAT-UPS 1000-RACK-ON-2X9 (9 Ач) 25 мин 17 мин 13 мин 10 мин 8 мин 7 мин 5 мин 4 мин 3 мин SKAT-UPS 1000-RACK-ON-2X9 + 1 батарейный блок (27 Ач) 1ч 50 мин 1ч 15мин 55 мин 45 мин 35 мин 29 мин 25 мин 20 мин 15 мин SKAT-UPS 1000-RACK-ON-2X9 + 2 батарейных блока (45 Ач) 3ч 15 мин 2ч 10мин 1ч 35мин 1ч 15мин 1ч 50 мин 45 мин 35 мин 30 мин SKAT-UPS 1000-RACK-ON-2X9 + 3 батарейных блока (63 Ач) 4ч 30 мин 3ч 2ч 15мин 1ч 35мин 1ч 20мин 1ч 10мин 1ч 50 мин 45 мин SKAT-UPS 1000-RACK-ON-2X9 + 4 батарейных блока (81 Ач) 6ч 30 мин 4ч 20мин 2ч 50мин 2ч 20мин 1ч 50мин 1ч 40мин 1ч 25мин 1ч 15мин 1 ч

Преимущества SKAT-UPS 1000-RACK-ON-2X9

микропроцессорное управление

защита нагрузки от скачков

заряд и защита АКБ

чистый синус на выходе

схемотехника онлайн

оптимальный заряд АКБ

автоматический переход на резервное питание

гарантия 5 лет

Есть возможность подключения батарейных блоков SKAT BC 24/18S RACK.

Особенности SKAT-UPS 1000-RACK-ON-2X9

• стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
• качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 200/208/220/230/240 В переменного тока и суммарной потребляемой мощностью до 1000 ВА;
• высокая точность стабилизация синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
• многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
• технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
• правильная синусоидальная форма выходного напряжения;
• стабильная частота выходного напряжения в режиме «РЕЗЕРВ»;
• подавление импульсов высоковольтных и высокочастотных помех;
• повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
• возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
• светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
• возможность горячей замены АКБ;
• наличие шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x).

Технические характеристики SKAT-UPS 1000-RACK-ON-2X9 (8750)

Технические характеристики SKAT-UPS 1000-RACK-ON-2X9

№ п/п Наименование параметра Значение параметра Входные параметры 1 Номинальное входное напряжение (Uном), В 220 2 Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В нижний порог перехода в режим работы от АКБ при нагрузке 0%…50% 110 ± 5 % при нагрузке 100%…50% 176 ± 5 % нижний порог возврата в режим работы от сети при нагрузке 0%…50% 120 ± 5 % при нагрузке 100%…50% 186 ± 5 % верхний порог перехода в режим работы от АКБ при нагрузке 0%…50% 300 ± 5 % при нагрузке 100%…50% 264 ± 5 % верхний порог возврата в режим работы от сети при 50% нагрузке 290 ± 5 % при 100% нагрузке 254 ± 5 % 3 Допустимый диапазон изменения частоты входного напряжения, Гц 40…70** 4 Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц 46…54 / 56…64** 5 Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В 183…263 6 Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее 0,99 7 Питание от генератора поддерживается 8 Номинальная выходная мощность Полная, ВА 1000* Активная, Вт 900* 9 Номинальное выходное напряжение, В 220 10 Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, % ± 1 11 Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети) 45…55 / 56…64 12 Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц 50 ± 0,1 или 60 ± 0,1 13 Коэффициент мощности 0,9 14 Номинальный ток нагрузки, А 3,6 15 Максимальный входной ток, А 4,9 16 Форма выходного напряжения синусоидальная 17 Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более линейная нагрузка 3 нелинейная нагрузка 5 18 КПД при номинальной нагрузке, не менее, % режим «ОСНОВНОЙ» 88 режим «РЕЗЕРВ» 85 19 Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1 20 Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») < 105% длительно, без перехода в режим «БАЙПАС» 105% …125% через 60 с 125% … 130% через 30 с > 130% немедленно 21 Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1) < 105% длительно, без отключения некритичной нагрузки 105% …125% через 60 с 125% … 130% через 10 с > 130% немедленно 22 Защита от короткого замыкания обеспечивается 23 Защита от перегрева в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») немедленно в режиме «РЕЗЕРВ» (выключение ИБП) 24 Время переключения из режима «ОСНОВНОЙ» в режим «БАЙПАС», мс, не более 6 в режим «РЕЗЕРВ», мс 0 25 Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА 1300 26 Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более 130 27 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В 28 Рекомендуемая емкость внутренних АКБ, Ач 9 29 Количество АКБ, шт. 2 30 Ток заряда АКБ, А, не более 1,0 31 Напряжение заряда АКБ 27,4 ± 1% 32 Среднее время заряда АКБ до 90 % емкости, ч 4 33 Величина напряжения на клеммах АКБ, при которой включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В 22,0 34 Величина напряжения на клеммах АКБ, при которой происходит отключение розетки SEGMENT 1 в режиме «РЕЗЕРВ», В 21,9 35 Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 20,9 36 Габаритные размеры ШхГхВ, не более, мм без упаковки 440 х 330 х 88 в упаковке 560 х 475 х 210 37 Масса, НЕТТО (БРУТТО), кг, не более 12,4 (14,2) 38 Диапазон рабочих температур, °С 0…40**** 39 Относительная влажность воздуха (без конденсации), % 20…90 40 Температура хранения, °С минус 25…55 41 Акустический шум на расстоянии 1 м, дБ, не более 55 ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) 42 Степень защиты оболочкой по ГОСТ 14254-2015 IP20 43 Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м 1500*** 44 Содержание драгоценных металлов и камней нет

* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока.

** Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц).

*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже).



(Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, разделенной на номинальную мощность изделия), см. таблицу ниже:

Высота (м) 1500 2000 2500 3000 3500 4000 4500 5000 Нагрузочный коэффициент 100 % 95 % 90 % 85 % 80 % 75 % 70 % 65 %

**** Если изделие эксплуатируется при температуре выше 40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12 %. Запрещается эксплуатация изделия при температуре выше 50 °С.
