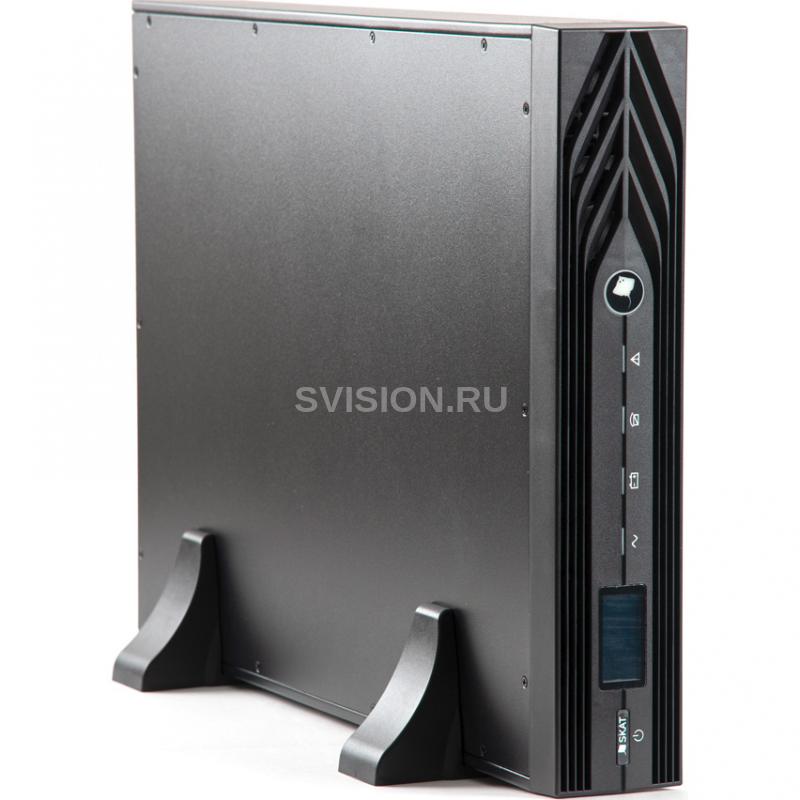

SKAT-UPS 10-RACK-3/1-ON (8993)

Описание SKAT-UPS 10-RACK-3/1-ON (8993)

Источник бесперебойного питания SKAT-UPS 10-3/1 RACK

• Онлайн ИБП двойного преобразования с трехфазным/однофазным входом и однофазным выходом
• Мощность – 10 кВА (10 кВт)
• Кол-во подключаемых АКБ – 16/18/20 шт.
• Возможность наращивания мощности или резервирования параллельным включением до 4 устройств
• Совместимость с генераторными установками.



Изделие SKAT-UPS 10-3/1 RACK предназначено для обеспечения однофазным бесперебойным питанием потребителей. Изделие предназначено для эксплуатации в закрытом помещении.

Изделие представляет собой современный экономичный источник бесперебойного питания с системой двойного преобразования напряжения, цифровым управлением, функциями защиты и контроля. Изделие обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).

Изделие рассчитано на круглосуточную эксплуатацию в режиме три или одна фазы на входе / одна фаза на выходе и обеспечивает питание переменным током нагрузки общей потребляемой мощностью до 10 кВА / 10 кВт. Напряжение питания 380/400/415 В или 220/230 выбирается пользователем.

Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.

ПРЕИМУЩЕСТВА УСТРОЙСТВА

• современный дизайн, удобный пользовательский интерфейс, информативный ЖК—дисплей;
• стандартные возможности коммуникации: двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45);
• интеллектуальный порт для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.);
• коммуникационный порт типа «сухой контакт»;
• разъем для подключения устройства дистанционного аварийного отключения питания (EPO).

Особенности SKAT-UPS 10-3/1 RACK

• стабилизированное выходное напряжение в широком диапазоне входного напряжения без перехода на питание от АКБ (продлевает срок службы АКБ);
• качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220/230 В переменного тока и суммарной потребляемой мощностью до 10 кВт;
• высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
• многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
• технология Online, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
• правильная синусоидальная форма выходного напряжения;
• стабильная частота выходного напряжения;
• подавление импульсов высоковольтных и высокочастотных помех;
• повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
• возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
• светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а также звуковую сигнализацию о разряде и неисправностях;
• длительный автономный режим;
• возможность горячей замены АКБ;
• низкое энергопотребление и высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения;
• расширенный диапазон входной частоты (обеспечивает совместимость с резервными генераторами);
• режим ECO (экономичный режим);
• коррекция коэффициента мощности;
• трёхуровневый режим заряда АКБ с помощью встроенного интеллектуального зарядного устройства, что увеличивает срок службы АКБ и оптимизирует время её заряда;
• возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ посредством сервисного (ручного) байпаса, который используется в случае необходимости;
• удобство и простота обслуживания и эксплуатации;
• высокая эффективность вследствие применения технологии двойного преобразования напряжения;
• возможность пользовательской настройки номинального значения входного и выходного напряжения;
• наличие предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей.

Технические характеристики SKAT-UPS 10-RACK-3/1-ON (8993)

Технические характеристики SKAT-UPS 10-3/1 RACK

Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В заводская установка 380 / 220 настраивается пользователем 380/400/415 220/230 Диапазон входного напряжения без перехода на питание от АКБ 208…478 / 120…270 Номинальная частота входного напряжения, (Fном), Гц 50 Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц 40...70 Входной коэффициент мощности, не менее 0,99 Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более 2% Питание от генератора поддерживается Выходные параметры Номинальная выходная мощность Полная, ВА 10000* Активная, Вт 10000* Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В заводская установка 220 настраивается пользователем 220/230 Выходной коэффициент мощности, не менее 1 Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % ±2 Отклик переходного напряжения (при линейной нагрузке) ±5 Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % ±1; ±2; ±4; ±5; ±10 Частота выходного напряжения в режиме «резерв» (работа от АКБ), Гц 50±0,1% или 60±0,1% Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1 Коэффициент мощности в резерве 0,94 Коэффициент нелинейных искажений выходного напряжения (THD), %, не более линейная нагрузка 2 нелинейная нагрузка 4 Форма выходного напряжения синусоидальная Эффективность Режим «основной», %, не менее 94,5 Аккумуляторная батарея Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В Рекомендуемая ёмкость АКБ, Ач от 80*** Количество АКБ, шт. 16-20 Ток заряда АКБ, А, не более 12 Перегрузочная способность Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») ≥ 110% через 60 мин 110%–125% через 10 мин 125–150 через 1 мин > 150 немедленно Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) ≥ 110% через 10 мин 110%–125% через 1 мин 125–150% через 5 с > 150% немедленно Габаритные размеры ШхГхВ (без упаковки), не более, мм 443х580х131 Масса, нетто, кг, не более 28 Диапазон рабочих температур, °С 0…+40 Относительная влажность воздуха (без конденсации), %, не более 95 ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) Степень защиты оболочкой по ГОСТ 14254 IP20
