Описание SC&T HE03
Комплект

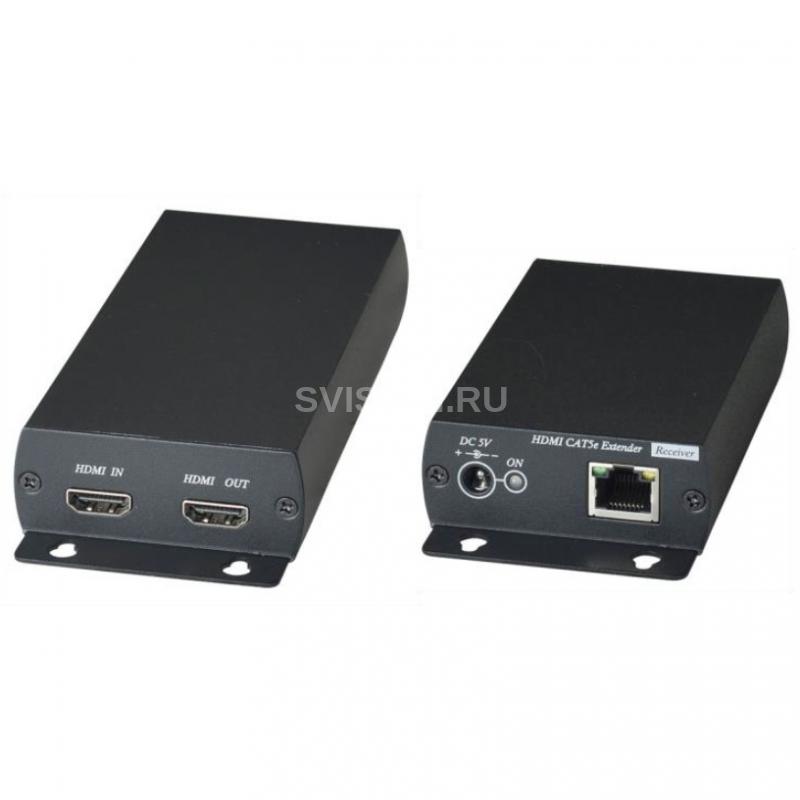

SC&T HE03 состоит из передатчика HE03T и приемника HE03R. Используется для передачи HDMI 1.3b по одном кабелю витой пары на расстояние до 120м (Cat 5e) и до 180м (Cat 6).
Это расстояние может быть увеличено еще на 120м с помощью удлинителя SR01 без ограничения по количеству.
Максимальное разрешение передаваемого видеосигнала HDMI составляет 1920х1080 / 60Гц / 32 бит. Кроме того, комплект поддерживает HDCP, 3D и передачу звука в формате LPCM 7.1 192 кГц.
Комплект HE03 с успехом может быть использован в проектах, где необходимо максимально просто организовать передачу видео формата HDMI на значительное расстояние.
Особенности:
Максимальное расстояние передачи HDMI - 120м (Cat 5e), 180 м (Cat 6);
Возможно увеличение расстояния дополнительно на 120м, совместно с удлинителем SR01, без ограничения по количеству;
Максимальное разрешение передаваемого HDMI сигнала – 1920х1080 / 60Гц / 32бит;
Версия HDMI 1.3b;
Аудио LPCM 7.1 192 кГц;
Поддержка HDCP;
Простота в подключении и эксплуатации.
Cхема подключения «точка-точка» комплекта HE03
Cхема подключения комплекта HE03 через удлинитель SR01
Технические характеристики SC&T HE03
- Назначение: Комплект (передатчик + приёмник) для передачи HDMI по одному кабелю витой пары
- Разрешение: до 1080р
- Расстояние передачи: до 120м(CAT5e) до 180м(CAT6)
- Передача RS232: -
- Каскадное подключение: -
- Подключение:
Передатчик: Вх. - HDMI(A), Роз.2,5х5мм(DC5V). Вых. - RJ45/HDMI(A).
Приёмник: Вх. - RJ45 Вых. - HDMI(A)
- Питание: DC 5 V (2А) х 2шт
- Рабочая температура: -40...+55ºC
- Размер (ШхГхВ) (мм): передатчик: 67x170x27 приёмник: 67x130x27
- Дополнительно: HDMI v1.3b с 3D и HDCP Возможно увеличение расстояния передачи на 120м с помощью SR01 (без ограничения по количеству)
Комплектация:
- Передатчик HE03T – 1шт.
- Приемник HE03R – 1шт.
- Блок питания DC 5V, 2A – 2шт.
- Руководство по эксплуатации –1шт.
- Упаковка – 1шт.
