SC&T CHB001HM

Розн. цена: 2 000 руб

Ваша цена: 1 800 руб

Описание SC&T CHB001HM

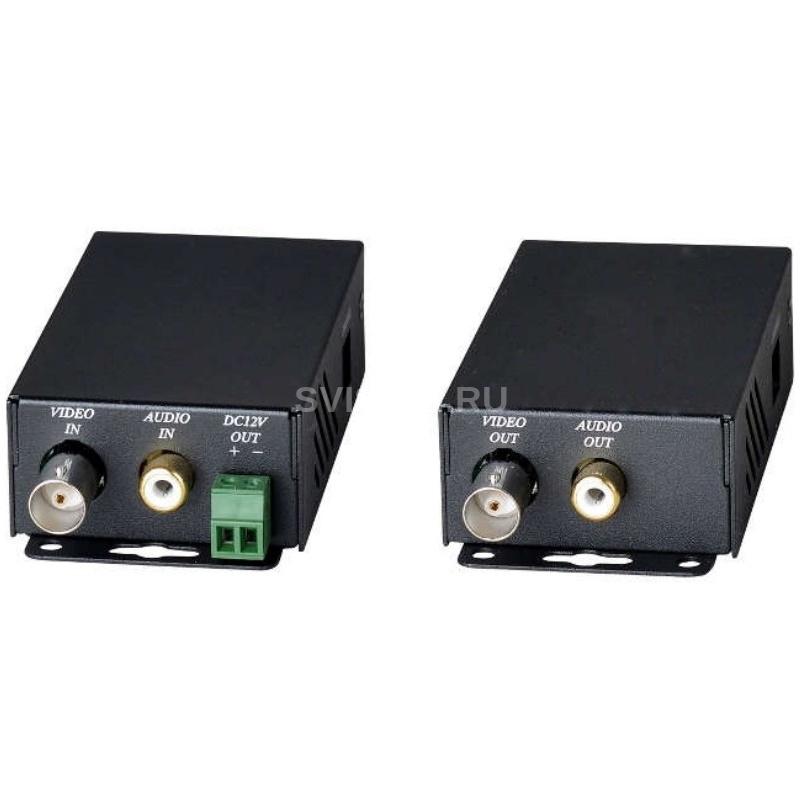

Комплект CHB001HM (передатчик CHB001HMT и приемник CHB001HMR) предназначен для передачи видео- и аудиосигналов по одному коаксиальному кабелю (RG59/RG6U) с использованием технологии ВЧ-модулирования на расстояние до 600м. Применение ТВ-делителей и сумматоров позволяет по одному коаксиальному кабелю передавать сигналы от нескольких (до 16шт.) передатчиков к нескольким (до 16шт.) приемникам. Особенности оборудования

Расстояние передачи (макс.): до 600м (RG6U), до 400м (RG59);

Сигналы: CVBS (NTSC, PAL), Аудио (моно);

Возможность передать по одному коаксиальному каблею сигналы от 16 передатчиков CHB001HMT к 16-ти приемникам CHB001HMR;

Количество каналов: 16;

Возможность запитать видеокамеру от передатчика CHB001HMT (DC12V);

Регулировка амплитуды выходного видеосигнала (CHB001HMR);

Рекомендованный кабель: RG59/RG6.

Разъем подключения источника видеосигнала.
Разъем подключения источника аудиосигнала.
Разъем подключения.
Разъем подключения внешнего БП.
Индикатор наличия питания. Горит зеленым – питание подключено. Не горит – питание отсутствует.
Разъем подключения CHB001HMR.
Dip-переключатели. Выбор канала передачи

Разъем подключения устройства отображения/записи видеосигнала (видеорегистратор, монитор, др.).
Разъем подключения устройства записи/воспроизведения аудиосигнала (видеорегистратор, аудиосистема, др.).
Разъем подключения внешнего БП.
Индикатор наличия питания. Горит зеленым – питание подключено. Не горит – питание отсутствует.
Регулировка уровня выходного видеосигнала.
Разъем подключения CHB001HMT.
Dip-переключатели. Выбор канала передачи.

Схема подключения CHB001HM (один передатчик – один приемник)

Схема подключения CHB001HM (несколько передатчиков – несколько приемников)

Технические характеристики SC&T CHB001HM

Расстояние передачи (макс.): до 400м (RG59), до 600м (RG6)
Сигналы: CVBS (NTSC, PAL), Audio (моно)
Разъемы: Видео: BNC (вход) х1 Аудио: RCA (вход) х1 Питание (БП): DC5.5x2.1 мм
Потребляемая мощность: (макс.) 2,5Вт
Входное напряжение: DC9…115V
Питание БП DC12V, 500mА
Рекомендуемый кабель RG59/RG6
Размеры (ШxВxГ),мм 49x111x25 Характеристики передатчика CHB001HMT
Сигналы: CVBS (NTSC, PAL), Audio (моно)
Разъемы: Видео: BNC (выход) х1 Аудио: RCA (вход) х1 Питание (выход): Клеммная колодка Питание (БП): DC5.5x2.1 мм
Потребляемая мощность: (макс.) 2,5Вт
Входное напряжение: DC9…115V
Питание БП DC12V, 500mА
Рекомендуемый кабель RG59/RG6
Размеры (ШxВxГ),мм 49x111x25
Производитель: SC&T

Передатчик CHB001HMT – 1шт.
Приемник CHB001HMR – 1шт.
БП AC220V/DC12V – 2шт.
Упаковка – 1шт.
Руководство по эксплуатации – 1шт.
