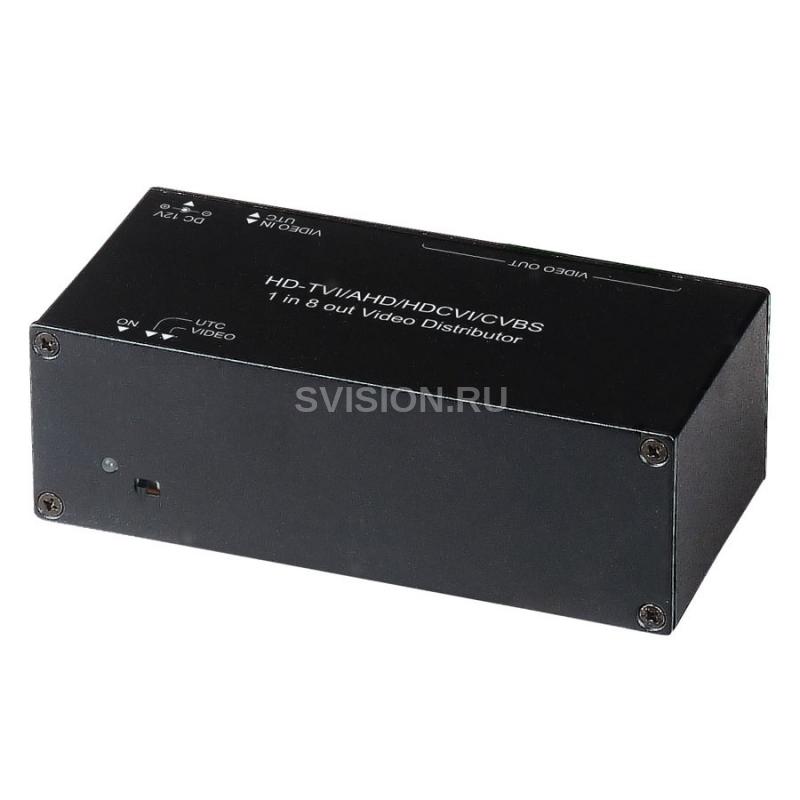

Описание SC&T CD108HD
Распределитель SC&T CD108HD предназначен для разветвления 1-го входного видеосигнала форматов AHD, HDCVI, HDTVI, CVBS на 8 выходных сигналов. Возможность передавать HD-видеокамере сигналы управления (UTC) от регистратора по одному коаксиальному кабелю вместе с видеосигналом. Особенности оборудования- Назначение разъемов и индикаторов CD108HD
вид сверху
- Разъемы подключения устройств записи/отображения видеосигнала (DVR, монитор, др.)
- Разъем подключения DVR для записи и управления видеокамерой.
- Разъем подключения источника видеосигнала (видеокамера).
- Разъем подключения внешнего БП.
- Выбор режима работы разветвителя. VIDEO – режим работы с видеосигналом UTC – режим работы с видеосигналом и данными (управление).
- Индикатор наличия питания. Горит – питание подается. Не горит – питание отсутствует.
передняя панель
задняя панель
Схема подключения CD108HD. Режим UTC
Технические характеристики SC&T CD108HD
- Назначение: Распределитель видеосигнала HDCVI/HDTVI/AHD
- Тип сигнала: HDCVI/TVI/AHD; 960H; CVBS (NTSC, PAL)
- Количество каналов видео: 1 вход 8 выходов
- Расстояние передачи (макс.): -
- Разрешение (макс.): 5М
- Полоса пропускания: до 100МГц
- Фильтр: -
- Грозозащита: -
- Подключение: Входы: BNC x1 (с UTC); Выходы: BNC х 8; BNC x1 (с UTC); Роз 5.5х2.1мм
- Питание: БП DC12V, 0.5A
- Класс защиты: -
- Рекомендуемый кабель: RG59/6 медный
- Размеры (ШхВхГ) (мм): 138x44x75
- Рабочая температура: -40...+55°C
- Дополнительно: Возможность выбора режима работы: - передача только видеосигнала - передача видеосигнала и UTC; Встроенная защита от перенапряжения (TVS).
- Производитель: SC&T
- Комплектация CD108HDR
- CD108HD – 1шт.
- БП AC220V/DC12V – 2шт.
- Упаковка – 1шт.
- Руководство по эксплуатации – 1шт.
