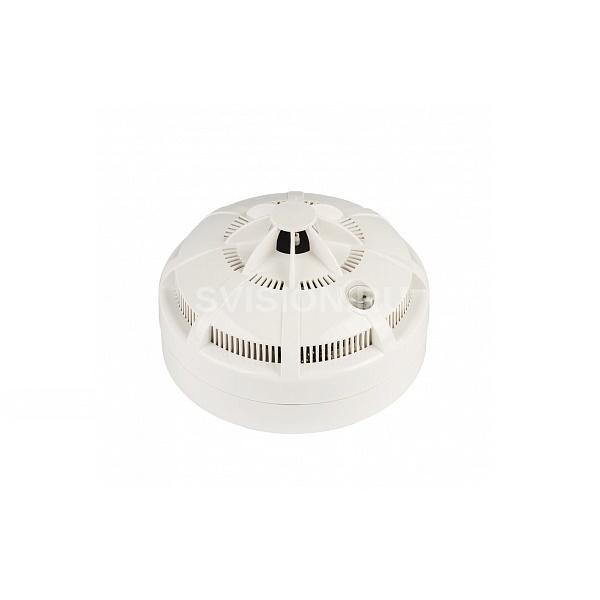

Описание Рубеж ИП 101-29-PR W1.02
Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый Рубеж ИП 101-29-PR предназначен для обнаружения загораний, сопровождающихся повышением температуры внутри контролируемого пространства в закрытых помещениях различных зданий и сооружений и передачи сигнала «Пожар» в приемно-контрольный прибор «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Извещатель представляет собой устройство прямого измерения температуры. Извещатель обладает двумя способами определения возгораний: по максимальной температуре и по скорости нарастания температуры.
Извещатель выполняет следующие функции:
измерение температуры окружающей среды;
расчет скорости изменения температуры;
обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
индикацию режима работы извещателя;
тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.
Адрес извещателя устанавливается с помощью программатора адресных устройств ПКУ-1, с помощью подключения к технологической линии АЛСТ прибора «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей», либо непосредственно на месте установки в АЛС с приемно-контрольного прибора с помощью оптического тестера или тест-кнопки.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света. Сброс сигнала «Пожар» производится с ППКП. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно розетки.
Для удобства монтажа экранированных кабелей АЛС на розетке предусмотрена площадка крепления экрана кабеля - устанавливается опционально.
Возможность установки на подвесной потолок с использованием специальной розетки, совмещенной с монтажным кольцом.
Технические характеристики Рубеж ИП 101-29-PR W1.02
- Питание от АЛС: 24±4 В
- Температура срабатывания извещателя: от 54 до 70 °С
- Заводская установка температуры срабатывания извещателя: 54 °С
- Частота моргания светового индикатора в дежурном режиме/в режиме «Пожар»: 0,2Гц/2 Гц
- Габаритные размеры извещателя с розеткой: не более O94 x 58 мм
- Масса извещателя с розеткой: не более 210 г
- Рабочий диапазон температур: от -25 до +65°С
- Средний срок службы: не менее 10 лет
