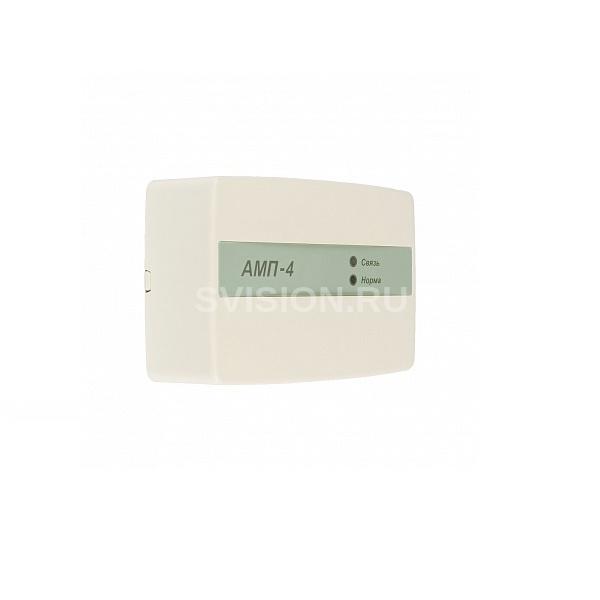

Рубеж АМП-4

Описание Рубеж АМП-4

Метка адресная пожарная АМП-4 предназначена для подключения к адресной системе неадресных пожарных извещателей и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей». Адресная пожарная метка является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора. Адресная метка имеет четыре шлейфа для подключения неадресных пожарных извещателей или охранных извещателей и четыре выхода транзисторных ключей типа «открытый коллектор». ПараметрОписание Тип ШС0 – (тип 0) шлейф дымовых датчиков с определением двойной сработки. 1 – (тип 1) комбинированный шлейф дымовых и тепловых датчиков: без определения двойной сработки тепловых датчиков и с определением двойной сработки дымовых. 2 – (тип 2) шлейф тепловых датчиков с определением двойной сработки. 3 – (тип 3) комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки и без контроля короткого замыкания ШС. 6 – (тип 6) шлейф охранный с реакцией на нарушение более 300 мс. 7 – (тип 7) шлейф охранный с реакцией на нарушение более 70 мс. Режим работы транз. ключа 0 – не включать; 1 – переключается; 2 – включен постоянно Метка адресная пожарная АМП-4 обеспечивает:

подключение неадресных охранных, тепловых, дымовых и ручных пожарных извещателей;

подключение информационных световых табло ОПОП 1-8 и звуковых оповещателей ОПОП 2-35;

управление внешними устройствами с помощью четырех транзисторных ключей типа открытый коллектор. Включение транзисторных ключей производится по сигналу «Пожар» в соответствующем шлейфе контроля извещателей;

различные режимы работы транзисторных ключей;

контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;

светодиодную индикацию режимов работы АМП-4 и наличия связи с центральным прибором;

контроль работоспособности прибора, передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор; Питание модуля осуществляется от внешнего источника питания 12 В. Адресные линии связи гальванически развязаны по постоянному току от источника питания. Каждый шлейф с неадресными извещателями определяется в системе как отдельное устройство и имеет свой адрес. Адресная метка АМП-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Параметры ШС в различных состояниях приведены в таблице:

Технические характеристики Рубеж АМП-4

• Напряжение питания: 10,5 - 15 В
• Потребляемая мощность в дежурном режиме, не более: 1,5 Вт
• Напряжение в шлейфе сигнализации: 24 В±10%
• Габаритные размеры адресной метки, не более: 125х78х37 м
• Масса адресной метки, не более: 200 г
• Средний срок службы: не менее 10 лет
