Рубеж АМ-4

Описание Рубеж АМ-4

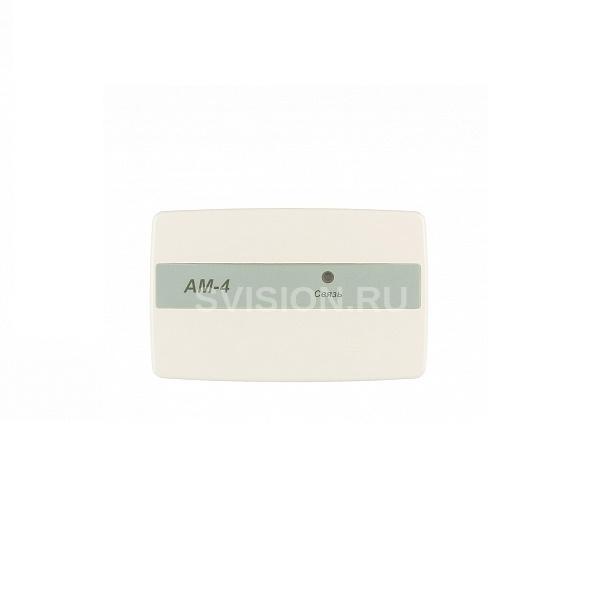

Адресная метка АМ-4 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. дресная метка АМ-4 представляет собой четыре отдельных логических устройства АМ-1, объединенных в одном корпусе. АМ-4 конт­ролирует 4 линии связи (ШС), каждая из которых имеет свой адрес в системе. Адрес задается пользователем только первому ШС, остальным ШС адреса присваиваются автоматически в порядке возрастания. Адресная метка является программируемым устройством. Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1. Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством. Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием адреса сработавшего ШС. Питание адресной метки и передача сигналов на приемно-конт­рольный прибор осуществляется по адресной линии связи. К шлейфам ШС1 и ШС2 показано подключение НР и НЗ «сухих контактов» пожарных извещателей (конфигурация 1 и 0 соответственно). К шлейфам ШС3 и ШС4 показано подключение НР и НЗ «сухих контактов» охранных извещателей (конфигурация 6). Адресная метка работает в соответствии с заданной конфигурацией, описанной в таблице. *данная конфигурация доступна для адресных меток с версией ПО 3.2 или выше и работает только с ППКП, поддерживающим охранные функции дресная метка АМ-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). АМ-4 может выполнять функции управления системой пожаротушения. Для этого к ней может быть подключена одна из следующих кнопок:     КЗ – кнопка запуска системы пожаротушения – при нажатии на эту кнопку происходит ручной запуск системы пожаротушения;     КО – кнопка останова системы пожаротушения – при нажатии на эту кнопку происходит ручной останов системы пожаротушения;     КУА – кнопка управления автоматикой – при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения. В системе адресная метка может быть технологической – при установке конфигурации 4 и 5. В этом случае сигнал с нее будет только информационный. При срабатывании АМ-4 приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).

Технические характеристики Рубеж АМ-4

• Максимальная длина линии между адресной меткой и устройствами с выходом типа «сухой контакт»: не более 100 м
• Напряжение питания: от адресной линии связи
• Диапазон рабочих температур: от -25 до +60C
• Габаритные размеры: не более 125х78х37 мм
• Масса: не более 100 г
• Средний срок службы: не менее 10 лет
• Средняя наработка на отказ: не менее 60000 ч
