Promix-CS.PD.02

Описание Promix-CS.PD.02

Автономный специализированный контроллер управления шлюзом Promix-CS.PD.02 предназначен для управления проходом через одну точку доступа, представляющую собой две двери с замкнутым пространством между ними (шлюз). Позволяет организовать электро-механическую блокировку дверей шлюза по заданному алгоритму. Шесть режимов организации работы шлюза. Области применения:

• шлюзовые кабины для прохода в здание;
• инкассаторские передаточные шлюзы;
• шлюзы для прохода в ответственные места и т.п.

Режимы работы шлюза

1. Вход в шлюз по сигналу внешней кнопки, выход - по сигналу внутренней кнопки. Вход и выход возможны, когда обе двери закрыты.
2. Вход по сигналу внешней кнопки, выход - по сигналу внутренней кнопки. Датчики на дверях не предусмотрены. Вход и выход возможны, когда оба замка закрыты.
3. Вход в шлюз по сигналу внешней кнопки, выход – по решению охраны. Контроль занятости шлюза. Вход и выход возможны, когда обе двери закрыты. Вход разрешен, только если шлюз свободен.
4. Вход в шлюз по сигналу внешней кнопки, выход – по сигналу внутренней кнопки или решению охраны. Контроль занятости шлюза. Вход и выход возможны, когда обе двери закрыты. Вход разрешен, только если шлюз свободен.
5. Вход в шлюз свободный, выход – по решению охраны.
6. Вход в шлюз свободный, выход – свободный при условии, что вторая дверь закрыта.

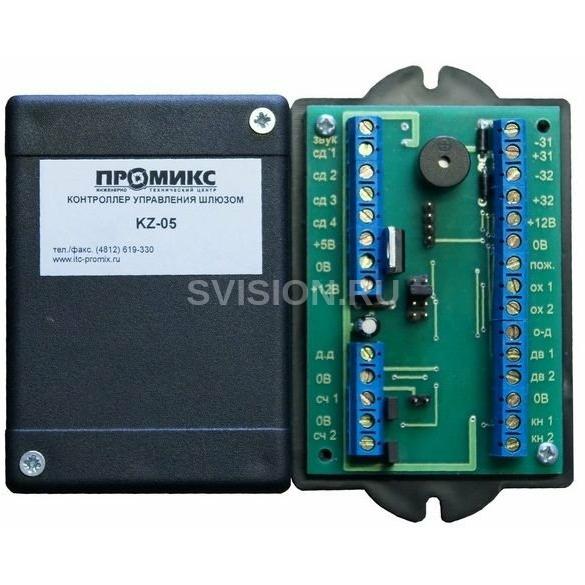

Контроллер KZ-05 предназначен для управления проходом через одну точку доступа, представляющую собой две двери с замкнутым пространством между ними (шлюз). На входе в шлюз с каждой стороны (вне шлюза) устанавливаются внешние кнопки, внутри шлюза устанавливаются внутренние кнопки. Под кнопкой понимается устройство, имеющее на выходе управления либо нормально разомкнутый «сухой» контакт. Таким образом, в зависимости от особенностей области применения контроллера вместо кнопок могут подключаться контроллеры управления доступом, домофоны, кодовые панели и другие управляющие устройства. Схема шлюза На каждой двери шлюза устанавливаются электроуправляемые замки одинакового типа: нормально открытые или нормально закрытые и датчики состояния двери (магнитоуправляемые извещатели (герконы)). Около дверей снаружи и внутри шлюза устанавливаются светодиоды или светодиодные мнемосхемы (например, MNEMO-KZ) указывающие на состояние прохода: разрешен проход или нет. Для индикации состояния замка (открыт/закрыт) необходимо подключить светодиоды или мнемосхемы к цепи управления замка (на схеме не показано). Для определения присутствия человека внутри шлюза используется радиочастотный, ультразвуковой или пассивный инфракрасный датчик движения. На посту охраны устанавливаются кнопки управления проходом через двери (кнопки «открыть дверь 1» и «открыть дверь 2»), переключатель подрежимов и звуковой оповещатель. Расположение контактов и перемычек на плате контроллера Схема подключения контроллера для режима прохода № 1 Схема подключения контроллера для режима прохода № 2 Схема подключения контроллера для режима прохода № 3 Схема подключения контроллера для режима прохода № 4,5 Схема подключения контроллера для режима прохода № 6

Комплект поставки:
1. Контроллер KZ-05 в корпусе – 1 шт.
2. Руководство по эксплуатации – 1 шт

Технические характеристики Promix-CS.PD.02

• Напряжение питания постоянного тока, В: 10-15.
• Ток потребления в дежурном режиме, мА, не более: 20.
• Коммутируемый ток исполнительного устройства (замка), А, не более: 2 А.
• Максимальная длина до кнопки и датчика открытия двери, м: 50.
• Защита от статического электричества.
• Масса: не более 0,09 кг.
• Размеры контроллера 105х65х30мм
• Климатические условия эксплуатации:     Устойчивость к воздействию климатических факторов по ГОСТ 15150-69: УХЛ2     Температура окружающего воздуха: от 0 до +50 °С     Относительная влажность воздуха 95% при 35°С и более низких температурах без конденсации влаги и образования инея
