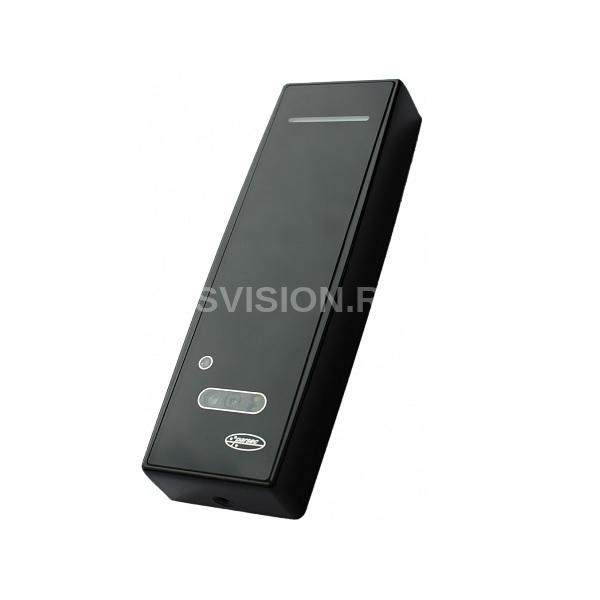

Описание Parsec PNR-QX29
Считыватель бесконтактных карт PNR-QX29 предназначен для работы в составе систем контроля и управления доступом (СКУД) для идентификации пользователей с помощью бесконтактных (proximity) карт, работающих на частоте 13,56 МГц (карты Mifare и мобильные телефоны с функцией NFC) или на частоте 125 кГц (EM Marin и HID), специальных приложений для ОС Android и смартфонов Apple, а также QR-кодов.
Считыватель имеет ряд ключевых особенностей:
- Формат идентификаторов — QR-коды, ISO-14443A (Mifare ID, Mifare Classiс 1K / 4K, Mifare Plus 2K / 4K, Mifare Ultralite), ISO-15693 (I‑Coge SLI), HID Prox, Em Marin, банковские карты (чтение PAN-номера), NFC.
- Интерфейсы подключения Parsec, Wiegand 26…58, Touch Memory, OSDP. Максимальная удаленность считывателя от контроллера — 1200 метров (OSDP).
- Работа со смартфонами и умными часами Apple с настроенной системой Apple Pay и смартфонами на базе ОС Android версии 4.4 и выше с поддержкой функции NFC (требуется загрузка приложения Parsec Card Emulator).
- Работа с картами Mifare в «защищенном» режиме.
- Корпус из ударопрочного пластика сочетает в себе утонченный дизайн и функциональность при монтаже и использовании. Считыватель оснащен сканером QR-кодов и датчиком освещенности.
ТИП ИДЕНТИФИКАТОРОВ
- QR-коды;
- Карты Mifare:
- В режиме чтения серийного номера карты Mifare Classic, Mifare ID, Mifare Ultralite читаются с 4-х и 7-байтными серийными номерами, но 7-байтные номера могут обрезаться в соответствии с типом протокола подключения считывателя и его настройками. Серийный номер Mifare Plus читается в конфигурации SL0, а также SL1 и SL3 при определенных настройках, указанных в документе «Утилита PNR_Tune»;
- В защищенном режиме карты:
- MIFARE Classic 1K/4K работают как с 4-х, так и с 7-байтовыми картами с использованием шифрования по алгоритму Crypto-1 -ISO14443-A-3;
- MIFARE Plus;
- MIFARE ID работают только в режиме «Защищенный UID», так как имеют единственный сектор памяти.
- ISO-15693 (I-Code SLI);
- Со смартфонами на базе ОС Android версии 4.4 и выше с поддержкой функции NFC (требуется загрузка на смартфон специального приложения Parsec Card Emulator);
- С любыми физическими и виртуальными банковскими картами (чтение PAN-номера), в том числе со смартфонами и умными часами Apple с настроенной системой Apple Pay.
- Наиболее популярные типы карт форматов EM Marin и HID Prox.
ВЫХОДНЫЕ ИНТЕРФЕЙСЫ
- СКУД Parsec;
- Wiegand с программируемой длиной кода от 26 до 58 бит;
- Touch Memory;
- OSDP (на базе интерфейса RS-485).
ИСПОЛНЕНИЕ
Считыватели PNR-QX29 выполнены в корпусе из ударопрочного пластика.
РАССТОЯНИЕ СЧИТЫВАНИЯ
Считыватель обеспечивает расстояние считывания от 20 до 50 мм в зависимости от типа карты. Приведенная дальность обеспечивается при напряжении питания считывателей 9…16 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (13,56 МГц).
Технические характеристики Parsec PNR-QX29
Материал корпуса
Ударопрочный пластик
Размеры
150x50x22 мм
Вес брутто/нетто
0,22 кг / 0,13 кг
Рабочая температура
0.+55 °C
Относительная влажность
0…90%
Без конденсата
Напряжение питания
9 — 16 В
Постоянный ток
Потребляемый ток
Не более 200 мА
