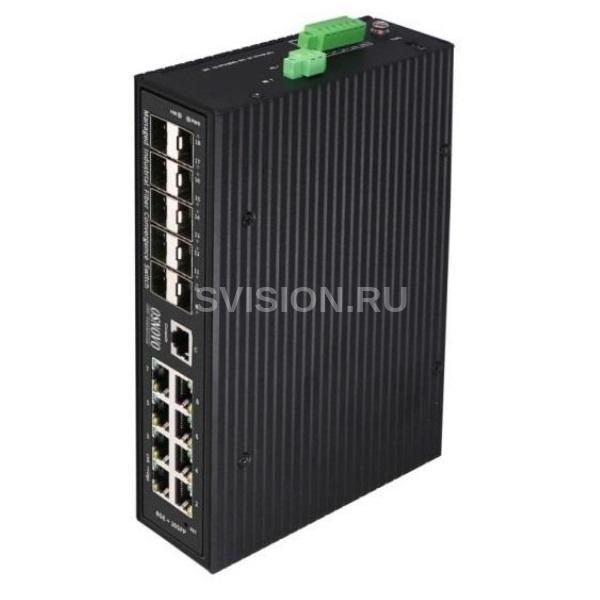

Описание OSNOVO SW-808010/ILS(port 90W,720W)
OSNOVO SW-808010/ILS(port 90W,720W) - Промышленный управляемый (L2+) Ultra PoE коммутатор Gigabit Ethernet на 8GE PoE + 10 GE SFP порта с функцией мониторинга температуры/ влажности/ напряжения. Порты: 8 x GE (10/100/1000Base-T) с PoE BT (до 90W) + 10 x GE SFP (1000Base-X). Уровень управления L2+. Промышленный управляемый (L2+) PoE коммутатор Gigabit Ethernet SW-808010/ILS(port 90W 720W) с функцией мониторинга температуры/влажности/напряжения предназначен для систем промышленного применения и для установки в уличные станции OSNOVO. Отличительной чертой коммутатора является возможность удаленного мониторинга напряжения питания, температуры и влажности окружающей среды. Коммутатор SW-808010/ILS(port 90W 720W) имеет 8 основных портов Gigabit Ethernet (10/100/1000Base-T), каждый из которых соответствует стандартам PoE IEEE 802.3af/at/bt и автоматически определяет подключаемые PoE-устройства. Максимальная мощность PoE на порт равна 90Вт, общая выходная мощность всех портов составляет до 720Вт. Функция PoE может быть отключена или включена для каждого порта в отдельности через WEB интерфейс. Также коммутаторы имеют функцию PoE Alive, автоматически возобновляющую подачу PoE, если подключенное устройство зависло. Кроме того, коммутатор оснащен 10ю Gigabit Ethernet Uplink портами SFP (1000Base-X). В качестве SFP-модулей рекомендуется использовать промышленные модули с расширенным температурным диапазоном (скорость SFP-портов – 100 Мбит/с или 1 Гбит/с – можно настраивать через WEB-интерфейс). Коммутатор SW-808010/ILS(port 90W 720W) оборудован портом Console (RJ-45) для управления через интерфейс RS-232. Данная модель настраивается через WEB-интерфейс и имеет множество функций L2 и L2+ уровня, таких как: VLAN, IGMP snooping, STP, EAPS, QoS и др. Коммутатор SW-808010/ILS(port 90W 720W) может питаться от блоков питания напряжением DC12-57V, обладает возможностью подключения источника резервного питания и функцией оповещения при его отключении (БП в комплект поставки не входит). Коммутатор имеет температурный режим -40…+80 ºС, что позволяет эксплуатировать его в промышленных неотапливаемых помещения или уличных станциях OSNOVO. Особенности оборудования
Описание элементов коммутатора
3 Коммутатор SW-808010/ILS(port 90W 720W) разъемы, кнопки и индикаторы передней панели.
Коммутатор SW-808010/ILS(port 90W 720W) разъемы и кнопки верхней панели.
Назначение разъемов, кнопок и индикаторов коммутатора SW-808010/ILS(port 90W 720W).
Типовая схема подключения коммутатора SW-808010/ILS(port 90W 720W).
Кольцевая схема подключения коммутатора SW-808010/ILS(port 90W 720W).
Комплектация*
- Коммутатор SW-808010/ILS(port 90W 720W) – 1шт.
- Клеммная колодка 6-pin – 1шт.
- Датчик температуры и влажности - 1шт.
- Краткое руководство по эксплуатации –1шт.
- Руководство по эксплуатации на CD – 1шт.
- Упаковка – 1шт.
Технические характеристики OSNOVO SW-808010/ILS(port 90W,720W)
- Артикул: 13747
- Общее кол-во портов: 18
- Кол-во портов FE+PoE: -
- Кол-во портов FE: -
- Кол-во портов GE+PoE: 8
- Кол-во портов GE : -
- Кол-во портов GE (не Combo порты): -
- Кол-во портов SFP : 10
- Кол-во портов Combo GE (RJ45+SFP): -
- Кол-во портов SFP (не Combo порты): 2
- Топологии подключения: Каскад, Кольцо
- Встроенные оптические порты: -
- Параметры оптического порта: -
- Мощность PoE на один порт (макс.): 90
- Суммарная мощность PoE всех портов (макс.): 720
- Функция антизависания Poe-устройств: да
- CCTV (увеличение расстояния передачи до 250м): -
- Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
- Метод подачи PoE: Метод A+B 1/2 4/5(+), 3/6 7/8(-)
- Буфер пакетов: 4.1 МБ
- Таблицы MAC-адресов: 8 К
- Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
- Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с-1488,00 пакетов/с 100 Мбит/c-148,800 пакетов/c 10 Мбит/c-14,880 пакетов/c
- Поддержка jumbo frame: 16 КБ
- Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
- Функциии уровня 2: 802.1Q VLAN IGMP/MLD Snooping DHCP Snooping Internet Protocol Version 6 (IPv6) Port Status Statistics Monitoring Security Rate Limiting Loop Detection Port Mirroring
- Качество обслуживания (QoS): CoS ToS 802.1p WRR SP WFQ
- Безопасность: User Name / Password Protection MAC Based Authentication User port+IP address+MAC address Support ACL (Access control list)
- Управление: да
- Мониторинг температуры, влажности, напряжения: да
- Индикаторы: P1, P2: основное и резервное питание; PWR: индикатор ошибки системы; Link: Ethernet; SFP: SFP-порты; PoE: подача РоЕ; HW: топология «кольцо»
- Реле аварийной сигнализации: DC24V,1A(NO/NC)
- Питание: DC 37-57V
- Энергопотребление (без нагрузки PoE): <20 Вт
- Встроенная грозозащита: 6 кВ
- Охлаждение: Конвекционное (без вентилятора)
- Класс защиты: IP40
- Размеры (ШхВхГ) (мм): 50x208x130
- Способ монтажа: на DIN-рейку, на стену
- Рабочая температура: -40...+80 °С
- Относительная влажность: 5%-95%, без конденсата
- Дополнительно: Поддержка PoE bt (90Вт на порт) Поддержка мониторинга параметров (датчик t, h в комплекте)
