Описание OSNOVO OSP-46VB1

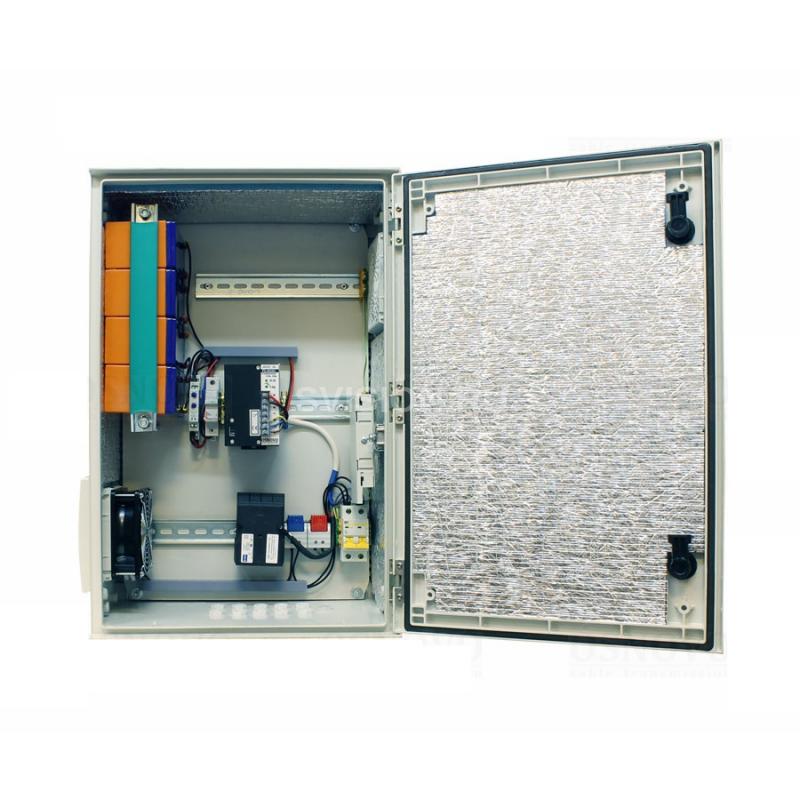

OSNOVO OSP-46VB1 - уличная станция в пластиковом шкафу IP54 с термостабилизацией, системой проточной вентиляции и оптическим кроссом. Радиопрозрачная конструкция. Промышленный БП DC48V(240W), АКБ 48В(7Ач). Защита АКБ от глубокого разряда. Доступное место под установку оборудования на встроенные DIN-рейки: верхняя - 220мм, средняя - 70мм, нижняя - 80мм. Может поставляться со встроенным оборудованием по заказу. Размеры (ШхВхГ): 400x600x230мм. Рабочая температура (температура окружающей среды): -40…+50°С, температура внутри станции 0…+50°С.
Особенности оборудования
Разработаны для использования вне помещений;
Возможность установки любого оборудования (промышленные коммутаторы, медиаконвертеры, передатчики видео по оптике и т.д.) исходя из требований заказчика;
Большое количество типоразмеров шкафов для УC;
Стойкий к ультрафиолету армированный пластиковый корпус с полной радиопрозрачностью
Питание: AC100-240V (автоматический выключатель);
Система обогрева (обогреватель+термостат);
Система проточной вентиляции;
Теплоизоляция шкафа изнутри;
Система резервного питания – набор АКБ;
Защита от перегрузки по току и глубокого разряда АКБ;
Удобное подключение к оптическим линиям связи (оптический кросс);
Светильник для освещения внутреннего пространства уличной станции при регулярном обслуживании – опционально;
Датчик вскрытия двери – опционально;
Защита от нежелательного доступа (замок) - опционально;
Монтаж на стену, на столб - опционально;
Класс защиты: IP66.
Простота и надежность в эксплуатации.
Назначение внутренних компонентов уличной станции с системой обогрева, проточной вентиляции и резервным питанием, на примере модели OS-44VB1
Комплект поставки:
- Уличная станция – 1шт;
- Набор гермовводов – 1шт;
- Ключ от монтажного шкафа (кроме OSP-46VB1) – 1шт;
- Набор для оптического кросса (пигтейл SC – 2шт, КДЗС – 2шт.)
- Фильтр для системы проточной вентиляции – 2шт;
- Заглушка для фильтров системы проточной вентиляции – 2шт;
- Руководство по эксплуатации – 1шт;
- Паспорт изделия – 1шт;
- Упаковка – 1шт
Технические характеристики OSNOVO OSP-46VB1
- Артикул производителя: 12789
- Назначение: Уличная станция (термошкаф)
- Ширина шкафа (мм): 400
- Высота шкафа (мм): 600
- Размеры (глубина) (мм): 230
- Материал корпуса и монтажной пластины: пластик
- Класс защиты (IP): IP54
- Класс защиты (IK): -
- Оптический кросс:
- Размеры: 183x113x22мм
- Модуль на 2 оптических порта SC
- Ложемент для 8 КДЗС
- Пигтейл оптический одномодовый SC 0,9мм 1,5м
- Температура внутри уличной станции: 0...+50 °С
- Рабочая температура (температура окружающей среды): -40...+50 °С
- Термостабилизация: да
- Резервное питание (АКБ): да
- Теплоизоляция: да
- Система проточной вентиляции: да
- Система "тёплого пуска" (предварительный прогрев): -
- Защита от перегрузки и КЗ: Автоматический выключатель 2P на 220V, 10A
- Дополнительно: Доступное место под установку оборудования на встроенные DIN-рейки: верхняя - 220мм, средняя - 70мм, нижняя - 80мм.
