OSNOVO Midspan-1/903G(Booster)

Описание OSNOVO Midspan-1/903G(Booster)

Промышленные гигабитные PoE-инжекторы Midspan-1/903G, Midspan-1/903G(Booster) предназначены для подачи питания на сетевое устройство по кабелю «витой пары». При этом питание и данные передаются по сетевому кабелю одновременно (технология PoE). Инжекторы оснащены 2 портами Gigabit Ethernet (входной и выходной с РоЕ). К выходному порту каждого из инжекторов может быть подключено РоЕ устройство мощностью до 90 Вт. Midspan-1/903G, Midspan-1/903G(Booster) соответствуют стандартам PoE IEEE 802.3af/at/bt (PoE++) и автоматически определяют подключенные РоЕ устройства. Инжектор Midspan-1/903G работает с промышленными блоками питания c выходным напряжением DC50-57V. Инжектор Midspan-1/903G(Booster) имеет встроенный преобразователь напряжения и может работать с БП с более широким диапазоном выходного напряжения DC12-57V (БП в комплект поставки не входят). Инжекторы Midspan-1/903G, Midspan-1/903G(Booster) подойдут при необходимости обеспечить питанием сетевое устройство большой мощности, если нет возможности проложить дополнительную линию питания. Особенности оборудования

• Соответствие стандартам IEEE 802.3 af/at PoE++/BT, автоматическое определение подключаемых РоЕ-устройств;
• Максимальная мощность РоЕ – 90Вт;
• Индикация относительного уровня нагрузки РоЕ;
• Диапазон входного напряжения DC12 – 57V;
• Встроенная грозозащита 6 кВ (8/20мс);
• Защита от перегрузки по току;
• Монтаж на DIN-рейку, на плоскую поверхность;
• Разработаны для использования в промышленной среде;
• Температурный режим: -40…+80ºС.

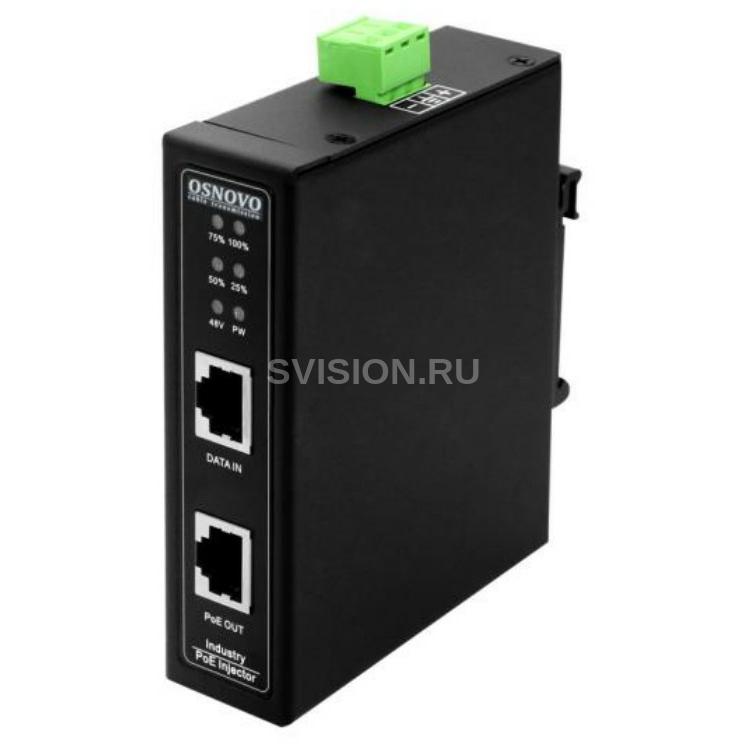

  Инжекторы Midspan-1/903G, Midspan-1/903G(Booster) внешний вид







  Разъемы и индикаторы инжекторов Midspan-1/903G, Midspan-1/903G(Booster).







  Назначение разъемов и индикаторов инжекторов Midspan-1/903G, Midspan-1/903G(Booster).







  Типовая схема подключения инжекторов на примере Midspan-1/903G







  Комплектация

  1. Инжектор Midspan-1/903G (Midspan-1/903G(Booster)) – 1шт.
  2. Инструкция по эксплуатации –1шт.
  3. Упаковка – 1шт.

Технические характеристики OSNOVO Midspan-1/903G(Booster)

• Артикул: 14003
• Назначение: Инжектор
• Исполнение: Промышленный, на DIN-рейку
• Скорость передачи данных: 10/100/1000 Мбит/с
• Кол-во портов PoE: 1
• Web управление: -
• Стандарты PoE: IEEE 802.3af/at/bt
• Напряжение PoE: Выход: DC 52-57V
• Мощность на порт (макс.) (Вт): 90
• Суммарная выходная мощность (Вт): 90
• Питание инжектора: DC 12-56V
• Выход питания сплиттера: -
• Подключение: RJ-45 (Ethernet)х1; RJ-45 (Ethernet+PoE)х1; Клемм.колодка 3pin (Питание)x1.
• Совместимые устройства: Оборудование стандартов IEEE 802.3af/at/bt.
• Рабочая температура: -40...+80°С
• Размеры (ШхВхГ) (мм): 30x105x89
• Дополнительно: Встроенный преобразователь напряжения Индикация нагрузки PoE в процентах
• Метод подачи PoE: A+B
• Проводники для подачи PoE: Выход: A+B (1,2,4,5(+) 3,6,7,8(-))
