ORIGO OWR1230ACF/A1A

Описание ORIGO OWR1230ACF/A1A

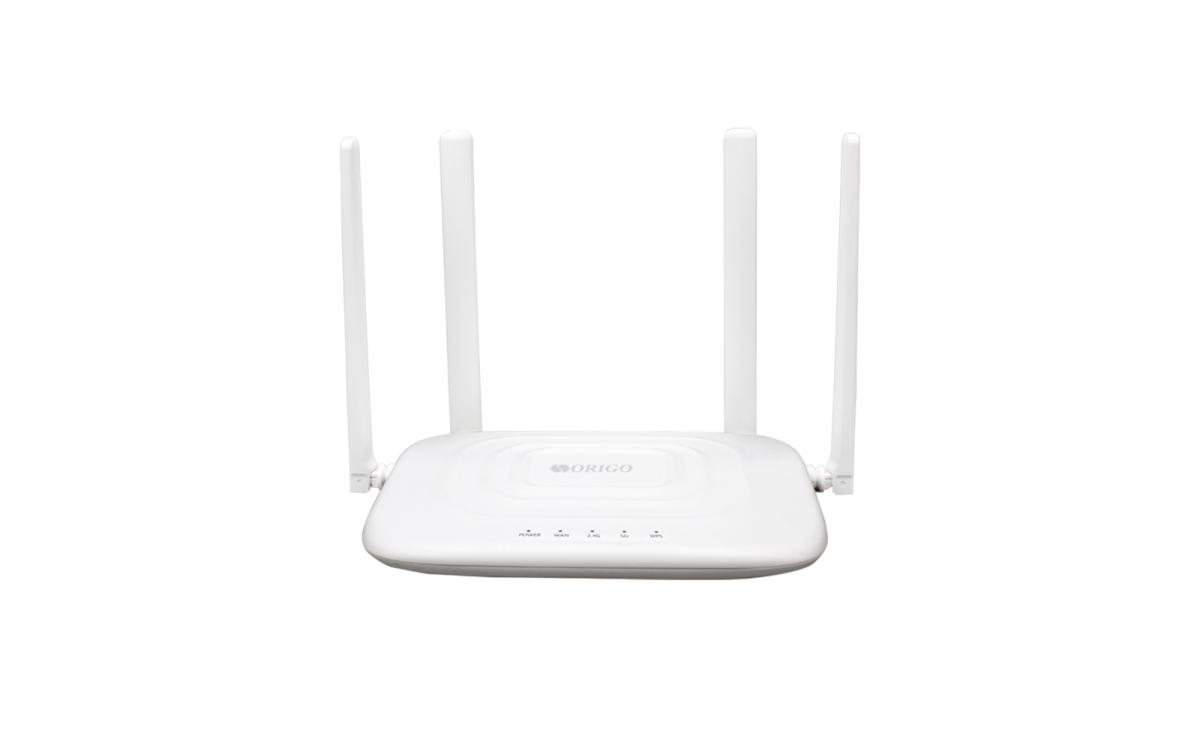

Беспроводной маршрутизатор ORIGO OWR1230ACF предназначен для организации домашних сетей с бесперебойным доступом в интернет на тарифах до 100 Мбит/с, двухдиапазонным Wi-Fi стандарта 802.11aс, поддержкой IPTV и видеосервисов в HD и Full HD-качестве.

Функция Multi-WAN позволяет настроить несколько WAN-портов и подключиться к разным интернет-провайдерам. В случае отказа основного соединения маршрутизатор автоматически перейдет на резервное.

Wi-Fi работает в двух диапазонах частот – со скоростью до 867 Мбит/с в 5 ГГц и до 300 Мбит/с в 2,4 ГГц. Технологии MU-MIMO и TX Beamforming помогут улучшить производительность в условиях множества одновременных подключений и сформировать качественное покрытие с направленным в сторону каждого клиента сигналом Wi-Fi.

Режим точки доступа позволит использовать OWR1230ACF для расширения существующей беспроводной сети, а поддержка стандартов 802.11k/v обеспечит высокое качество Wi-Fi-подключения при перемещении мобильных клиентов от одной точки доступа до другой.

Технические характеристики ORIGO OWR1230ACF/A1A

Аппаратное обеспечение

Процессор

• MT7628DAN (580 МГц)

Оперативная память

• 64 МБ, DDR3, встроенная в процессор

Flash-память

• 16 МБ, SPI

Порты

• 1 порт WAN 10/100Base-TX

• 3 порта LAN 10/100Base-TX

Индикаторы

• Питание

• WAN

• 2.4GHz Wi-Fi

• 5 GHz Wi-Fi

• WPS

Кнопки

• Кнопка ON/OFF для включения/выключения питания

• Кнопка RESET для возврата к заводским настройкам

• Кнопка WPS для установки беспроводного соединения и включения/выключения беспроводной сети

Антенны

• 4 внешние несъемные всенаправленные антенны 5 дБи

Схема MIMO

• 2 x 2, MU-MIMO

Разъем питания

• Разъем для подключения питания (постоянный ток)

Установка

• Настольная

Параметры Wi-Fi

Стандарты

• IEEE 802.11ac/n/g/b/a

• IEEE 802.11k/v

Диапазоны частот

• 2400 ~ 2483,5 МГц

• 5150 ~ 5350 МГц

• 5650 ~ 5850 МГц

Скорость беспроводного соединения

• 2,4 ГГц

- 11n: до 300 Мбит/с

- 11g: до 54 Мбит/с

- 11b: до 11 Мбит/с

• 5 ГГц

- 11ac: до 867 Мбит/с

- 11n: до 300 Мбит/с

- 11a: до 54 Мбит/с

Безопасность беспроводного соединения

• WEP

• WPA/WPA2 (Personal/Enterprise)

• МАС-фильтр

• WPS (PBC/PIN)

Дополнительные функции

• WMM (Wi-Fi QoS)

• Информация о подключенных Wi-Fi-клиентах

• Расширенные настройки

• Гостевая Wi-Fi-сеть / поддержка MBSSID

• Периодическое сканирование каналов, автоматический переход на более свободный канал

• Поддержка TX Beamforming для диапазона 5 ГГц

• Автоматическое согласование ширины канала с условиями окружающей среды (20/40 Coexistence)

• Поддержка технологии STBC

Выходная мощность передатчика

• Не более 20 дБм (100 мВт)

Чувствительность приемника

• 2,4 ГГц

- 11b (11 Мбит/с): -90 дБм

- 11g (54 Мбит/с): -80 дБм

- 11n (HT20_MCS0): -92 дБм

- 11n (HT20_MCS7): -76 дБм

- 11n (HT40_MCS0): -90 дБм

- 11n (HT40_MCS7): -71 дБм

• 5 ГГц

- 11a: -77 дБм

- 11n (HT20_MCS0): -92 дБм

- 11n (HT20_MCS7): -75 дБм

- 11n (HT40_MCS0): -88 дБм

- 11n (HT40_MCS7): -70 дБм

- 11ac (VHT20_MCS0): -93 дБм

- 11ac (VHT20_MCS8): -69 дБм

- 11ac (VHT40_MCS0): -92 дБм

- 11ac (VHT40_MCS9): -70 дБм

- 11ac (VHT80_MCS0): -88 дБм

- 11ac (VHT80_MCS9): -68 дБм

Схемы модуляции

• 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM

• 802.11b: DQPSK, DBPSK, DSSS, CCK

• 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM

• 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM

• 802.11ac: BPSK, QPSK, 16QAM, 64QAM, до 256QAM с OFDM

Программное обеспечение

Режимы работы

• Маршрутизатор

• Точка доступа

• Клиент Wi-Fi

• Повторитель Wi-Fi

• Повторитель WISP

Типы подключения WAN

• PPPoE

• IPv6 PPPoE

• PPPoE Dual Stack

• Статический IPv4 / Динамический IPv4

• Статический IPv6 / Динамический IPv6

• PPPoE + Статический IP (PPPoE Dual Access)

• PPPoE + Динамический IP (PPPoE Dual Access)

• PPTP/L2TP + Статический IP

• PPTP/L2TP + Динамический IP

Сетевые функции

• DHCP-сервер/relay

• Расширенная настройка встроенного DHCP-сервера

• Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6

• Автоматическое получение LAN IP-адреса (в режимах точка доступа, повторитель, клиент)

• DNS relay

• Dynamic DNS

• Статическая IPv4/IPv6-маршрутизация

• IGMP Proxy

• Поддержка UPnP

• Поддержка VLAN

• Поддержка функции ping со стороны внешней сети (WAN ping respond)

• Поддержка механизма SIP ALG

• Поддержка RTSP

• Резервирование WAN

• Преобразование LAN/WAN

• Поддержка нескольких WAN-портов

• Настройка скорости, режима дуплекса и функции управления потоком (flow control) в режиме автоматического согласования / Ручная настройка скорости и режима дуплекса для каждого Ethernet-порта

• Встроенное приложение UDPXY

Межсетевой экран

• Преобразование сетевых адресов (NAT)

• Контроль состояния соединений (SPI)

• IPv4/IPv6-фильтр

• MAC-фильтр

• URL-фильтр

• Функция блокировки рекламы

• DMZ-зона

• Виртуальные серверы

VPN

• IPsec/PPTP/L2TP/PPPoE pass-through

Управление и мониторинг

• Локальный и удаленный доступ к настройкам по SSH/TELNET/WEB (HTTP/HTTPS)

• Web-интерфейс настройки и управления на нескольких языках

• Уведомление о проблемах с подключением и автоматическое перенаправление к настройкам

• Обновление ПО маршрутизатора через web-интерфейс

• Автоматическое уведомление о наличии новой версии ПО

• Сохранение и загрузка конфигурации

• Возможность передачи журнала событий на удаленный сервер

• Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени

• Утилита ping

• Утилита traceroute

• Клиент TR-069

• SNMP-агент

• Расписания для правил и настроек межсетевого экрана, автоматической перезагрузки, включения/выключения беспроводной сети и Wi-Fi-фильтра

• Автоматическая загрузка файла конфигурации с сервера провайдера (Auto Provision)

• Настройка действия для аппаратных кнопок

Условия эксплуатации

Питание

• Выход: 12 В постоянного тока; 1 А

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -10 до 70 °C

Влажность

• При эксплуатации: от 10% до 90%

• При хранении: от 5% до 90%

Комплектация

Комплект поставки

• Маршрутизатор OWR1230ACF

• Адаптер питания

• Ethernet-кабель

• Краткое руководство по установке
