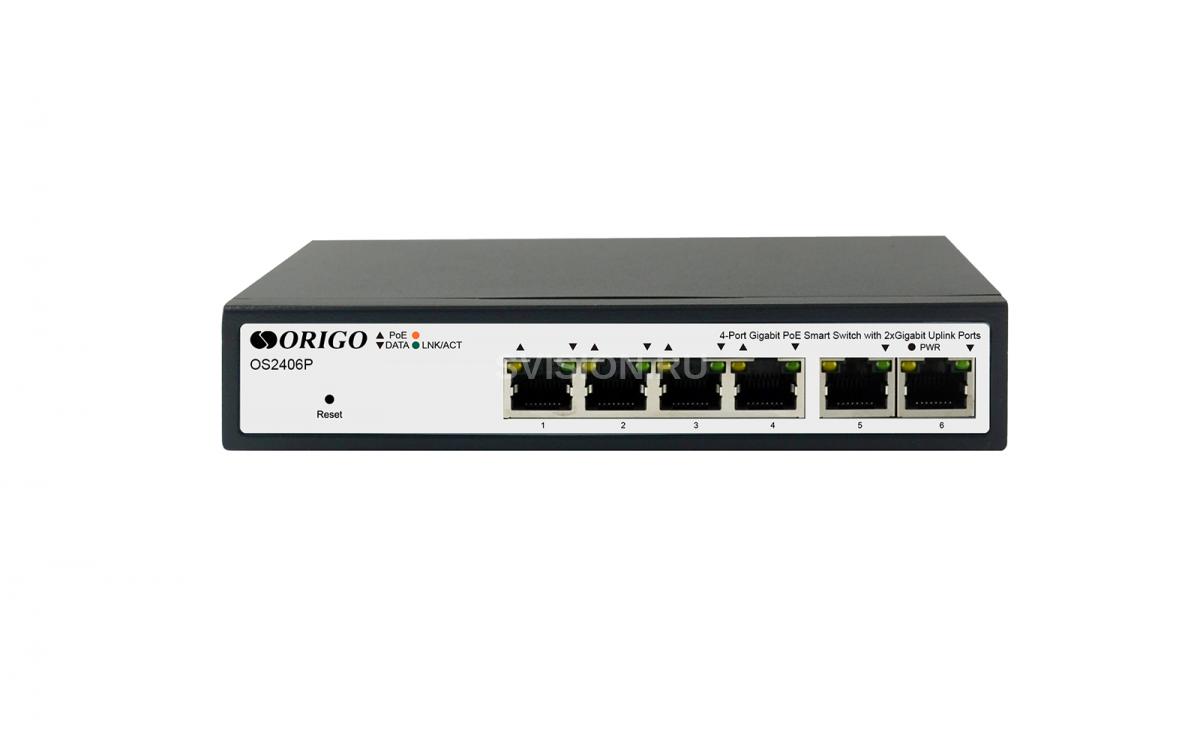

ORIGO OS2406P/60W/A1A

Описание ORIGO OS2406P/60W/A1A

Коммутатор ORIGO OS2406P/60W рекомендован для применения на предприятиях малого и среднего бизнеса, розничной торговле, бюджетных организациях и учебных заведениях, которым требуется надежное и простое в эксплуатации гигабитное решение c функциями Web-управления для подключения рабочих мест и организации удаленного питания камер видеонаблюдения, беспроводных точек доступа, IP-телефонов и прочего PoE-оборудования.

Порты 1 – 4 поддерживают стандарты IEEE 802.3аf/at PoE с возможностью подачи питания до 30 Вт на порт при максимальном PoE-бюджете 60 Вт. Функция PD Alive позволяет отслеживать доступность подключенных PoE-устройств и при необходимости перезапускать зависшее оборудование.

OS2406P/60W поддерживает разделение трафика с помощью 802.1Q VLAN, обнаружение петель Loopback Detection, зеркалирование портов, DHCP Snooping и QoS для приоритетной передачи чувствительного к задержкам трафика. Функция защиты от сетевого шторма ограничивает объем широковещательного, многоадресного или неизвестного одноадресного трафика, блокирует или отбрасывает пакеты, попадающие под действие данного ограничения, и предотвращает перегрузку сети. Функция диагностики кабеля позволяет определить состояние витой пары и тип неисправности кабеля.

Технические характеристики ORIGO OS2406P/60W/A1A

Аппаратное обеспечение

Процессор и память

• Процессор: RTL8382L

• Flash-память: 16 МБ

Порты

• 4 порта 10/100/1000Base-T (RJ-45) с поддержкой PoE

• 2 порта 10/100/1000Base-T (RJ-45)

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3af PoE

• IEEE 802.3at PoE

• IEEE 802.1Q (VLAN)

• IEEE 802.1p (QoS)

• IEEE 802.3x (Управление потоком)

• Автоматическое согласование скорости и режима дуплекса

• Автоматическое определение MDI/MDIX на всех медных портах

Индикаторы

• Power

  - Горит – питание включено

  - Не горит – питание выключено

• Link/Act (для портов 1 – 6)

  - Горит постоянно – устройство подключено

  - Мигает – передача данных

  - Не горит – соединение не установлено

• PoE (для портов 1 – 4)

  - Горит постоянно – PoE-устройство подключено

  - Мигает – значение выходной мощности на PoE-порту отклоняется от нормы

  - Не горит – PoE-устройство не подключено

Кнопки

• Reset

Система вентиляции

• Пассивная

Питание

• Разъем для подключения питания (переменный ток)

Корпус

• Металл

Установка

• На стол

• На стену

Производительность

Коммутационная матрица

• 12 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 8.93 Mpps

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8К записей

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 9216 байт

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1 – 4

Макс. бюджет на порт

• 30 Вт

Бюджет мощности PoE

• 60 Вт

Управление и мониторинг

• PD Alive: мониторинг и автоматическая перезагрузка питаемых по PoE устройств в случае их зависания

Программное обеспечение

Функции уровня 2

• Управление потоком 802.3x

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/исходящего трафика

• Loopback Detection

• Диагностика кабеля

Многоадресная рассылка уровня 2

• IGMP Snooping

  - IGMP v1/v2

  - Поддержка 10 групп

VLAN

• 802.1Q tagged VLAN

QoS

• 802.1p

• 8 очередей на порт

• DSCP

• Механизм обработки очередей:

  - Strict Priority

  - Weighted Round Robin (WRR)

• Управление полосой пропускания

  - На основе порта

Безопасность

• Статические MAC-адреса

• Защита от сетевого шторма

• Сегментация трафика

• DHCP Snooping

Управление

• Web-интерфейс

Физические параметры

Размеры устройства (Д x Ш x В)

• 168 x 94 x 32 мм

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

MTBF (часы)

• 50 000

Грозозащита

• до 4 кВ в обычном режиме

• до 2 кВ в дифференциальном режиме

Защита от электростатического разряда

• до 6 кВ при контактном разряде

• до 8 кВ при воздушном разряде

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

• Коммутатор OS2406P/60W

• Кабель питания

• Краткое руководство по установке
