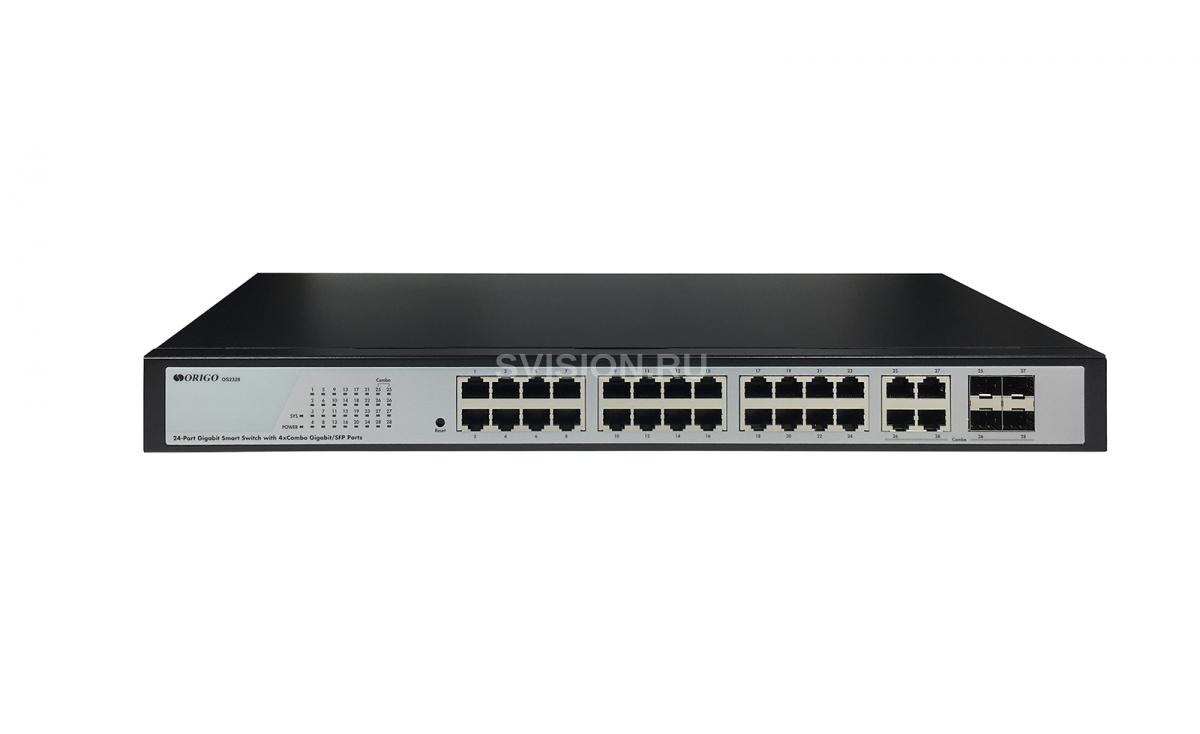

ORIGO OS2328/A1A

Описание ORIGO OS2328/A1A

Коммутатор ORIGO OS2328 рекомендован для применения на предприятиях малого и среднего бизнеса, розничной торговле, бюджетных организациях и учебных заведениях, которым требуется надежное и простое в эксплуатации гигабитное решение уровня доступа с функциями Web-управления, обеспечения безопасности, качества обслуживания и сегментации сети.

OS2328 поддерживает разделение трафика с помощью 802.1Q VLAN, функции Voice VLAN и Auto Surveillance VLAN, аутентификацию 802.1X на основе порта/узла, обнаружение петель Loopback Detection и резервирование соединений с помощью протоколов STP/RSTP. Функция диагностики кабеля позволит определить состояние витой пары и тип неисправности кабеля.

Технические характеристики ORIGO OS2328/A1A

Аппаратное обеспечение



Процессор и память

• Процессор: EN8853C

• Flash-память: 16 МБ



Порты

• 24 порта 10/100/1000Base-T c разъемом RJ-45

• 4 комбо-порта 100/1000Base-T/SFP



Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.1Q (VLAN)

• IEEE 802.1p (QoS)

• IEEE 802.3x (Управление потоком)

• Автоматическое согласование скорости и режима дуплекса

• Автоматическое определение MDI/MDIX на всех медных портах



Индикаторы

• Power

  - Горит красным – питание включено

  - Не горит – питание выключено

• Link/Act (для портов 1 – 28)

  - Горит зеленым – устройство подключено

  - Мигает зеленым – передача данных

  - Не горит – соединение не установлено

• SYS

  - Мигает – коммутатор работает корректно

  - Не горит – коммутатор загружается или произошел сбой



Разъем питания

• Разъем для подключения питания (переменный ток)



Корпус

• Металл



Установка

• На стол

• В 19” стойку



Производительность



Коммутационная матрица

• 56 Гбит/с



Скорость перенаправления 64-байтных пакетов

• 35.7 Mpps



Метод коммутации

• Store-and-forward



Таблица MAC-адресов

• 8К записей



Буфер пакетов

• 512 КБ



Jumbo-фрейм

• 15 КБ



Программное обеспечение



Функции уровня 2

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/исходящего трафика

• Static Link Aggregation

• Loopback Detection

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

• LLDP

• Диагностика кабеля



Многоадресная рассылка уровня 2

• IGMP Snooping

  - IGMP v1/v2

  - IGMP Snooping Querier

  - Поддержка 64 групп



VLAN

• VLAN на основе портов

• 802.1Q tagged VLAN

• Voice VLAN

• Auto Surveillance VLAN

• Группы VLAN

  - Макс. 32 статические группы VLAN

  - Макс. VID: 1-4094



QoS

• 802.1p

• 8 очередей на порт

• CoS на основе:

  - Порта коммутатора

  - DSCP

  - MAC-адреса

  - Ether type

  - Номера TCP/UDP-порта

  - Класса трафика IPv6

  - Метки потока IPv6

  - Содержимого пакета, определяемого пользователем

• Обработка очередей

  - Strict Priority (SP)

  - Weighted Round Robin (WRR)

  - Weighted Fair Queuing (WFQ)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с мин. шагом 32 Кбит/с)



Безопасность

• Port Security

• Защита от сетевого шторма

• Предотвращение атак DoS

• DHCP Snooping

• SSL

  - Поддержка TLS



AAA

• Аутентификация 802.1X:

  - Управление доступом на основе порта/узла



Управление

• Web-интерфейс

• SNMP v1/v2c

• SNMP Traps

• DHCP Relay

• Поддержка нескольких версий ПО



Физические параметры



Размеры устройства (Д x Ш x В)

• 440 x 180 x 44,5 мм



Условия эксплуатации



Питание

• 100-240 В переменного тока, 50/60 Гц



Потребляемая мощность

• 24 Вт



Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C



Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата



Комплектация



Комплект поставки

• Коммутатор OS2328

• Кабель питания

• Комплект для установки в 19-дюймовую стойку

• Краткое руководство по установке
