ORIGO OS2216/A1A

Описание ORIGO OS2216/A1A

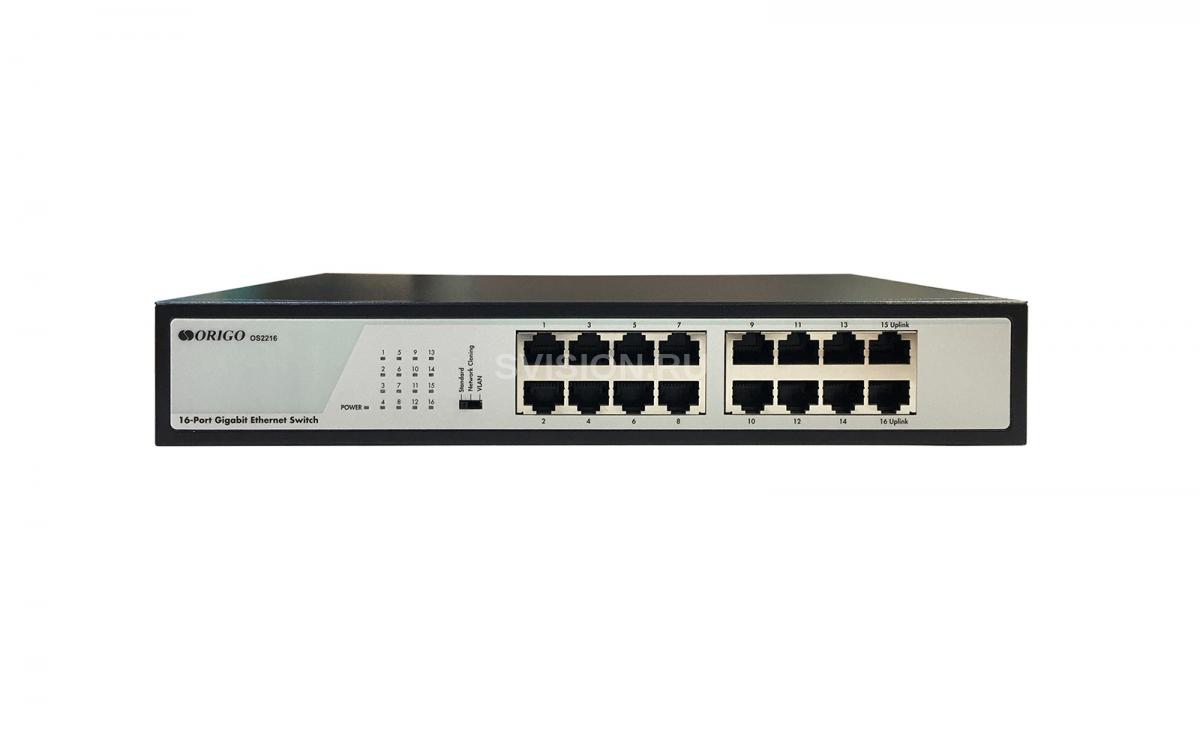

Коммутатор ORIGO OS2216 представляет собой современное гигабитное решение для подключения рабочих групп на предприятиях, в офисах, учебных классах и медицинских учреждениях.

OS2216 оснащен расширенными для неуправляемого коммутатора функциями управления трафиком и обеспечения безопасной работы сети. Весь функционал можно активировать с помощью DIP-переключателя на корпусе.

Режим VLAN позволяет разграничить трафик подключенных устройств и обеспечить безопасность передаваемых данных.

В режиме Network Cloning трафик может передаваться между всеми портами коммутатора, при этом функция управления потоком IEEE 802.3x будет выключена.

Все порты поддерживают функцию MDI/MDIX и автоматически определяют тип подключенного кабеля.

Функция автосогласования позволяет выбрать максимально возможную скорость соединения с подключенным устройством и активировать режим дуплекса.

Коммутатор не требует настройки и готов к работе сразу после подключения питания. Набор для монтажа в 19” стойку входит в комплект поставки.

Технические характеристики ORIGO OS2216/A1A

Аппаратное обеспечение

Порты

• 16 портов 10/100/1000Base-T с разъемом RJ-45

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3x (Управление потоком)

• Автоопределение типа кабеля MDI/MDIX на всех портах

Режимы работы DIP-переключателя

• Standard

  - Передача трафика между всеми портами

  - Управление потоком IEEE 802.3x

• Network Cloning

  - Функция управления потоком IEEE 802.3x выключена на всех портах

• VLAN

  - Изоляция трафика портов 1-14

  - Управление потоком IEEE 802.3x

Индикаторы

• Power

  - Горит зеленым – питание включено

  - Не горит – питание выключено

• Link/Act (на портах 1 – 16)

  - Горит зеленым – устройство подключено

  - Мигает зеленым – передача данных

  - Не горит – соединение не установлено

Разъем питания

• Разъем для подключения питания (переменный ток)

Система вентиляции

• Пассивная

Корпус

• Металл

Установка

• На стол

• В 19” стойку

Производительность

Коммутационная матрица

• 32 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Скорость перенаправления пакетов

• 23.8 Mpps

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 15 байт

Физические параметры

Размеры устройства (Д x Ш x В)

• 270 x 181 x 44 мм

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Потребляемая мощность

• 8,34 Вт

Температура



• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность



• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

• Коммутатор OS2216

• Кабель питания

• Комплект для установки в 19” стойку

• Краткое руководство по установке
