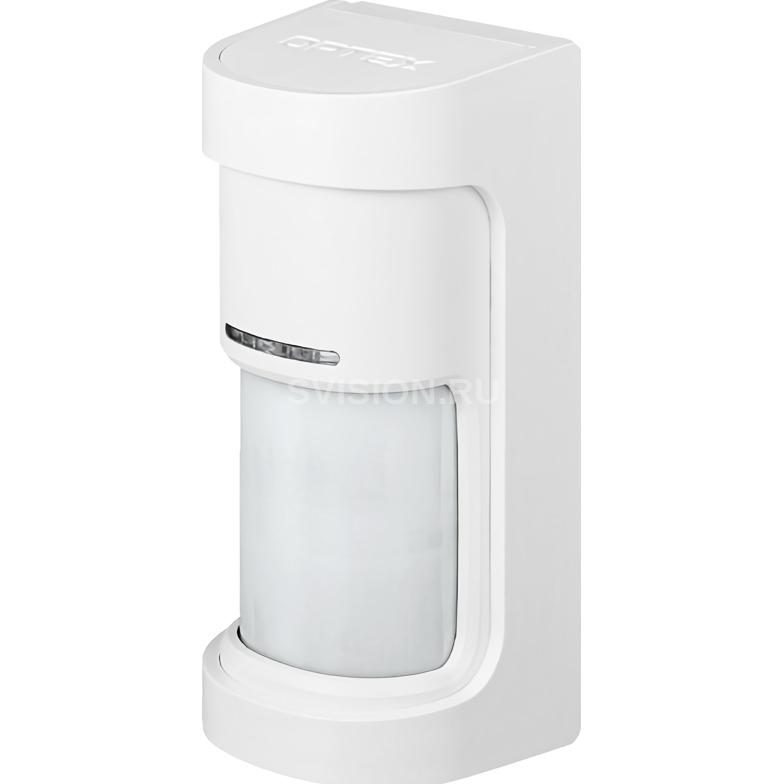

Optex WXS-AM

Описание Optex WXS-AM

WX SHIELD

Панорамные уличные пассивные ИК и комбинированные извещатели

• Запатентованная технология двойного экранирования пироэлемента
• Многоуровневая система обработки сигнала SMDA
• Работа в режиме «И»
• Улучшенная система температурной компенсации
• Цифровая система защиты от маскирования (версии AM)
• Гибкая система настройки зоны детекции

• WXS-AM – стандартная модель (12 м x 180°) с функцией антимаскирования
• WXS-DAM – комбинированная ПИК+СВЧ модель с функцией антимаскирования
• WXS-RAM / WXS-RDAM – беспроводные версии





Многоцелевые уличные извещатели нового поколения серииWXS устанавливаются на стене в центре защищаемого участка и формируют перед собой пано-рамную область обнаружения с углом 180° и дальностью до 12 метров, которая состоит из двух независимых участков по 90° каждый.

Модель WXS-DAM использует одновременно две технологии для детекции нарушителей — пассивную ИК и микроволновую, что сводит к минимуму вероятность ложных тревог, поскольку влияние вызывающих их факторов практически исключается.



РЕЖИМЫ УСТАНОВКИ: СТАНДАРТНЫЙ И ВЫСОКИЙ



Извещатели WXS имеют возможность выбора способа установки — стандартный режим или режим установки на высоте 2 метра, их смена осуществляется при помощи переключателей на рабочем блоке.









Режим высокого монтажа — 2 м используется в таких ситуациях, когда необходимо установить извещатель на нестандартной высоте для дополнительной защиты от вандализма и саботажа.



Аксессуары

PMP-01 Пластина для монтажа на столб WXI-BB Дополнительная монтажная коробка MKP-01 Маскирующие пластины (10 шт.)

Технические характеристики Optex WXS-AM

Модель WXS-AM WXS-DAM Метод детекции ПИК ПИК+СВЧ Область детекции 12 м х 180°, 2 независмых сектора по 90° (правый и левый), 28 зон детекции в каждом (14 по горизонтали, 2 слоя по вертикали) Настройка области детекции изменение дальности 2,5 — 12 м независимо для правого и левого секторов, маскирование части области обнаружения с помощью шторок на рабочем блоке извещателя, маскирование выборочных зон с помощью пластин MKP-01 (5 шт. в комплекте) Настройка СВЧ-зоны нет дальность 9 м / 12 м Установка стандартный режим: высота установки от 0,8 до 1,2 м режим высокого монтажа: высота установки 2 м, фиксированная область обнаружения 9 м х 180°, 56 зон детекции в каждом секторе (14 по горизонтали х 4 по вертикали), дальность СВЧ-зоны 9 или 6 м монтаж на стену, опорный столб в помещении или на улице Защита от маскирования есть есть Индикация состояния красный — прогрев, тревога, маскирование красный — разогрев, тревога (ПИК), маскирование желтый — разогрев, тревога (СВЧ) Чувствительность 2°C при 0,6 м/сек, скорость перемещения объекта от 0,3 до 2 м/сек. Время тревоги длительность тревожного сигнала 2 ± 1 сек. Время разогрева не более 60 сек. (индикатор мигает) Тревожный выход независимый для правой и левой стороны или общий, Н.З. / Н.О., 28 В пост. тока, 0,1 А (макс.) Выход тампера Н.З. 28 В пост. тока, 0,1 А (макс.), срабатывает при снятии крышки или демонтажа основания Дополнительный выход маскирование, Н.З., 28 В пост. тока, 0,1 А (макс.) Питание / потребление 9,5 – 18 В пост. тока / макс. 23 мА 9,5 – 18 В пост. тока / макс. 24 мА Условия эксплуатации рабочая температура от −30 до +60°С, относительная влажность не более 95%, степень защиты IP55 Вес 585 г 625 г

* WXS-RAM, WXS-RDAM — беспроводные модели. Передатчик и аккумулятор не входят в комплект поставки.

Габаритные размеры
