Описание NIKOMAX NMC-KJSD2-AN-MT

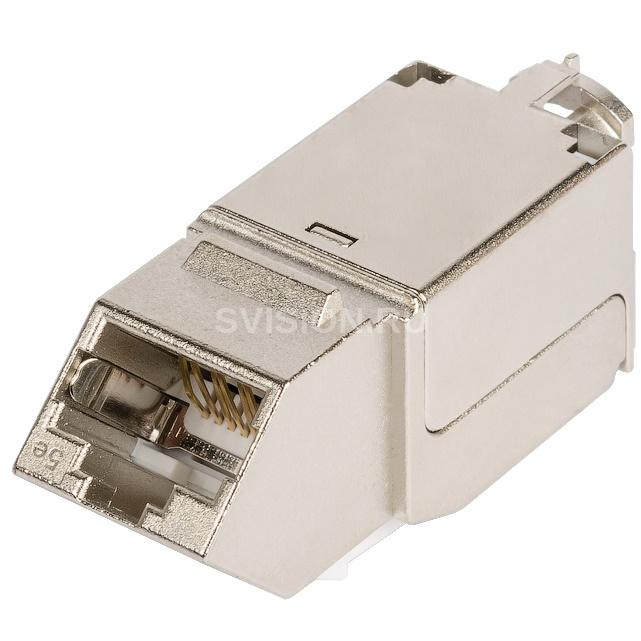

NIKOMAX NMC-KJSD2-AN-MT - модуль серии Fast Termination с угловыми портами, экранированный, категория 5e. Коммутационные модули NIKOMAX с угловыми портами (серия «AN») относятся к системе Fast Termination и спроектированы специально для использования с инструментом для быстрой заделки NMC-FT-TOOL. Разведите кабель на контактах модуля, вставьте его в инструмент и просто сожмите рукоятки. Аккуратная и качественная заделка в одно нажатие! IDC контакты модулей AN также совместимы с обычным ударным инструментом с ножом 110 типа или KRONE. Особенностью модулей серии AN является расположение портов под углом, что, при установке в наборную панель NMC-RP24-BLANK-AN-1U-MT, позволяет удобно выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах. Такое решение не требует установки стандартных кабельных органайзеров, экономя каждый третий юнит шкафу. Модуль NMC-KJSD2-AN-MT (кат.5е) выполнен в литом, полностью экранированном корпусе из цинк-алюминиевого сплава. Экран кабеля заземляется на хвостовик на верхней крышке модуля и снизу дополнительно прижимается клипсой, обеспечивающей полный электрический контакт с корпусом. Конструкция закрепляется при помощи нейлоновой стяжки. На хвостовике также имеется крепление для заземляющего провода. Ключевые особенностиТехнические характеристики NIKOMAX NMC-KJSD2-AN-MT
- Категория: 5e
- Полоса пропускания, МГц: 100
- Формат: Keystone
- Исполнение: Полностью экранированное
- Тип разъёмов: RJ45/8P8C
- Материал контактов в разъме: Фосфористая бронза
- Материал покрытия контактов: Золото (50 мкд) поверх никеля (100 мкд)
- Количество подключений шнуров: Не менее 750-ти
- Тип IDC контактов (заделка): Устройство для быстрой заделки FT-TOOL или ножи 110/KRON
- Схема разводки: T568A/B
- Допустимый диаметр проводников: ~24-22 AWG (0,50-0,65 мм)
- Материал IDC контактов: Фосфористая бронза
- Материал покрытия IDC контактов: Олово (100 мкд)
- Материал корпуса: Цинк-алюминиевый сплав
- Материал пластика: Высокопрочный, негорючий, соответствует UL94V-0
- Цвет: Металлик (никель)
- Монтаж: Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем
- Габариты (ШхВхГ), мм: 17х19х40
- Предельно выдерживаемая нагрузка: До 1000 В, 60 Гц в течение 1 минуты
- Сопротивление изоляции: Не менее 500 МОм (при постоянном напряжении 100 В)
- Предельно выдерживаемая нагрузка: До 1000 В, 60 Гц в течение 1 минуты
- Контактное сопротивление, мкОм: Не более 20
- Контактное сопротивление IDC, мкОм: Не более 2,5
- Соответствие стандартам: Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Диапазоны температур: Хранение от -40 до +70 °C Монтаж от 0 до +50 °C Эксплуатация от -10 до +60 °C
- Упаковка: Индивидуальная – Полиэтиленовый пакет
- Гарантия: 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
