NIKOMAX NMC 9555L-IY

Описание NIKOMAX NMC 9555L-IY

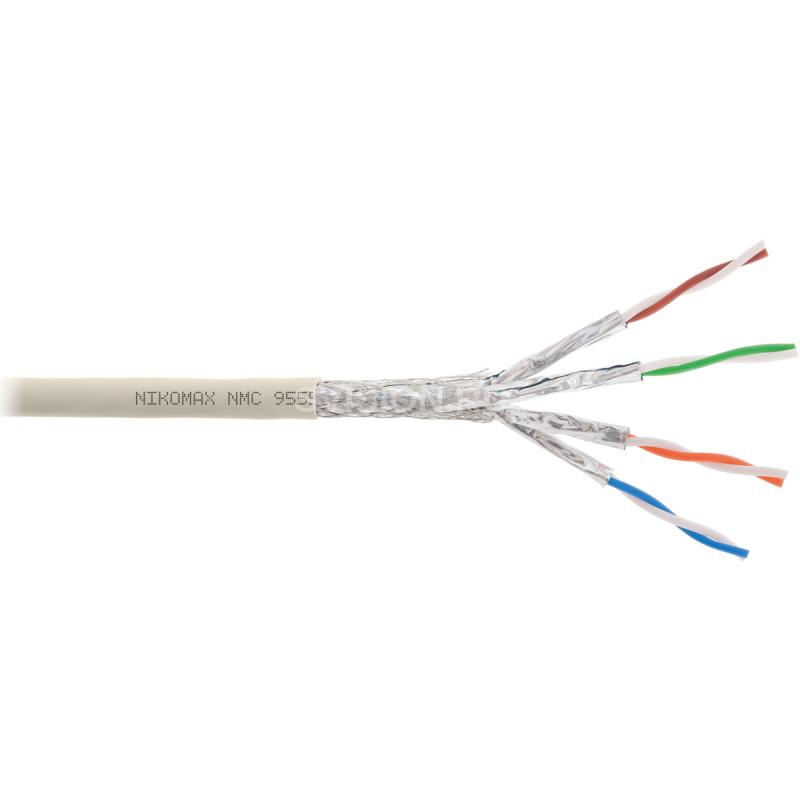

Кабель NMC 9555L-IY выполнен в экранированном исполнении S/FTP, соответствует категории 6A и предназначен для внутренней прокладки. Внешняя оболочка выполнена из не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения, полимерного материала в исполнении нг(A)-LSLTx.

Технические характеристики NIKOMAX NMC 9555L-IY

Категория 6a Полоса пропускания, МГц 500 Тип S/FTP Количество пар 4 Тип проводников Одножильный Диаметр проводников, AWG 23 AWG (0,58 ± 0,005) Толщина изоляции проводников, мм 0,38 ± 0,02 Внешний диаметр изоляции проводников, мм 1,35 ± 0,05 Применение Для внутренней прокладки Толщина оболочки, мм 0,55 ± 0,05 Внешний диаметр оболочки, мм 7,8 ± 0,5 Цвет оболочки Светло-серый Материал проводников Электротехническая медь Материал изоляции проводников Вспененный полиэтилен (PE foam) Материал внешней оболочки Полимерный материал Материал индивидуального экрана Полиэфирная алюминиевая фольга (100% площадь покрытия) Материал общего экрана Оплетка из луженой медной проволоки (40% п/п) Диапазон частот, МГц 1-500 Волновое сопротивление, Ом 100 ± 15 Погонное сопротивление (DC), Ом/км ≤ 95 Номинальное напряжение (В) 50 Скорость распространения сигнала (NVP) 0,74 ± 0,1 Сопротивление изоляции (500) В, MΩ*км ≥ 5000 Электрическая прочность диэлектрика, кВ/мин 1 Емкостная асимметрия, пФ/км ≤ 1600 Взаимная емкость, нФ/км ≤ 56 Омическая асимметрия ≤ 5% Затухание сигнала, дБ ≥ 45,3 Разброс задержки распространения, нс/100м ≤ 45 Погонная масса, кг/км 57,8 ± 0,5 Радиус изгиба при прокладке Не менее 8-ми диаметров кабеля Радиус изгиба при эксплуатации Не менее 4-х диаметров кабеля Допустимое растягивающее усилие, H Не более 100 Диапазон температур хранения, °C От -20 до +60 Диапазон температур прокладки, °C От 0 до +50 Диапазон температур эксплуатации, °C От -20 до +60 Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive Соответствие стандартам ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568 Гарантия Компонентная – 15 лет. 25 лет – в составе сертифицированной СКС NIKOMAX Тип упаковки Фанерный барабан Длина кабеля в упаковке, м 500
