Описание NIKOMAX NMC 9200C-OR

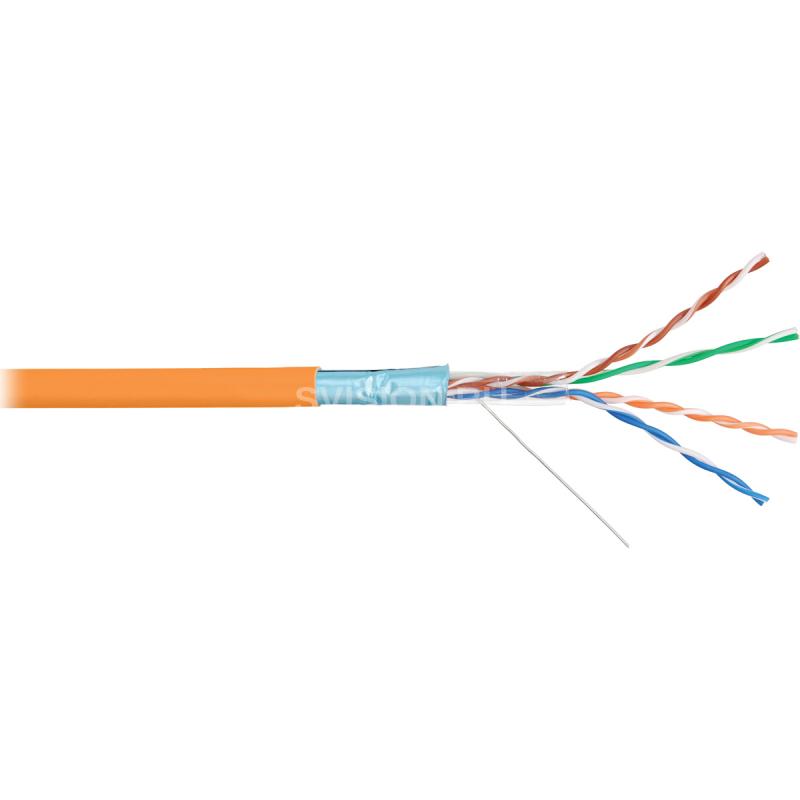

Кабели NIKOLAN 9-й серии подойдут для проектов с повышенными требованиями к производительности и долговечности кабельной инфраструктуры и применяются для построения сертифицированных СКС NIKOMAX со сроком гарантии до 25-ти лет. Высочайшее качество изготовления гарантирует превосходство характеристик над самыми жесткими мировыми стандартами. Вся продукция 9-й серии поставляется на барабанах, гарантирующих сохранность при транспортировке, постоянство характеристик и удобство работы. Кабель NKL 9200C-OR выполнен в экранированном исполнении F/UTP, соответствует категории 5e и предназначен для внутренней прокладки. Внешняя оболочка изготавливается из неподдерживающего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HFLTx.
Технические характеристики NIKOMAX NMC 9200C-OR
Категория
5e
Полоса пропускания, МГц
100
Тип
F/UTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
24 AWG (0,511 ± 0,01)
Диаметр дренажного провода, мм
26 AWG (0,45 ± 0,01)
Толщина изоляции проводников, мм
0,25 ± 0,02
Внешний диаметр изоляции проводников, мм
1,02 ± 0,05
Применение
Для внутренней прокладки
Толщина оболочки, мм
0,6 ± 0,05
Внешний диаметр оболочки, мм
6,2 ± 0,3
Цвет оболочки
Оранжевый
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Компаунд, не содержащий галогенов (LSZH)
Защитная плёнка
Полиэстер
Материал дренажного провода
Луженая медь
Материал общего экрана
Полиэфирная алюминиевая фольга (100% площадь покрытия)
Диапазон частот, МГц
1-100
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
≤ 93,8
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,69 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 22
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
41 ± 0,5
Радиус изгиба при прокладке
Не менее 10-ти диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 8-ми диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От -20 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От -20 до +60
Гарантия
Компонентная – 15 лет. 25 лет – в составе сертифицированной СКС NIKOMAX
Тип упаковки
Пластиковый барабан в картонной коробке
Длина кабеля в упаковке, м
305
