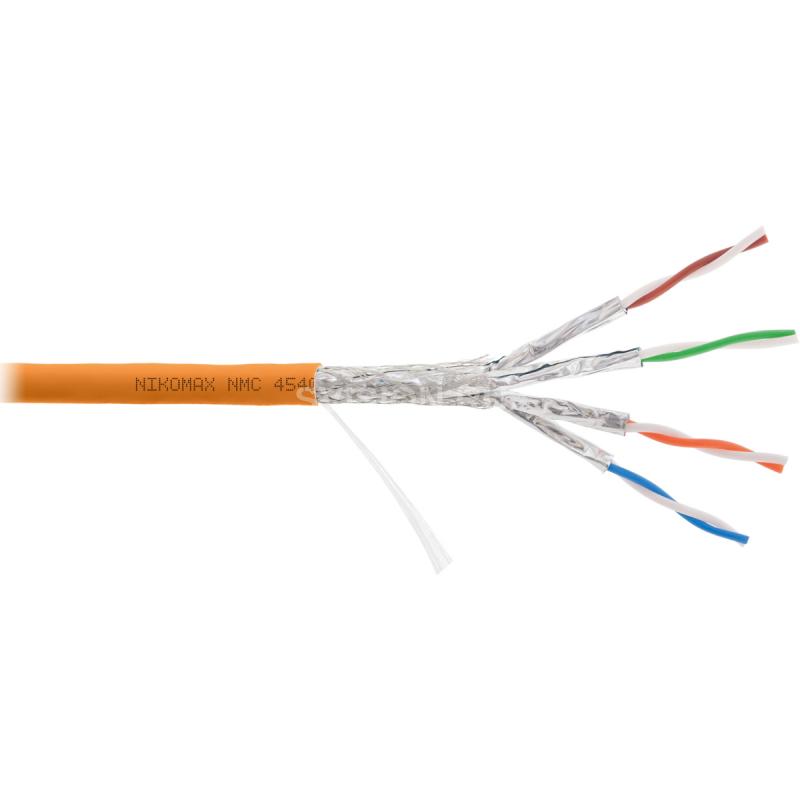

NIKOMAX NMC 4540C-OR

Описание NIKOMAX NMC 4540C-OR

4-я серия включает в себя экранированные и неэкранированные кабели категорий 5, 5e, 6, 6A, 7 и 7A для внешней и внутренней прокладки и обладают великолепными характеристиками. А широкий модельный ряд позволяет решить любые задачи, связанные с построением сетей передачи данных. Поставляются в картонных коробках «easypull box» с увеличенным диаметром сопла для отмотки кабеля и на фанерных барабанах. Подходят для построения сертифицированных СКС NIKOMAX с системной поддержкой на срок до 15-ти лет Кабель NKL 4540C-OR выполнен в экранированном исполнении S/FTP, соответствует категории 6 и предназначен для внутренней прокладки. Внешняя оболочка изготавливается из неподдерживающего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HFLTx. Поставляется на барабанах, гарантирующих сохранность при транспортировке, постоянство характеристик и удобство работы при монтаже.

Технические характеристики NIKOMAX NMC 4540C-OR

Категория 6 Полоса пропускания, МГц 250 Тип S/FTP Количество пар 4 Тип проводников Одножильный Диаметр проводников, AWG 23 AWG (0,560 ± 0,01) Толщина изоляции проводников, мм 0,386 ± 0,03 Внешний диаметр изоляции проводников, мм 1,33 ± 0,05 Применение Для внутренней прокладки Толщина оболочки, мм 0,55 ± 0,05 Внешний диаметр оболочки, мм 7,5 ± 0,4 Цвет оболочки Оранжевый Материал проводников Электротехническая медь Материал изоляции проводников Полиэтилен высокой плотности (HDPE) Материал внешней оболочки Полимерный материал Материал индивидуального экрана Полиэфирная алюминиевая фольга (100% площадь покрытия) Материал общего экрана Оплетка из луженой медной проволоки (25% п/п) Диапазон частот, МГц 1-250 Волновое сопротивление, Ом 100 ± 15 Погонное сопротивление (DC), Ом/км ≤ 95 Номинальное напряжение (В) 50 Скорость распространения сигнала (NVP) 0,62 ± 0,1 Разрывная нить Есть Сопротивление изоляции (500) В, MΩ*км ≥ 5000 Электрическая прочность диэлектрика, кВ/мин 1 Емкостная асимметрия, пФ/км ≤ 1600 Взаимная емкость, нФ/км ≤ 56 Омическая асимметрия ≤ 5% Затухание сигнала, дБ ≥ 33 Разброс задержки распространения, нс/100м ≤ 45 Погонная масса, кг/км 53,5 ± 0,5 Радиус изгиба при прокладке Не менее 10-ти диаметров кабеля Радиус изгиба при эксплуатации Не менее 8-ми диаметров кабеля Допустимое растягивающее усилие, H Не более 110 Диапазон температур хранения, °C От -20 до +60 Диапазон температур прокладки, °C От 0 до +50 Диапазон температур эксплуатации, °C От -20 до +60 Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive Соответствие стандартам ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568 Гарантия Компонентная – 5 лет. 15 лет – в составе сертифицированной СКС NIKOMAX Тип упаковки Фанерный барабан Длина кабеля в упаковке, м 305
