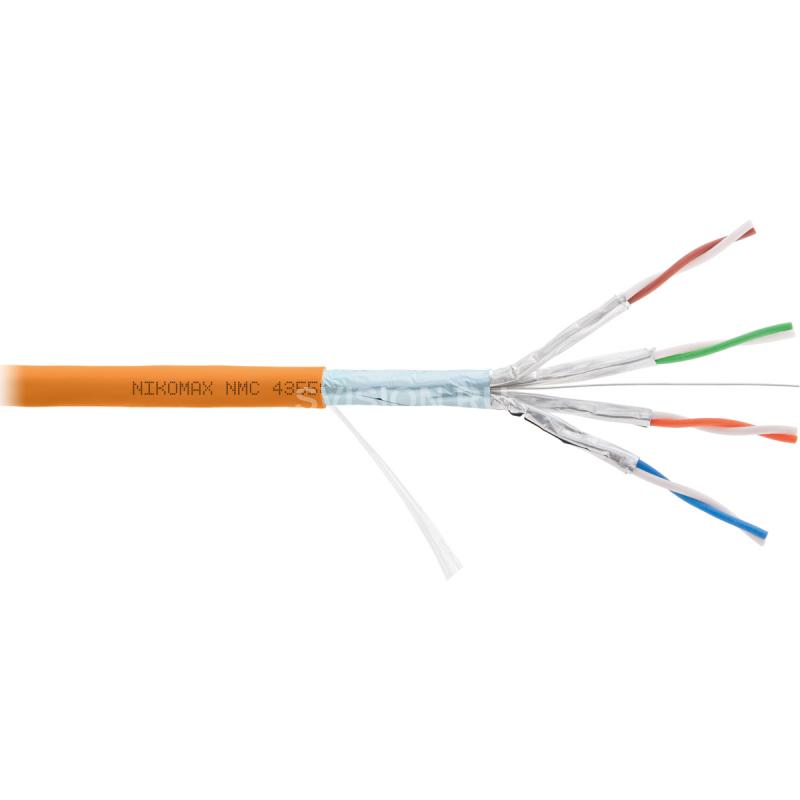

Описание NIKOMAX NMC 4355C-OR
4-я серия включает в себя экранированные и неэкранированные кабели категорий 5, 5e, 6, 6A, 7 и 7A для внешней и внутренней прокладки и обладают великолепными характеристиками. А широкий модельный ряд позволяет решить любые задачи, связанные с построением сетей передачи данных. Поставляются в картонных коробках «easypull box» с увеличенным диаметром сопла для отмотки кабеля и на фанерных барабанах. Подходят для построения сертифицированных СКС NIKOMAX с системной поддержкой на срок до 15-ти лет. Кабель NMC 4355C-OR выполнен в экранированном исполнении F/FTP, соответствует категории 6A и предназначен для внутренней прокладки. Внешняя оболочка выполнена из не распространяющего горение при групповой прокладке и не выделяющего коррозионно-активных газообразных продуктов при горении и тлении полимерного материала в исполнении нг(A)-HF.
Технические характеристики NIKOMAX NMC 4355C-OR
Характеристики
Категория
6a
Полоса пропускания, МГц
500
Тип
F/FTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
23 AWG (0,560 ± 0,005)
Диаметр дренажного провода, мм
26 AWG (0,40 ± 0,01)
Толщина изоляции проводников, мм
0,385 ± 0,03
Внешний диаметр изоляции проводников, мм
1,33 ± 0,05
Применение
Для внутренней прокладки
Толщина оболочки, мм
0,55 ± 0,05
Внешний диаметр оболочки, мм
7,5 ± 0,4
Цвет оболочки
Оранжевый
Разрывная нить
Есть
Материал проводников
Электротехническая медь
Материал изоляции проводников
Вспененный полиэтилен (PE foam)
Материал внешней оболочки
Полимерный материал
Материал индивидуального экрана
Полиэфирная алюминиевая фольга (100% площадь покрытия)
Материал дренажного провода
Луженная медь
Материал общего экрана
Полиэфирная алюминиевая фольга (100% площадь покрытия)
Диапазон частот, МГц
1-500
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
≤ 93,8
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,74 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 45,3
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
53,5 ± 0,5
Радиус изгиба при прокладке
Не менее 10-ти диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 8-ми диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От -20 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От -20 до +60
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Соответствие стандартам
ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
Гарантия
Компонентная – 5 лет. 15 лет – в составе сертифицированной СКС NIKOMAX
Тип упаковки
Фанерный барабан
Длина кабеля в упаковке, м
500
