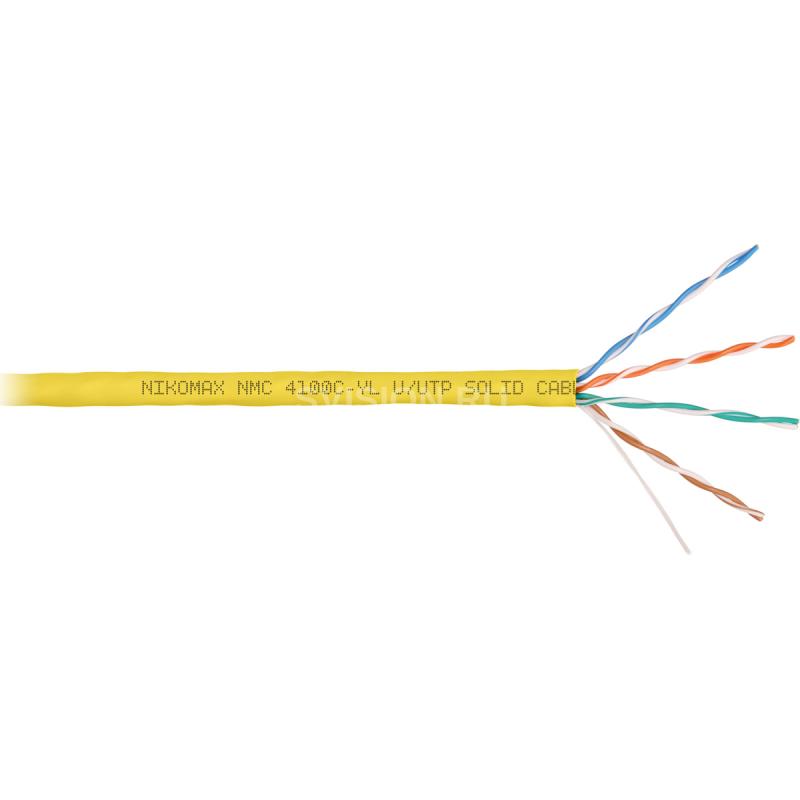

Описание NIKOMAX NMC 4100C-YL
Кабель NIKOMAX U/UTP 4 пары, Кат.5e (Класс D), тест по ISO/IEC, 100МГц, одножильный, BC (чистая медь), 24AWG (0,51
мм), полимерный материал нг(А)-HF, внутренний, желтый, 305м
Область применения
Кабель NMC 4100C-YL выполнен в неэкранированном исполнении U/UTP, соответствует категории 5e и предназна-
чен для внутренней прокладки. Внешняя оболочка выполнена из не распространяющего горение при групповой
прокладке и не выделяющего коррозионно-активных газообразных продуктов при горении и тлении полимерного
материала в исполнении нг(A)-HF.
Технические характеристики NIKOMAX NMC 4100C-YL
Категория
5e
Полоса пропускания, МГц
100
Тип
U/UTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
24 AWG (0,51 ± 0,01)
Толщина изоляции проводников, мм
0,195 ± 0,03
Внешний диаметр изоляции проводников, мм
0,9 ± 0,05
Применение
Для внутренней прокладки
Толщина оболочки, мм
0,5 ± 0,05
Внешний диаметр оболочки, мм
5,1 ± 0,4
Цвет оболочки
Оранжевый||Фиолетовый||Синий||Зеленый||Красный||Серый
Разрывная нить
Есть
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Полимерный материал
Диапазон частот, МГц
1-100
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
≤ 95
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,69 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000 MΩ*км
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 22
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
30,6 ± 0,5
Радиус изгиба при прокладке
Не менее 8-ми диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 4-х диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От-20 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От-20 до +60
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Соответствие стандартам
ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
Гарантия
Компонентная - 5 лет. Системная - 15 лет в составе сертифицированной СКС NIKOMAX
Тип упаковки
Картонная коробка «easy-pull-box»
Длина кабеля в упаковке, м
305
