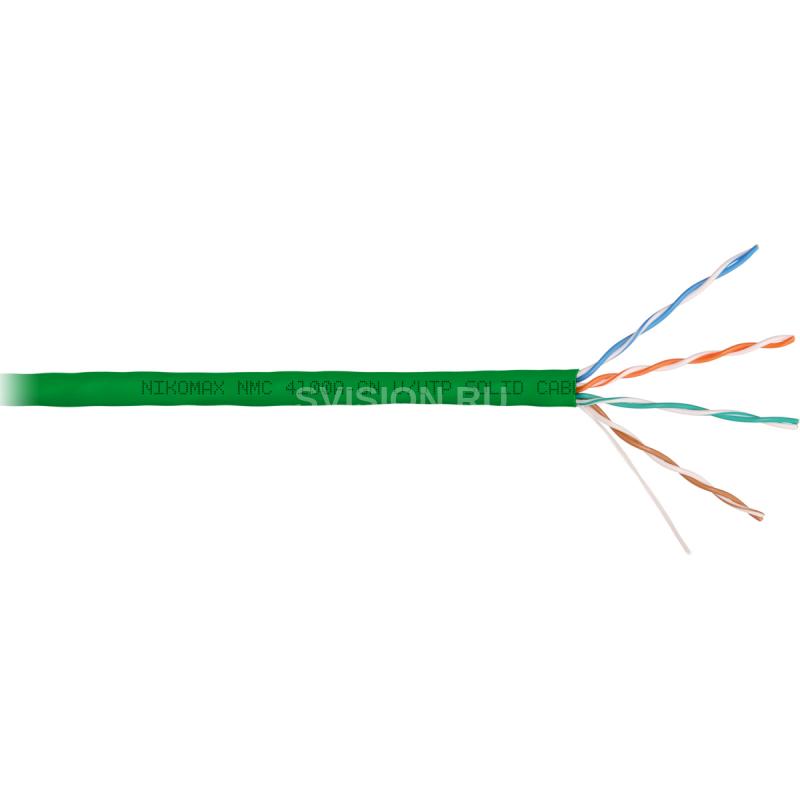

Описание NIKOMAX NMC 4100A-GN
Кабель NMC 4100A-xx выполнен в неэкранированном исполнении U/UTP, соответствует категории 5e и предназначен для внутренней прокладки. Внешняя оболочка изготавливается из не распространяющего горение при одиночной прокладке, поливинилхлорида
Технические характеристики NIKOMAX NMC 4100A-GN
Категория
5e
Полоса пропускания, МГц
100
Тип
U/UTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
24 AWG (0,51 ± 0,01)
Толщина изоляции проводников, мм
0,2 ± 0,02
Внешний диаметр изоляции проводников, мм
0,9 ± 0,05
Применение
Для внутренней прокладки
Толщина оболочки, мм
0,55 ± 0,05
Внешний диаметр оболочки, мм
5,1 ± 0,3
Цвет оболочки
Серый||Красный||Желтый||Зеленый||Синий
Разрывная нить
Есть
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Поливинилхлорид
Диапазон частот, МГц
1 - 100
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
≤ 95
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,69 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 22
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
29,3 ± 0,5
Радиус изгиба при прокладке
Не менее 8-ми диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 4-х диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От -20 до +60
Диапазон температур эксплуатации, °C
От -20 до +60
Диапазон температур прокладки, °C
От 0 до + 50
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Соответствие стандартам
ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
Гарантия
Компонентная - 5 лет. Системная - 15 лет в составе сертифицированной СКС NIKOMAX
Тип упаковки
Картонная коробка "easy-pull-box"
Длина кабеля в упаковке, м
305
