NAVIgard NV 1124

Описание NAVIgard NV 1124

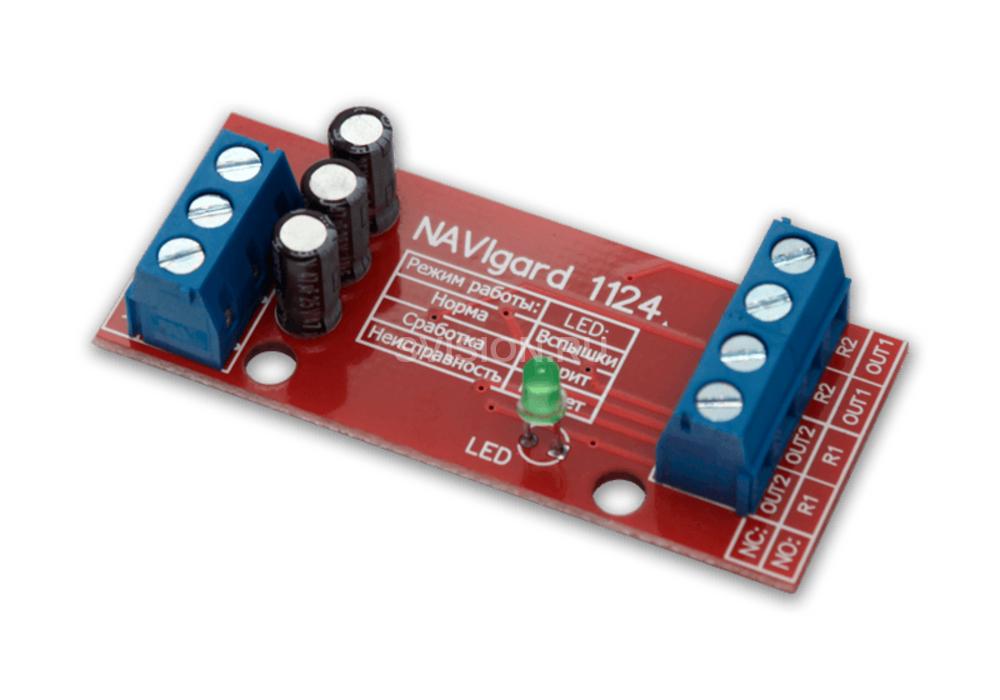

Модуль согласования двухпроводных пожарных извещателей NV 1124​​​​​​​ Назначение:

• Модуль согласования двухпроводных пожарных извещателей с GSM передатчиками и контрольными панелями ADEMCO / GE NX / DSC / PARADOX / PYRONIX / Visonic / CROW / ESPRIT

Преимущества:

• Верификация пожарной тревоги
• Контроль 3-х состояний пожарного шлейфа (Норма/Тревога/Неисправность)
• Удобное подключение как к N.O так и к N.C. зонам контрольных панелей
• Низкое энергопотребление

Технические характеристики NAVIgard NV 1124

Основные технические характеристики

• ​​​​​​​Напряжение питания: 12…13,5 В
• Потребляемый ток на клеммах «+12V», «COM»: 30 мА
• Максимальный потребляемый ток: 60 мА
• Номинал шлейфового резистора: 2200 Ом
• Напряжение, подаваемое в шлейф (без нагрузки): 22 В
• Напряжение, подаваемое в шлейф (с минимальной нагрузкой): 15 В
• Напряжение, подаваемое в шлейф (с максимальной нагрузкой): 12 В
• Максимальный ток для питания извещателей: 1,2 мА
• Величина ограничения тока в шлейфе: 20 мА
• Максимальный коммутируемый ток через клеммы OUT1, R1, OUT2, R2: 1 А
• Максимальное напряжение на клеммах OUT1, R1, OUT2, R2: 50 В
• Габаритные размеры (Д×Ш×В): 60 × 25 × 17 мм
• Рабочая температура: -25 … +55 °C
• Прочие параметры:
• Вес: 0,02 кг
• Габаритные размеры (в см): 12 × 10 × 3 cm
