MOXA TCF-142-M-ST

Описание MOXA TCF-142-M-ST

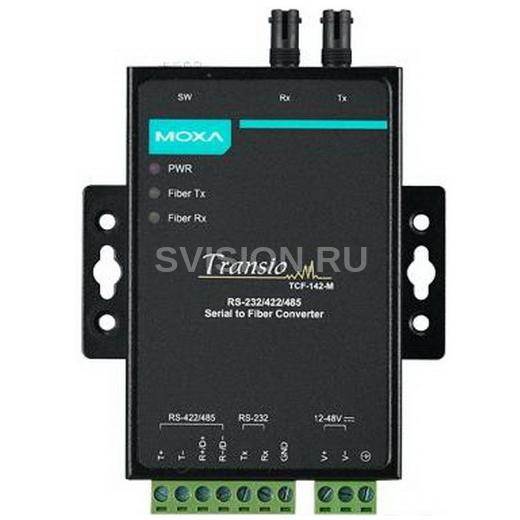

Промышленный медиаконвертер MOXA TCF-142-M-ST спроектирован для удлинения последовательного интерфейса с помощью оптоволоконного кабеля. Конструкция изделия несет на своем борту один COM-порт, поддерживающий все последовательные стандарты (RS-232/422/485) и один оптический порт с разъемом ST, предназначенный для подсоединения многомодового оптического волокна. Такая конфигурация позволяет объединять любые промышленные контроллеры, видеокамеры, сенсоры и механизмы в масштабируемые индустриальные сети большого радиуса.

Особенности MOXA TCF-142-M-ST:

• Дальность многомодовой оптической связи — до 5 км. Дисперсия и затухание сигнала минимальны. Длина волны: 850 нм. TX: 0…-5 дбм. RX: 0…-20 дбм. Оптический бюджет: 15 дб.
• Универсальный COM-порт с разъемом в виде клеммной колодки поддерживает скорости от 50 бит/с до 921,6 Кбит/с. Функция автоопределения скоростей поможет избежать потерь данных.
• Собственная технология автоматического контроля направления передачи (ADDC) для RS-485 оптимизирует трафик и транслирует данные только по свободному маршруту.
• Многоточечная и кольцевая топологии позволяют строить сети общей протяженностью до 100 км. Передатчик одного устройства соединяется с приемником следующего — и далее по цепочке.
• Сертификаты EN-55022, 55032, 61000-4 гарантируют высокий уровень защиты от импульсных помех, скачков напряжения (1 кВ) и электростатических разрядов (6 кВ при прямом контакте, 8 кВ — по воздуху).
• Преобразователь выполнен в безвентиляторном металлическом корпусе промышленного класса защиты (67х100х22) и допускает монтаж на DIN-рейку в труднодоступных местах.
• Период эксплуатации на отказ (MTBF) — 90 лет.

Все преобразователи MOXA являются устройствами Plug-and-Play, имеют одинаковые оптические приемопередатчики и полностью совместимы друг с другом. Это дает возможность без лишних усилий создавать с их помощью гибкие автоматизированные системы. Минимальная цена конвертера TCF-142-M-ST гарантирует экономическую эффективность такого решения, а высокая надежность и степень защиты выступают залогом того, что устройство прослужит вам долгие годы.

Технические характеристики MOXA TCF-142-M-ST

• Производитель: MOXA
• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Тип коннектора: Клеммная колодка
• Требования к температуре при работе: 0 ... 60 °С Реализация корпуса
• Внешний вид и материал: Алюминий
• Монтаж: На стену, На DIN-рейку Порты ввода-вывода
• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: Клеммная колодка Сетевые порты
• Количество разъёмов под оптику: 1хST, Многомодовый Технологии и функции
• Поддерживаемые функции: Поддержка кольцевой топологии, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи Способы оповещения и настройки
• Индикация: Индикатор питания, Индикаторы отправки данных, Индикаторы приема данныхЭлектропитание
• Требования по напряжению DC: 12 ... 48 В
• Потребляемый ток: 140 мА (при 12 V)
• Входная защита питания: Предохранитель, От смены полярности, От короткого замыкания Требования к условиям использования
• Требования к температуре при работе: 0 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 780480 ч Требования к условиям хранения
• Требования к температуре хранения: -40 ... 75 °С Размеры
• Ширина: 67 мм
• Высота: 100 мм
• Глубина: 22 мм Сертификация и поддерживаемые стандарты
• Наличие сертификатов: CE, WEEE, FCC
• Стандарты безопасности: UL 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 55032
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class B, CISPR 32
