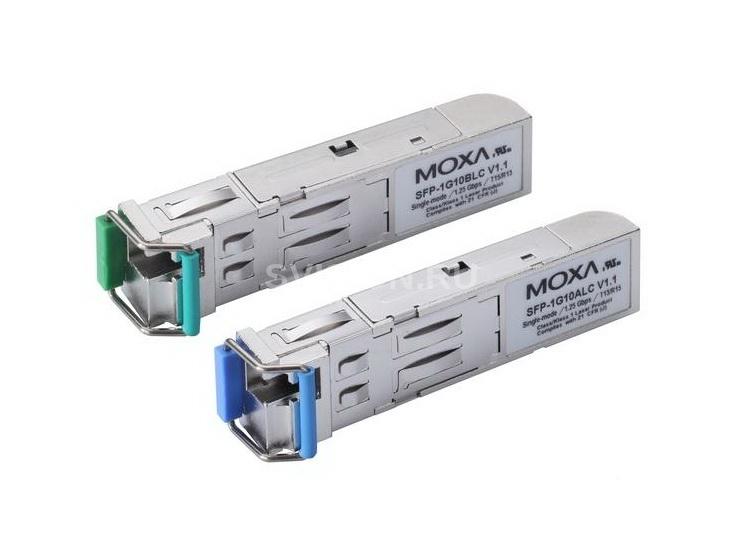

MOXA SFP-1G10ALC

Описание MOXA SFP-1G10ALC

Сверхкомпактный промышленный трансивер MOXA SFP-1G10BLC предназначен для приема и передачи гигабитного сигнала на большие расстояния по одномодовому оптическому волокну. Модуль спроектирован по технологии спектрального уплотнения каналов (Wavelength Division Multiplexing), позволяющей транслировать несколько информационных потоков по одному волокну на разных несущих частотах. Это открывает возможность параллельной двухсторонней связи (Bi-Directional) в паре с модулем SFP-1G10ALC.

Особенности MOXA SFP-1G10BLC:

• Одномодовое волокно отличается минимальной дисперсией и затуханием сигнала, иммунитетом к внешним электромагнитным помехам. Многомодовые ограничения на длину сегмента кабеля снимаются.
• Широкая полоса пропускания делает возможным передачу больших пакетов данных. Протокол IEEE 802.3z поддерживает гигабитные стандарты 1000 Base SX/LX/LHX/ZX. Дальность трансляции: 10 км.
• Длина волны: TX 1310 нм, RX 1550 нм. Уровни TX: -3…-9 дбм. RX-чувствительность: -21 дбм. Оптический бюджет: 12 дб. Насыщение: -1 дбм. Рекомендуемые типы полировки волокна: PC, UPC.
• Дифференциальная логика LVPECL (Low Voltage Positive Emitter Coupled Logic) подавляет шумы, поддержит непрерывное протекание тока через выходные эмиттеры, единичный коэффициент передачи.
• Устройство имеет сверхкомпактный форм-фактор (Small Form-Factor Pluggable) с габаритами 14х13х57 и оснащено миниатюрным разъемом LC Simplex WDM диаметром 1,25 мм (в 2 раза меньше SC/FC/ST).
• Встроен TTL-индикатор статуса порта. Возможность «горячей» замены модуля без обесточивания оборудования упростит проведение ремонтных работ и реконфигурацию сети, способствуя ее гибкости

Мощные коммуникационные параметры гигабитного модуля MOXA SFP-1G10BLC в полной мере оправдывают его умеренную цену. Трансивер применяется для интеграции удаленных устройств в индустриальные сети, предъявляющие самые высокие требования к скорости, пропускной способности и качеству сигнала. При этом нет никаких ограничений на использование SFP-модуля с сетевым оборудованием сторонних производителей.

Технические характеристики MOXA SFP-1G10ALC

• Производитель: MOXAСетевые порты
• Количество Ethernet-разъемов: 1
• Количество 10/100/1000 Mb Ethernet: 1
• Тип коннектора 10/100/1000 Mb Ethernet: LC Simplex, WDM
• Расстояние передачи: 10 км Поддерживаемые протоколы
• Поддержка стандартов IEEE 802.x: IEEE 802.3z для 1000BaseSX/LX/LHX/ZXХарактеристики оптоволоконного интерфейса Gigabit EthernetДлина волны, нм
• Rx: 1310
• Tx: 1550
• Мощность передатчика, дБм -9
• Чувствительность приёмника, дБм -21
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 9/125 мкм
• Дальность передачи по оптоволокну до 10 км
• Насыщение приемника, дБм -1
• Количество используемых волокон 1Требования к электропитанию
• Потребление тока Макс. 1 ВтУсловия эксплуатации
• Рабочая температура, °C 0 ~ +60
• Температура хранения, °C -40 ~ +85
• Рабочая влажность, % 5 ~ 95Конструктивные свойства
• Материал корпуса МеталлРазмеры и вес
• Габаритные размеры, мм 8,4 x 13,4 x 56,6Наличие международных сертификатовБезопасность
• CE
• FCC
• TÜV
• UL60950-1Применение в морских системах
• DNV
• GLГарантийный срок
• Гарантийный срок 5 лет
