MOXA NPort IA5450A

Описание MOXA NPort IA5450A

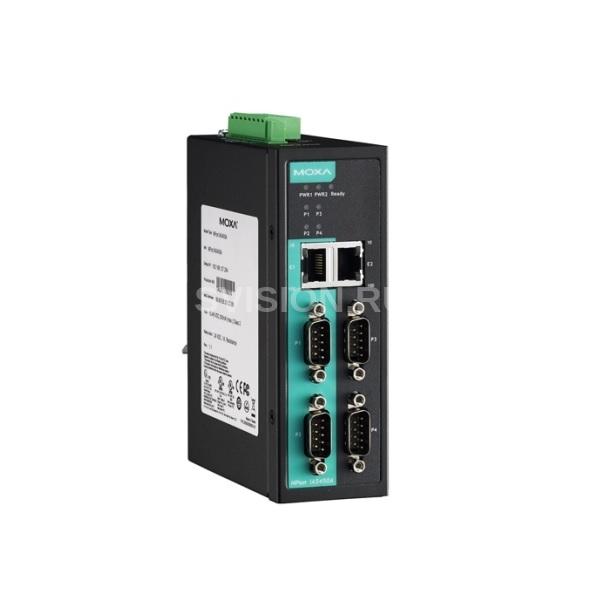

MOXA NPort IA5450A - 4-портовый усовершенствованный асинхронный сервер RS-232/422/485 в Ethernet. Сервер имеет 4 последовательных порта RS-232/422/485 (“3 в 1”) с разъемами DB9, которые расположены на передней панели устройства, и 8-контактный терминальный блок, расположенный на верхней части устройства, для подключения электропитания и релейного выхода.

Сервер NPort IA5450A – простое и надежное устройство, обеспечивающее подключение промышленного оборудования с последовательным интерфейсом к сетям Ethernet. Сервер поддерживает несколько режимов работы: TCP Server, TCP Client, UDP, Real COM, Pair Connection и Ethernet Modem. Во всех режимах осуществляется прозрачная передача данных с интерфейсов RS- 232/422/485, гарантируя полную совместимость с существующим ПО и обеспечивая простое подключение таких устройств как контроллеры, датчики, измерительные приборы, двигатели, электроприводы, сканеры штрих-кода и дисплеи операторов.

Технические характеристики MOXA NPort IA5450A

• Количество портов 4
• Тип портов RS-232/422/485
• Разъемы DB9 "папа"
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)

• Бит данных 5, 6, 7, 8
• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS и DTR/DSR (только RS-232), XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

• Количество портов 2
• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP, HTTP, SMTP, SNTP, IGMP
• Гальваническая изоляция, кВ 1.5

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль
• Кнопка Reset Есть

• Рабочее напряжение 12 ~ 48 В (пост.)
• Потребление тока 374 мА при 12 В, 184 мА при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы

• Рабочая температура, град. C0 ~ 60
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +75

• Безопасность UL508
• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2
• Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 262805

• Габаритные размеры, мм 46 х 134 х 105
• Материал корпуса Металл
• Масса нетто, г 560
• Монтаж На DIN-рейку; настольный/настенный (опционально)
• Комплект поставки: Устройство, краткое руководство пользователя, документация и ПО на CD.
