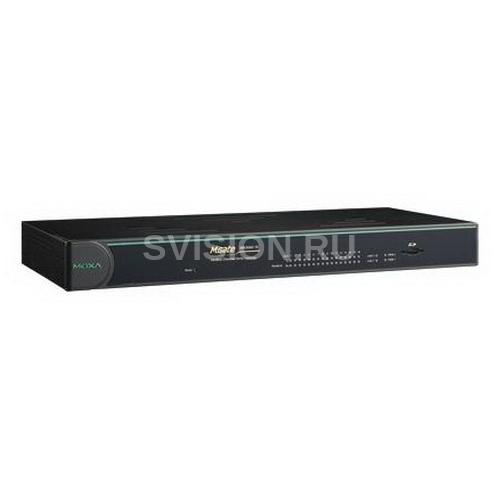

MOXA MGate MB3660-16-2AC

Описание MOXA MGate MB3660-16-2AC

Мощный сетевой шлюз MOXA MGate MB3660-16-2AC несет на своем борту сразу 16 универсальных COM-портов, отвечающих требованиям любого последовательного стандарта: RS-232/422/485. Сдвоенные LAN-порты с единым или разными IP-адресами предоставляют возможность каскадирования и резервирования связи Ethernet на физическом уровне. Такая конфигурация позволяет строить крупномасштабные отказоустойчивые системы любой сложности: максимальное количество управляемых последовательных узлов в одной сети может достигать 496.

Особенности MOXA MGate MB3660-16-2AC:

• Конвертация возможна в обоих направлениях. Операционные режимы: Modbus RTU/ASCII Slave/Master, Modbus TCP Client/Server. Возможно подключение до 128 TCP slaves/servers и 256 TCP masters/clients.
• Каждый последовательный порт может быть настроен на разные промышленные протоколы и скоростные режимы, обеспечивая параллельную интеграцию обоих типов сетей через единый шлюз.
• Инновационная функция Command Learning в настраиваемом (Agent Mode) и автоматическом (Intelligent Mode) режимах активного опроса ускоряет получение данных в 10 раз: до 1 с для 500 устройств.
• Для сохранения данных и конфигураций встроен буфер памяти и SD-сокет. Технология Auto-Device Routing автоматически настраивает ID Routing Table, обеспечивая интеграцию со SCADA-системой.
• Зарезервированный контур питания рассчитан на широкий диапазон источников переменного тока: 100…240 VAC. Защита от перепадов напряжения: 2 кВ (питание), 1 кВ (сигнал). ESD Protection: 6/8 кВ.
• Корпус: безвентиляторный, металлический. Виброустойчивость и ударопрочность: IEC 60068-2-6/27/64. EMI/EMS: EN 55032/24, CISPR 32, FCC 15B, IEC 61000-4. Габариты: 440х45х198. Монтаж: в 19’’ стойку.
• Период эксплуатации на отказ по стандарту MTBF — 55 лет.

Основные достоинства промышленного конвертера MOXA MGate MB3660-16-2AC: непревзойденные коммутационные параметры, полное резервирование питания и связи, интеллектуальные технологии маршрутизации и самостоятельного активного опроса. Устройство выполняет функции удаленного контроллера и гарантирует высочайшую скорость доставки данных в SCADA-систему, что позволяет использовать его в сложноорганизованных дата-центрах.

Технические характеристики MOXA MGate MB3660-16-2AC

• Производитель: MOXA
• Всего последовательных портов: 16
• Количество разъемов RS-232/422/485: 16
• Тип коннектора: 16xDB9M
• Количество Ethernet-разъемов: 2
• Протокол Modbus TCP: Slave, Master, Да
• Протокол Modbus RTU: Slave, Master, Да
• Протокол Modbus ASCII: Slave, Master, Да
• Тип: Пассивный Реализация корпуса
• Внешний вид и материал: Металл
• Монтаж: В стойку 19''
• Высота: 1 U
• IP-защита изделия: IP30 Порты ввода-вывода
• Всего последовательных портов: 16
• Количество разъемов RS-232/422/485: 16
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: 16xDB9M Сетевые порты
• Количество Ethernet-разъемов: 2
• Количество 10/100 Mb Ethernet: 2
• Тип коннектора 10/100 Mb Ethernet: 2xRJ-45Поддерживаемые протоколы
• Стандартные протоколы: Modbus/TCP, SMTP, HTTP, Telnet, RADIUS, UDP, DNS, NTP, ARP, DHCP Client, SNMPv1, TCP/IP
• Поддержка IPv6: IPv4 Полевые протоколы
• Протокол Modbus TCP: Да
• Протокол Modbus RTU: Slave, Master, Да
• Протокол Modbus ASCII: Slave, Master, Да Цифровой вывод
• Количество каналов DO: 1
• Тип DO: Сигнальное реле
• Максимальный коммутируемый ток для реле с контактами (А): 2А при 30В DC Отвод тепла
• Тип: ПассивныйСпособы оповещения и настройки
• Индикация: LED панель
• Метод настройки: Telnet, Консольный порт, WEB-консольПорты и кабели в комплекте
• Тип коннектора: Консольный порт RS-232 (RJ-45), SD card slot Электропитание
• Требования по напряжению DC: 100…240 В
• Мощность потребления: 26.4 Вт
• Потребляемый ток: 0.12 А (при 220 В)
• Требования по напряжению DC резервного входа: 100…240 В
• Мощность потребления резервного входа: 26.4 Вт
• Потребляемый ток: 0.12 А (при 220 В) Требования к условиям использования
• Требования к температуре при работе: 0 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 125234 ч Требования к условиям хранения
• Требования к температуре хранения: -40 ... 85 °С Размеры
• Ширина: 440 мм
• Высота: 45 мм
• Глубина: 198 ммСертификация и поддерживаемые стандарты
• Стандарты по вибрации и ударам: МЭК 60068-2-27, МЭК 60068-2-64, МЭК 61373, МЭК 60870
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 60950-1, EN 60950-1
• Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8
• Стандарты по электромагнитным помехам: EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 22 Class
