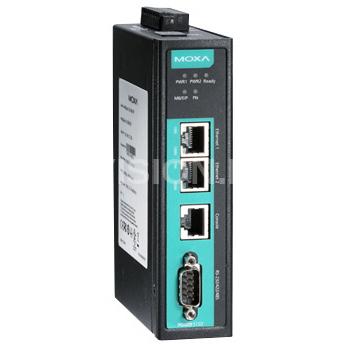

MOXA MGate 5105-MB-EIP

Описание MOXA MGate 5105-MB-EIP

MOXA MGate 5105-MB-EIP – это 1-портовые преобразователи протокола Modbus RTU/ASCII/TCP в EtherNet/IP. Они используются для соединения устройств с протоколом Modbus с устройствами Siemens PLC. Преобразователи промышленных Ethernet-протоколов MOXA MGate 5105-MB-EIP могут быть интегрированы в различные системы автоматизации производства. Компания Moxa предлагает решение, которое сократит время на настройку и развертывание, – преобразователь Modbus-протоколов:

• Быстрая установка с помощью удобной веб-консоли
• Простое обслуживание со встроенными функциями мониторинга и диагностики
• Надежная производительность для работы без сбоев

Преобразователи MOXA MGate 5105-MB-EIP можно настроить с помощью веб-консоли, которая практически полностью выполнит процесс установки за Вас. Все, что требуется – это компьютер с Ethernet-портом и веб-браузер. Настройка через веб-консоль настолько удобна, что инженеры назвали MGate лучшим способом преобразования протоколов в ходе недавнего опроса, проведенного журналом Control Engineering. Не требуется никакого дополнительного ПО, хотя для тех, кто предпочитает автономную настройку, в комплект поставки входит бесплатная утилита. У преобразователей MOXA MGate 5105-MB-EIP встроенный анализатор протоколов для записи всех команд и событий, которые проходят через него, что помогает определить причину сбоев в сети. Когда не удается установить соединение, может быть трудно установить причину. Но с преобразователем MOXA MGate 5105-MB-EIP Вы сможете обратиться к журналу событий для того, чтобы узнать, почему преобразователь не получил ответ от устройства Modbus RTU slave. Релейный выход для автоматического оповещения об ошибке в Ethernet-сети или сбое в электропитании – простой способ для быстрого поиска и устранения неисправностей на месте. В критически важных промышленных приложениях отказ одного звена может повлиять на эффективность работы всей сети. Преобразователи промышленного класса MOXA MGate 5105-MB-EIP могут противостоять жестким условиям окружающей среды, их диапазон рабочих температур – от 0 до 60⁰C (доступно на некоторых моделях); они сертифицированы для использования в опасных средах (ATEX Zone 2, Class 1 Division 2, IECEx) и обладают возможностью подключения резервного источника питания.

Технические характеристики MOXA MGate 5105-MB-EIP

Компания-производитель
• Название компании: MOXA Конструктивное исполнение
• Конструкция корпуса: Металлический корпус
• Вид монтажа: Монтаж на стене, Монтаж на DIN-рейку
• Степень защиты корпуса: IP30 Интерфейсы ввода-вывода
• Количество COM-портов всего: 1
• COM портов RS-232/422/485: 1
• Максимальная скорость COM-портов RS-232/422/485: 921600 Бит/с
• Изоляция COM-портов RS-232/422/485: 2000 В
• Разъемы COM-портов: 1xDB9M Сетевые порты
• Количество Ethernet-разъемов: 2 (1 IP, Ethernet cascade)
• Количество 10/100 Mb Ethernet: 2 (1 IP, Ethernet cascade) Поддерживаемые протоколы
• Стандартные протоколы: EtherNet/IP, Modbus/TCP Полевые протоколы
• Протокол EtherNet/IP: Да (Adapter and scanner)
• Протокол Modbus TCP: Да
• Протокол Modbus RTU: Да
• Протокол Modbus ASCII: Да Цифровой вывод
• Количество каналов DO: 1
• Тип DO: Сигнальное реле Отвод тепла
• Тип: Пассивный Способы оповещения и настройки
• Индикация: Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 1, Индикатор питания 2, Индикатор последовательных портов
• Функциональные кнопки: 1 кнопка сброса
• Метод настройки: Telnet, Консольный порт, WEB-консоль Порты и кабели в комплекте
• Тип коннектора: Консольный порт RS-232 (RJ-45), MicroSD card slot Электропитание
• Требования по напряжению DC: 12 ... 48 В
• Мощность потребления: 5.46 Вт (12 VDC)
• Потребляемый ток: 0.455 А (12 VDC)
• Требования по напряжению DC резервного входа: 12 ... 48 В
• Мощность потребления резервного входа: 5.46 Вт (12 VDC)
• Потребляемый ток: 0.455 А (12 VDC) Условия эксплуатации
• Температура эксплуатации: 0 ... 60 °С
• Влажность: 5 ... 95 % (без конденсации)
• MTBF: 513139 ч Условия хранения
• Температура: -40 ... 85 °С Габариты
• Ширина: 36 мм
• Высота: 105 мм
• Глубина: 140 мм Стандарты и сертификаты
• Сертификаты: CE, FCC
• Вибрация и удар: МЭК 60068-2-6, МЭК 60068-2-27
• Свободное падение: МЭК 60068-2-32
• Безопасность: UL 60950-1, EN 60950-1
• Электромагнитная совместимость (EMS): МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024
• Электромагнитные помехи (EMI): EN 55022, FCC Part 15
