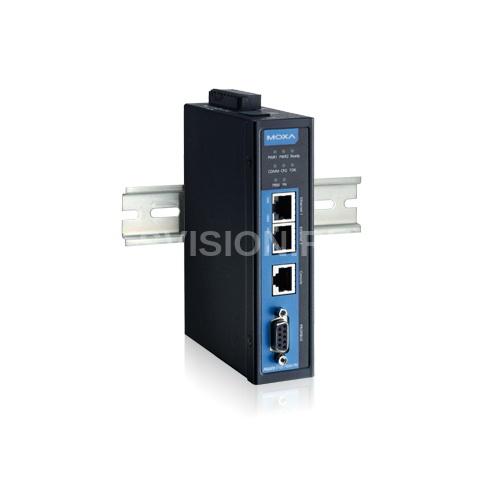

MOXA MGate 5102-PBM-PN-T

Описание MOXA MGate 5102-PBM-PN-T

Конвертер протоколов MGate 5102-PBM-PN-T предоставляет коммуникационный портал между программируемыми логическими контроллерами PROFUBUS и хостами PROFINET, с расширенным диапазоном температур. Режимы работы: в сети PROFIBUS — DP-V1 Master, в сети PROFINET — Slave. На борту конструкции расположен изолированный COM-порт RS-232 c разъемом DB9F и два Ethernet-порта с одним IP-адресом и возможностью каскадирования. Предусмотрены удобные режимы конфигурирования и настройки, встроенные инструменты мониторинга и диагностики. Особенности MOXA MGate 5102-PBM-PN-T

• Ethernet: 2 х 10/100 Base TX (RJ-45). Auto MDI/MDIX. Магнитная изоляция: 1,5 кВ. Скорость PROFIBUS: 9,6 Кбит/с…12 Мбит/с. Бесконтактная оптическая изоляция: 2 кВ. Устраняет риск протекания токов.
• Каскадирование Ethernet-маршрутов позволяет объединить несколько шлюзов, исключая потребность в отдельных свитчах, увеличивает гибкость сети и варианты топологий, существенно снижает затраты.
• Windows MGate Manager поддерживает функцию AutoScan для идентификации устройств PROFIBUS. Таблица мэппинга формируется автоматически. Возможен экспорт данных в файл GSDML.
• Конфигурационные опции: WEB, Serial, Telnet, Windows. Графическая веб-утилита GUI визуализирует ввод-вывод. Ведется журнал логов. Аутентификация, шифрование, криптозащита: HTTPS, SSH, SNMPv3.
• Встроен micro SD-сокет (32 ГБ). Резервный контур питания гарантирует бесперебойное энергоснабжение: 12…48 VDC. Релейный выход своевременно оповестит инженеров об обрыве электропитания и связи.
• EMI/EMS: EN 55022/24, FCC 15B (класс А), EN 61000-4. Безвентиляторный металлический корпус IP30 предохраняет электронику от ударов и вибраций (IEC 60068-2-6/27) и монтируется на DIN-рейку.
• Образцовый срок наработки на отказ (MTBF) — более 110 лет.

Таким образом, преобразователь MGate 5102-PBM-PN-T — максимально удобное решение для конвертации протоколов и построения безопасных систем промышленной автоматизации. Международные сертификаты C1D2, ATEX Zone 2 подтверждают высокую степень защиты от агрессивных факторов внешней среды и возможность эксплуатации модели на предприятиях энергетического сектора, при добыче нефти и газа.

Технические характеристики MOXA MGate 5102-PBM-PN-T

Компания-производитель
• Название компании: MOXA Конструктивное исполнение
• Конструкция корпуса: Металлический корпус
• Вид монтажа: Монтаж на стене, Монтаж на DIN-рейку
• Степень защиты корпуса: IP30 Интерфейсы ввода-вывода
• Всего последовательных портов: 1
• Количество разъемов RS-232: 1
• Гальваническая развязка по RS-232: 2000 В Тип коннектора: 1xDB9F Сетевые порты
• Количество Ethernet-разъемов: 2 (1 IP, Ethernet cascade)
• Количество 10/100 Mb Ethernet: 2 (1 IP, Ethernet cascade) Поддерживаемые протоколы
• Стандартные протоколы: PROFINET Полевые протоколы
• Протокол Profibus DP: Master, Да, DP-V1
• Количество портов Profibus DP: 1 ( DB9 female) Цифровой вывод
• Количество каналов DO: 1
• Тип DO: Сигнальное реле Отвод тепла
• Тип: Пассивный Способы оповещения и настройки
• Индикация: Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 1, Индикатор питания 2, Индикатор последовательных портов
• Функциональные кнопки: 1 кнопка сброса
• Метод настройки: Telnet, Консольный порт, WEB-консоль Порты и кабели в комплекте
• Тип коннектора: Консольный порт RS-232 (RJ-45), MicroSD card slot Электропитание
• Требования по напряжению DC: 12 ... 48 В
• Мощность потребления: 5.16 Вт (12 VDC)
• Потребляемый ток: 0.43 А (12 VDC)
• Требования по напряжению DC резервного входа: 12 ... 48 В
• Мощность потребления резервного входа: 5.16 Вт (12 VDC)
• Потребляемый ток: 0.43 А (12 VDC) Требования к условиям использования
• Требования к температуре при работе: -40 ... 75 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 980417 ч Требования к условиям хранения
• Требования к температуре хранения: -40 ... 85 °С Размеры
• Ширина: 36 мм
• Высота: 105 мм
• Глубина: 140 мм Сертификация и поддерживаемые стандарты
• Наличие сертификатов: CE, FCC
• Стандарты по вибрации и ударам: МЭК 60068-2-27, МЭК 60068-2-64
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 508, EN 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8
• Стандарты по электромагнитным помехам: EN 55022 Class A, FCC Part 15 Subpart B Class A
• Стандарты по суровым условиям: ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D
• Стандарты по взрывоопасным условиям: IECEx
