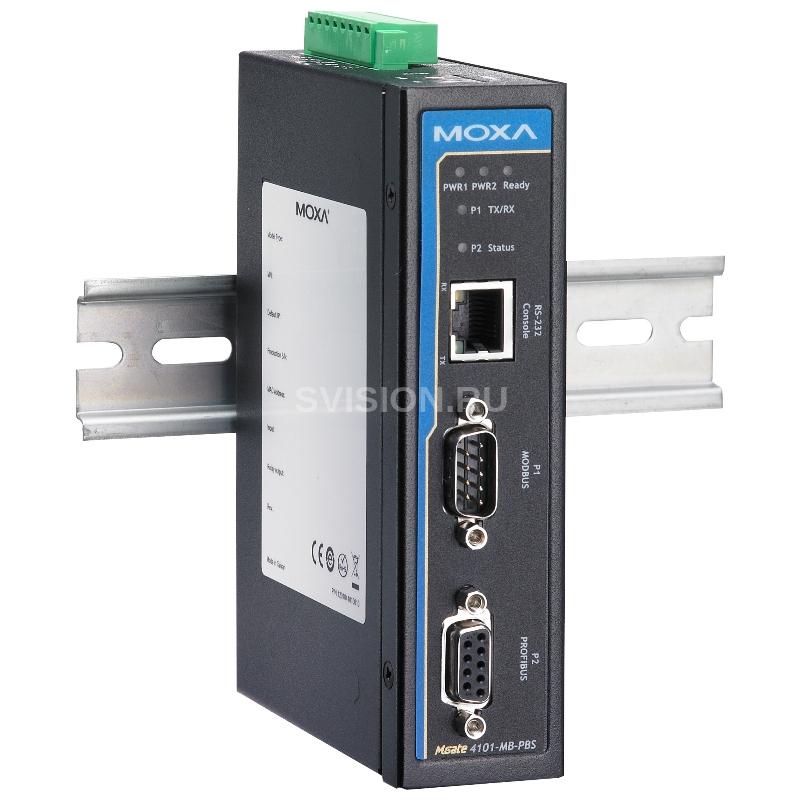

MOXA MGate 4101I-MB-PBS

Описание MOXA MGate 4101I-MB-PBS

MOXA MGate 4101I-MB-PBS – это 1-портовые преобразователи протокола Modbus в протокол PROFIBUS, с изоляцией 2 кВ. Они используются для соединения устройств с протоколом Modbus с устройствами Siemens PLC. Преобразователи промышленных Ethernet-протоколов MOXA MGate 4101I-MB-PBS могут быть интегрированы в различные системы автоматизации производства. Компания Moxa предлагает решение, которое сократит время на настройку и развертывание, – преобразователь Modbus-протоколов:

• Быстрая установка с помощью удобной веб-консоли
• Простое обслуживание со встроенными функциями мониторинга и диагностики
• Надежная производительность для работы без сбоев

Преобразователи MOXA MGate 4101I-MB-PBS можно настроить с помощью веб-консоли, которая практически полностью выполнит процесс установки за Вас. Все, что требуется – это компьютер с Ethernet-портом и веб-браузер. Настройка через веб-консоль настолько удобна, что инженеры назвали MGate лучшим способом преобразования протоколов в ходе недавнего опроса, проведенного журналом Control Engineering. Не требуется никакого дополнительного ПО, хотя для тех, кто предпочитает автономную настройку, в комплект поставки входит бесплатная утилита. У преобразователей MOXA MGate 4101I-MB-PBS встроенный анализатор протоколов для записи всех команд и событий, которые проходят через него, что помогает определить причину сбоев в сети. Когда не удается установить соединение, может быть трудно установить причину. Но с преобразователем MOXA MGate 4101I-MB-PBS Вы сможете обратиться к журналу событий для того, чтобы узнать, почему преобразователь не получил ответ от устройства Modbus RTU slave. Релейный выход для автоматического оповещения об ошибке в Ethernet-сети или сбое в электропитании – простой способ для быстрого поиска и устранения неисправностей на месте. В критически важных промышленных приложениях отказ одного звена может повлиять на эффективность работы всей сети. Преобразователи промышленного класса MOXA MGate 4101I-MB-PBS могут противостоять жестким условиям окружающей среды, их диапазон рабочих температур – от -40 до 75⁰C (доступно на некоторых моделях); они сертифицированы для использования в опасных средах (ATEX Zone 2, Class 1 Division 2, IECEx) и обладают возможностью подключения резервного источника питания.

Технические характеристики MOXA MGate 4101I-MB-PBS

Компания-производитель
• Название компании: MOXA Конструктивное исполнение
• Конструкция корпуса: Металлический корпус
• Вид монтажа: Монтаж на стене, Монтаж на DIN-рейку
• Степень защиты корпуса: IP30 Интерфейсы ввода-вывода
• Количество COM-портов всего: 2
• COM портов RS-232/422/485: 1
• Максимальная скорость COM-портов RS-232/422/485: 921600 Бит/с
• Разъемы COM-портов: 1xDB9M, 1xDB9FПромышленные интерфейсы/протоколы
• Поддержка Modbus RTU: Slave, Master
• Поддержка Modbus ASCII: Slave, Master
• Поддержка протокола Profibus DP: Slave, DP-V0
• Портов интерфейса Profibus DP: 1 Охлаждение
• Тип: Безвентиляторный Индикаторы и органы управления
• Индикаторы: LED индикатор READY, LED индикаторы TX, LED индикаторы RX, PWR1, PWR2, LED индикатор Status (PROFIBUS)
• Органы управления: 1xReset
• Установка режимов работы: Через консольный порт, При помощи переключателей Разъемы и кабели
• Разъемы: Консольный порт RS-232 (RJ-45), DC input (Клеммная колодка) Требования по питанию
• Входное напряжение питания DC: 12 ... 48 В
• Потребляемая мощность: 6.24 Вт
• Ток потребления: 130 мА (48 В)
• Напряжение питания резервного входа DC: 12 ... 48 В
• Потребляемая мощность резервного входа: 6.24 Вт
• Ток потребления резервного входа: 130 мА (48 В)
• Изоляция питания: 2000 В Программное обеспечение
• Совместимость с операционными системами: Windows Server 2003, Windows Server 2008, Windows XP, Windows 7, Windows 8, Windows 2000, Windows Vista Условия эксплуатации
• Температура эксплуатации: 0 ... 60 °С
• Влажность: 5 ... 95 % (без конденсации)
• MTBF: 513139 ч Условия хранения
• Температура: -40 ... 85 °С Габариты
• Ширина: 36 мм
• Высота: 105 мм
• Глубина: 140 мм Стандарты и сертификаты
• Сертификаты: CE, FCC
• Вибрация и удар: МЭК 60068-2-6, МЭК 60068-2-27
• Свободное падение: МЭК 60068-2-32
• Безопасность: UL 60950-1, EN 60950-1
• Электромагнитная совместимость (EMS): МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024
• Электромагнитные помехи (EMI): EN 55022, FCC Part 15
