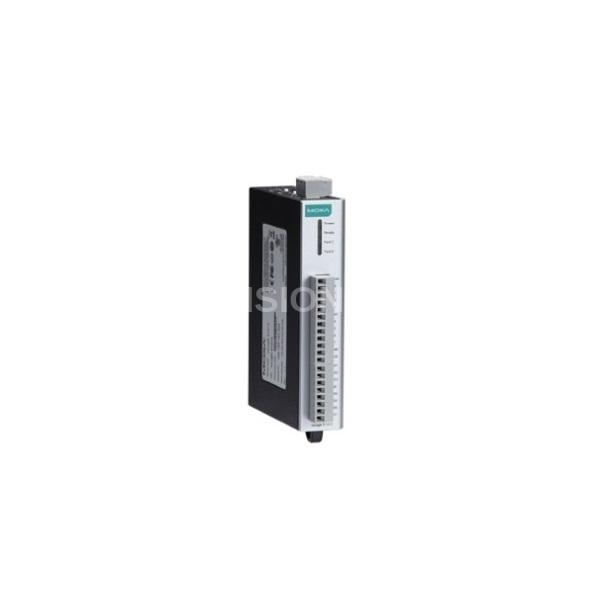

MOXA ioLogik E1210

Описание MOXA ioLogik E1210

MOXA ioLogik E1210 - сервер удаленного Ethernet ввода-вывода с 2 Ethernet switch портами и 16 цифровыми входами. Сервер имеет встроенный двухпортовый Ethernet коммутатор, что позволяет подключить к нему любые другие Ethernet устройства или еще один ioLogik для организации цепочной сетевой топологии. Многие индустриальные приложению, как например, системы автоматизации на производстве, системы безопасности и мониторинга для тоннелей и им подобные, требуют цепочного (англ. daisy-chain) Ethernet подключения большого числа различных устройств ввода / вывода.

Такие топологии обычно используются в Fieldbus приложениях, которые часто используются в системах промышленной автоматизации. Цепочная топология, которая применена в серверах удаленного Ethernet ввода / вывода серии ioLogik E1210, не только упрощает связь между устройствами, но так же снижает общие затраты при создании проектов автоматизации, так как не требует приобретения дополнительных коммутаторов, а так же уменьшает затраты на развертывание кабельной инфраструктуры.

Для примера, если в системе автоматизации около 700 объектов (до 20 точек ввода-вывода на объект), то сокращение расходов только на кабельную систему может достигать более 15% от общей стоимости реализации проекта.

Технические характеристики MOXA ioLogik E1210

• Количество каналов 16
• Тип каналов С общим "+", с общим "-" или сухой контакт
• Режим работы Дискретный вход или счетчик (до 250 Гц)
• Сухой контакт Логический "0": замкнут на землю
• Логическая "1": открыт
• Влажный контакт Логический "0": 0~3 В постоянного тока
• Логическая "1": 10~30 В постоянного тока
• Напряжение изоляции 3 кВ постоянного тока
• Энергонезависимая память счетчиков есть

• Порты Ethernet 2 порта 10/100 Мб/с (разъем RJ45)
• Напряжение изоляции 1,5 кВ
• Протоколы Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, HTTP

• Рабочее напряжение 24 В пост. (12 ~ 36 В)
• Потребление тока 110 мА при 24 В пост.
• Разъем электропитания Клеммы
• Диаметр кабеля 14AWG

• Рабочая температура, град. C-10 ~ 60
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85
• Наличие международных сертификатов

• Взрывобезопасность UL/cUL Class 1 Division 2 ATEX Zone 2
• Электромагнитная совместимость (EMI)EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 EN 61000-4-11 FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 671345

• Габаритные размеры, мм 28 х 124 х 84
• Материал корпуса Пластик
• Масса нетто, г 200
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, документация и ПО на CD, краткое руководство пользователя.
