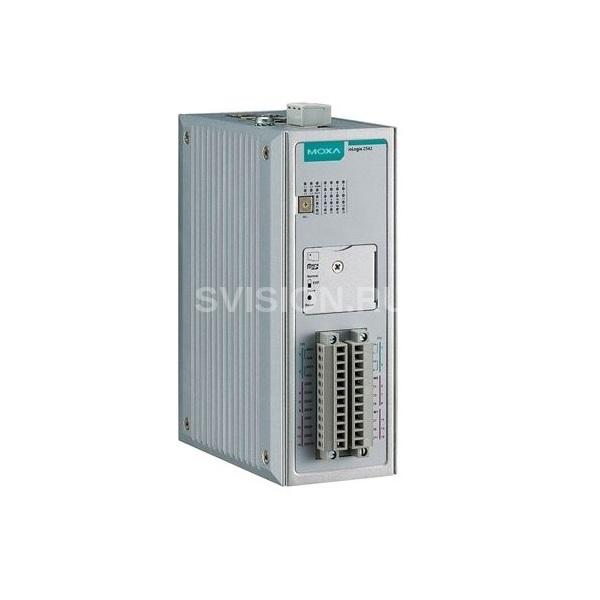

MOXA ioLogik 2542

Описание MOXA ioLogik 2542

MOXA ioLogik 2542 - Active Ethernet сетевой сервер ввода/вывода с поддержкой Click&Go Plus, 4 портовым неуправляемым коммутатором, 2 RS-232/422/485 портами, 4 аналоговыми входами (AI) и 12 конфигурируемыми цифровыми входами-выходами (DIO). Сервер ввода/вывода с уникальной аппаратно - программной реализацией - идеальное решение для различных промышленных применений сбора данных. Сервер включает в свой состав 4-портовый неуправляемый Ethernet коммутатор и 2 последовательных порта, что обеспечивает серверам серии ioLogik 2542 беспрепятственно подключаться к различным полевым устройствам.

Один из Ethernet портов может быть использован для связи с 8 daisy-chained модулями расширения серии ioLogik E1200, что позволяет обеспечить управление более чем 100 каналами ввода - вывода. Сервера серии MOXA ioLogik 2542 выступают как управляющее оборудование, использующее логику Click&Go Plus для управления всем массивом ввода - вывода. Самое главное, что сервера MOXA ioLogik 2542 используют только один IP адрес для подключения всего массива ввода - вывода сети, обеспечивая пользователей идеальным решением для промышленных площадок, которые имеют недостаточное количество IP-адресов.

Технические характеристики MOXA ioLogik 2542

• Количество каналов 4
• Тип каналов Дифференциальные
• Разрешение 16 бит
• Входные диапазоны ±10 В, 0 ~ 10 В, 0 ~ 20 мА, 4 ~ 20 мА (с определением обрыва линии) Точность ±0.1% от полного диапазона (25 °С); ±0.3% от полного диапазона (-10 °С ~ 60 °С); ±0.5% от полного диапазона (-40°C ~ 75°C)
• Частота дискретизации 400 Гц (все каналы)
• Входной импеданс 1 МОм (мин.)
• Встроенный резистор для измерения тока 120 Ом
• Конфигурируемые дискретные каналы
• Количество каналов 12

• Количество каналов до 12
• Тип каналов Влажный контакт (NPN или PNP), сухой контакт
• Режим работы Дискретный вход или счетчик
• Сухой контакт Логический "0": замкнут на землю
• Логическая "1": открыт
• Влажный контакт Логический "0": 0~3 В постоянного тока
• Логическая "1": 10~30 В постоянного тока

• Количество каналов до 12
• Тип выходов Sink
• Режим работы Дискретный выход или генератор импульсов
• Защита по напряжению 45 В постоянного тока
• Защита по току 1.5 А на канал при 25°C
• Защита от перегрева 175°С

• Порты Ethernet4 порта 10/100 Мбит/с (разъем RJ45), один Ethernet-порт можно использовать для расширения каналов ввода/вывода – последовательного подключения до 8 устройств серии ioLogik E1200
• Напряжение изоляции 1.5 кВ
• Протоколы Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP

• Интерфейс 2 порта RS-232/422/485 (разъем RJ45)
• Скорость передачи данных, бит/с1200 ~ 115200 бит/с
• Биты четности нет, чет, нечет
• Биты данных 5, 6, 7, 8
• Стоповые биты1, 1.5, 2
• Защита от импульсных помех, кВ≥ 8
• ПротоколыModbus/RTU (мастер), режим последовательного туннеля (клиент/сервер)

• Тип карты памятиmicroSD™ (SDHC)
• Объем карты памяти 32 Гб

• Рабочее напряжение 24 В пост. (9 ~ 48 В пост.)
• Разъем электропитания Клеммы
• Диаметр кабеля 14AWG
• Требования к окружающей среде
• Рабочая температура, град. C-10 ~ 60
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

• Безопасность EN 60950-1 NCC UL508
• Электромагнитная совместимость (EMI)EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 EN 61000-4-11 EN 61000-6-2 FCC Part 15 Subpart B Class A

• Кнопка Reset Есть
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, документация и ПО на CD, краткое руководство пользователя, переходник с RJ45 на DB9.
