MOXA IMC-21A-S-SC

Описание MOXA IMC-21A-S-SC

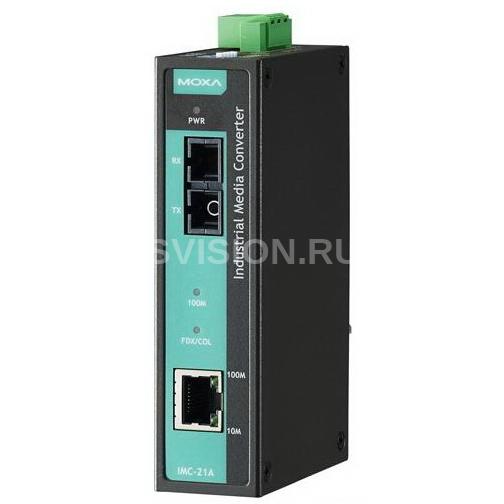

Медиаконвертер MOXA IMC-21A-S-SC служит для преобразования сигнала Ethernet 10/100 Base TX в 100 Base FX. При этом оптический порт конвертера снабжен разъемом SC и предназначен для трансляции сигнала по одномодовому волокну, обеспечивающему наилучшие показатели дальности, пропускной способности и иммунитета к помехам. Преобразователь MOXA IMC-21A-S-SC выполнен в безвентиляторном металлическом корпусе промышленного класса защиты и оборудован удобной системой DIP-переключателей, позволяющей выбрать тип, скорость и режим связи.

Особенности MOXA IMC-21A-S-SC:

• Возможности одномодовой связи на порядок превосходят многомодовую. Один луч позволяет избавиться от межмодовой дисперсии и затухания сигнала, пропускная способность — максимальная.
• Дистанция передачи: до 40 км. Длина волны: 1310 нм. TX: 0…-5 дбм. Чувствительность приемника: -34 дбм. Оптический бюджет: 29 дб. Насыщение: -3 дбм.
• Конвертер работает в режимах полнодуплексной и полудуплексной связи, поддерживаются функции управления потоками (802.3x Flow Control) и автоопределения обрыва линии связи (LFP).
• Диапазон рабочих температур: -10…+60 С. Входное напряжение: 12…48 VDC. Потребляемая мощность: 3,6 Вт (135 мА при 24 В). Встроена защита от неверной полярности.
• Металлический корпус IP30 имеет компактные габариты 30х125х79, упрощающие монтаж при дефиците пространства, устанавливается на DIN-рейку или в распределительный бокс.
• Международные сертификаты подтверждают высокий уровень защиты от ударов, вибраций (IEC-60068), перепадов напряжения, статических разрядов и импульсных помех (EN-55022, EN-61000-4, CE, FCC).
• Период наработки на отказ стандарту MTBF — более 40 лет.

Возможности одномодовой оптической связи при минимальной цене конвертера MOXA IMC-21A-S-SC превращают его в идеальное решение для объединения удаленных устройств и сегментов сети, построения новых узлов и магистралей. При этом уникальная технология Link Fault Pass Through гарантирует стабильность сигнала, обеспечивая полноценную работу протокола резервирования Turbo Ring.

Технические характеристики MOXA IMC-21A-S-SC

• Производитель: MOXAРеализация корпуса
• Внешний вид и материал: Металл
• Монтаж: На DIN-рейку
• IP-защита изделия: IP30 Сетевые порты
• Количество Ethernet-разъемов: 2
• Количество 10/100 Mb Ethernet: 2
• Тип коннектора 10/100 Mb Ethernet: SC, RJ-45, Многомодовый Поддерживаемые протоколы
• Поддержка стандартов IEEE 802.x: IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control Технологии и функции
• Поддерживаемые функции: Link Fault Pass-Through (LFP) Отвод тепла
• Тип: Пассивный Способы оповещения и настройки
• Индикация: Индикатор скорости 10/100 Мбит, Индикатор питания 1, Индикатор полнодуплексной передачи
• Метод настройки: DIP-переключатели Электропитание
• Требования по напряжению DC: 12 ... 48 В
• Мощность потребления: 3.12 Вт
• Потребляемый ток: 130 мА (24 В)
• Входная защита питания: Предохранитель, От смены полярности Требования к условиям использования
• Требования к температуре при работе: -10 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 353000 ч Требования к условиям хранения
• Требования к температуре хранения: -40 ... 75 °С Размеры
• Ширина: 30 мм
• Высота: 125 мм
• Глубина: 79 мм Сертификация и поддерживаемые стандарты
• Наличие сертификатов: CE, WEEE, FCC
• Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, EN 55032
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class A, CISPR 32
