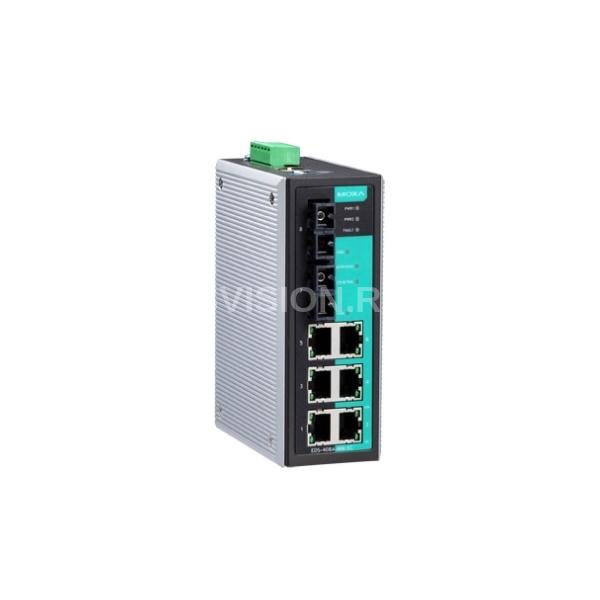

Описание MOXA EDS-408A-MM-SC-T
Коммутатор сети MOXA EDS-408A-MM-SC-T — промышленный свитч популярной базовой серии, отличающийся двумя дополнительными преимуществами. Во-первых, 2 из 8 портов управляемого коммутатора принадлежат к классу 100 Base FX и снабжены разъемом SC для оптоволоконных линий (что может очень пригодиться при подключении удаленных устройств). А, во-вторых, буква «Т» в названии модели говорит о том, что она специально спроектирована для работы в экстремальных температурных режимах: от -40С до 75С. Учитывая традиционную надежность изделий серии «А», коммутатор окажется незаменимым для построения гибких сетей в тяжелых условиях производства.
Особенности:
Для своей мощности и возможности эксплуатации в экстремальных условиях изделие обладает непревзойденной надежностью комплектующих. Гарантированный безотказный срок эксплуатации (MTBF) — более 125 лет.
Аппарат поддерживает все протоколы управления, фильтрации и синхронизации, что и базовая модель. При этом свитч наделен функциями программной защиты.
В частности, возможность ограничить ширину полосы пропускания позволит предохранить сеть от перегрузок в случае вещательных «штормов», вызванных отказом устройств или неправильной топологией.
Предусмотрена опция блокировки портов на уровне MAC адресов для защиты от несанкционированного доступа. «Зеркальные» порты упростят процедуру отладки конкретных устройств или сегментов сети («запрос — ответ»). Канал дискретного вывода позволит коммутатору связаться с инженерами в экстренных ситуациях.
На физическом уровне предусмотрена защита от переполюсовки и сдвоенный блок питания. Новый охлаждающий модуль Thermal Fin может похвастаться увеличенной площадью ребер охлаждения.
Наконец, прочный металлический корпус класса IP30 защитит электронику от ударов, вибраций и электростатических разрядов даже при прямом контакте.
Таким образом, модель MOXA EDS-408A-MM-SC-Т выглядит максимально защищенным от любых превратностей судьбы, что, при его широких функциональных возможностях, делает устройство хорошим выбором по соотношению цена/качество.
Вид монтажа: На стену, На DIN-рейку
Портов Ethernet всего: 8
Портов 10/100 Mbit/s: 8
Управляемый: Да, Layer 2
Входное напряжение питания DC: 12 ... 45 В
Температура эксплуатации: -40 ... 75 °С
Морское применение: DNV, GL
Железные дороги: EN 50121-4
Технические характеристики MOXA EDS-408A-MM-SC-T
Реализация корпуса
- Конструкция корпуса: Металл
- Вид монтажа: На стену, На DIN-рейку
- Степень защиты корпуса: IP30
Сетевые порты
- Портов Ethernet всего: 8
- Портов 10/100 Mbit/s: 8
- Разъем порта 10/100 Mbit/s: 2xSC, 6xRJ-45, Многомодовый
- Тип Ethernet: 10BASE-T, 100BASE-FX, 100BASE-TX
Поддерживаемые протоколы
- Управляемый: Да, Layer 2
- Протоколы: IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, EtherNet/IP, Modbus/TCP, NTP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
- Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
- Версия протокола IP: Ipv4, Ipv6
Полевые протоколы
- Поддержка EtherNet/IP: Да
- Поддержка Modbus TCP: Да
Цифровой вывод
- Всего каналов дискретного вывода: 1
- Тип: Сигнальное реле
- Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC
Отвод тепла
- Тип: Пассивный
Способы оповещения и настройки
- Индикаторы: Индикатор питания, Индикатор сбоя, Индикатор "Мастер/Головной", Индикатор "Участник цепи/Хвост", Индикатор скорости 10/100 Мбит
- Установка режимов работы: Telnet, Консольный порт, DIP-переключатели, WEB-консоль
Порты и кабели в комплекте
- Разъемы: Консольный порт RS-232 (RJ-45)
Электропитание
- Входное напряжение питания DC: 12 ... 45 В
- Потребляемая мощность: 8.4 Вт
- Ток потребления: 0.35 А (24 V)
- Напряжение питания резервного входа DC: 12 ... 45 В
- Потребляемая мощность резервного входа: 8.4 Вт
- Ток потребления резервного входа: 0.35 А (24 V)
- Защита по входу питания: От смены полярности
Требования к условиям использования
- Температура эксплуатации: -40 ... 75 °С
- Влажность: 5 ... 95 % (non-condensing)
- MTBF: 1102845 ч
- Требования к условиям хранения
- Температура: -40 ... 85 °С
Размеры
- Ширина: 53.6 мм
- Высота: 135 мм
- Глубина: 105 мм
Сертификация и поддерживаемые стандарты
- Вибрация и удар: МЭК 60068-2-6, МЭК 60068-2-27
- Свободное падение: МЭК 60068-2-32
- Безопасность: UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1
- Электромагнитная совместимость (EMS): EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8
- Электромагнитные помехи (EMI): EN 55022 Class A, FCC Part 15 Subpart B Class A
- Нефть и газ: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
- Морское применение: DNV, GL
- Железные дороги: EN 50121-4
- Регулирование движения: NEMA TS2
