AN-Motors ASB6000L(левосторонний)

Описание AN-Motors ASB6000L(левосторонний)

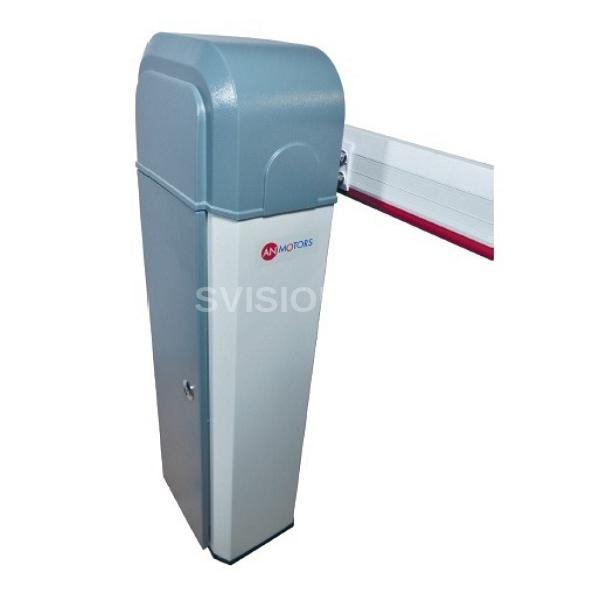

AN-Motors ASB6000L(левосторонний) - комплект стойки шлагбаума AN-Motors ASB6000R (c правым креплением стрелы), со встраиваемым блоком управления, с радиоприемником, двумя 4-канальными пультами и монтажным набором. Электромеханический шлагбаум серии ASB предназначен для автоматизации ограничения доступа на территорию с шириной проезда до 6 метров. Шлагбаум ASB6000R – исполнение правое (RIGHT), ASB6000L - исполнение левое (LEFT). AN-Motors ASB6000L(левосторонний) предназначен для организации регулирования движения с шириной проезда 3…6 метров с высокой интенсивностью работы. Шлагбаум оснащен асинхронным электродвигателем конденсаторного типа, редуктором, балансировочным механизмом стрелы, сдвоенной системой выключателей конечных положений и электронным блоком управления со встроенным радиоприемником. Шлагбаум является самоблокирующимся (стрелу при заблокированном шлагбауме нельзя переместить вручную без повреждения шлагбаума, стрелы или крепежа). Питание шлагбаума обеспечивается от сети ~230В/50Гц. В случае временного отсутствия напряжения питающей сети ручная разблокировка в конструкции шлагбаума позволит осуществлять передвижение стрелы вручную.

Типовая схема автоматизированной шлагбаумной системы
1. шлагбаум;
2. стрела (рейка шлагбаумная);
3. опора стрелы;
4. лампа со встроенной антенной;
5. фотоэлементы, обеспечивающие безопасность в зоне движения стрелы;
6. пульт радиоуправления

Комплектация:
1. Шлагбаум 1
2. Руководство по монтажу и эксплуатации 1 шт.
3. Ключ замка дверцы 2 шт.
4. Блок управления 1 шт.
5. Крепление блока управления (для внешней установки блока управления) 1 шт.
6. Пульт радиоуправления 2 шт.
7. Предохранитель F0,8А (запасной) 1 шт.
8. Предохранитель F6,3А (запасной) 1 шт.
9. Швеллер монтажный 2 шт.
10. Болт анкерный М16/20x200 4 шт.
11. Шайба плоская 16 4 шт.
12. Шайба пружинная 16 4 шт.
13. Шпилька М10x80 4 шт.
14. Гайка колпачковая М10 8 шт.
15. Шайба плоская 10 8 шт.
16. Шайба пружинная 10 8 шт.

Характеристики AN-Motors ASB6000L(левосторонний)

• Напряжение питания: 230В (±10%)
• Частота сети: 50Гц
• Потребляемая мощность: 200Вт
• Потребляемая мощность в режиме ожидания (не более): 4Вт
• Крутящий момент на выходном валу: 200Н·м
• Эффективная длина стрелы: 3…6м
• Максимальное время открытия/закрытия (90°): 6сек
• Интенсивность использования: 70%
• Термозащита: 120ºС
• Питание электродвигателя: 230В ~1
• Конденсатор: 8мкФ
• Класс защиты: I (требуется заземление)
• Степень защиты оболочки: IP44
• Радиоуправление: динамический код / 433,92МГц
• Дальность действия радиоуправления в открытом пространстве (не менее): 50м
• Количество программируемых пультов радиоуправления: 60 (основная память) или 255 (съемная память)
• Сечение подключаемых к блоку управления проводов: макс. 2,5мм2
• Диапазон рабочих температур: -20ºС …+50ºС
• Масса (не более): 65кг
