Метаком МКV-KVP

Описание Метаком МКV-KVP

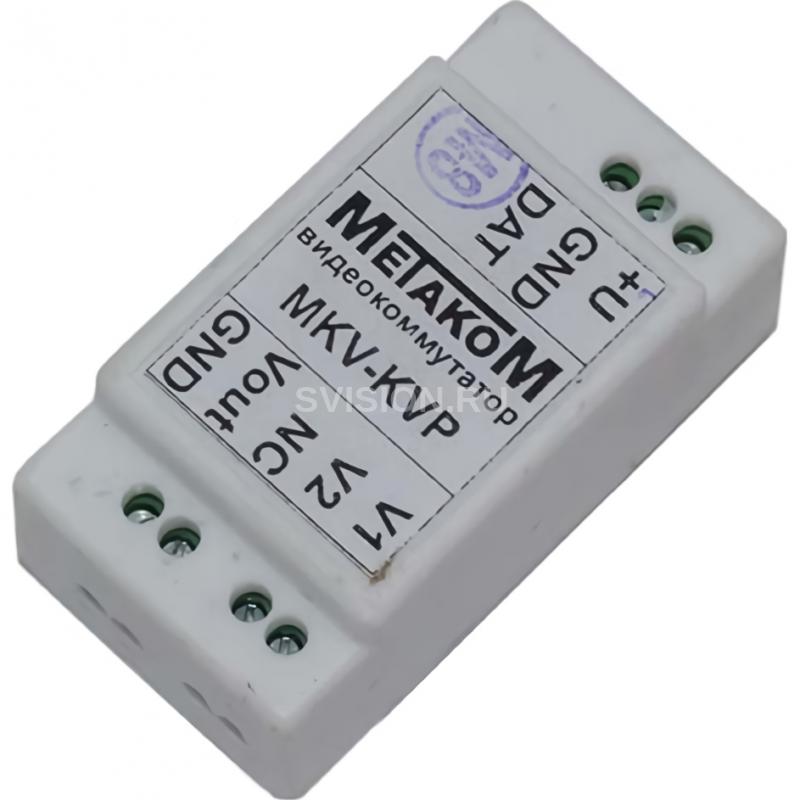

Разветвитель видеосигнала МКV-KVP

Разветвитель видеосигнала MKV-KVP предназначен для работы в составе системы из блоков вызова МК2003V, МК2003.1V, МК2003.1/2V, МК2003.2V и коммутатора COM25UD, СОМ80(U)D, COM160(U)D, COM220(U)D. Разветвитель обеспечивает подключение соответствующего видео канала к абонентской видео линии при поступлении аудио сигнала с блока вызова.

Принцип работы.

В дежурном режиме работы всегда включен видеовход соответствующий блоку вызова, подключенному к первой линии коммутатора (LN1, DT1). При поступлении вызывного сигнала с блока вызова подключенного к второй линии коммутатора (LN2, DT2), включается второй видеовход. По окончанию сеанса связи включается обратно первый видеовход.

Схема подключения разветвителя видеосигнала

Комплектность.

1. Разветвитель видеосигнала - 1 шт.
2. Паспорт - 1 шт.
3. Комплект крепежа - 1 шт.

Технические характеристики Метаком МКV-KVP

• напряжение питания постоянного тока 11-13В ;
• потребляемый ток в дежурном режиме не более 10 мА;
• диапазон рабочих температур -30…+40°C;
• относительная влажность воздуха не более 95% (при 350С);
• масса изделия - не более 0,05 кг.
